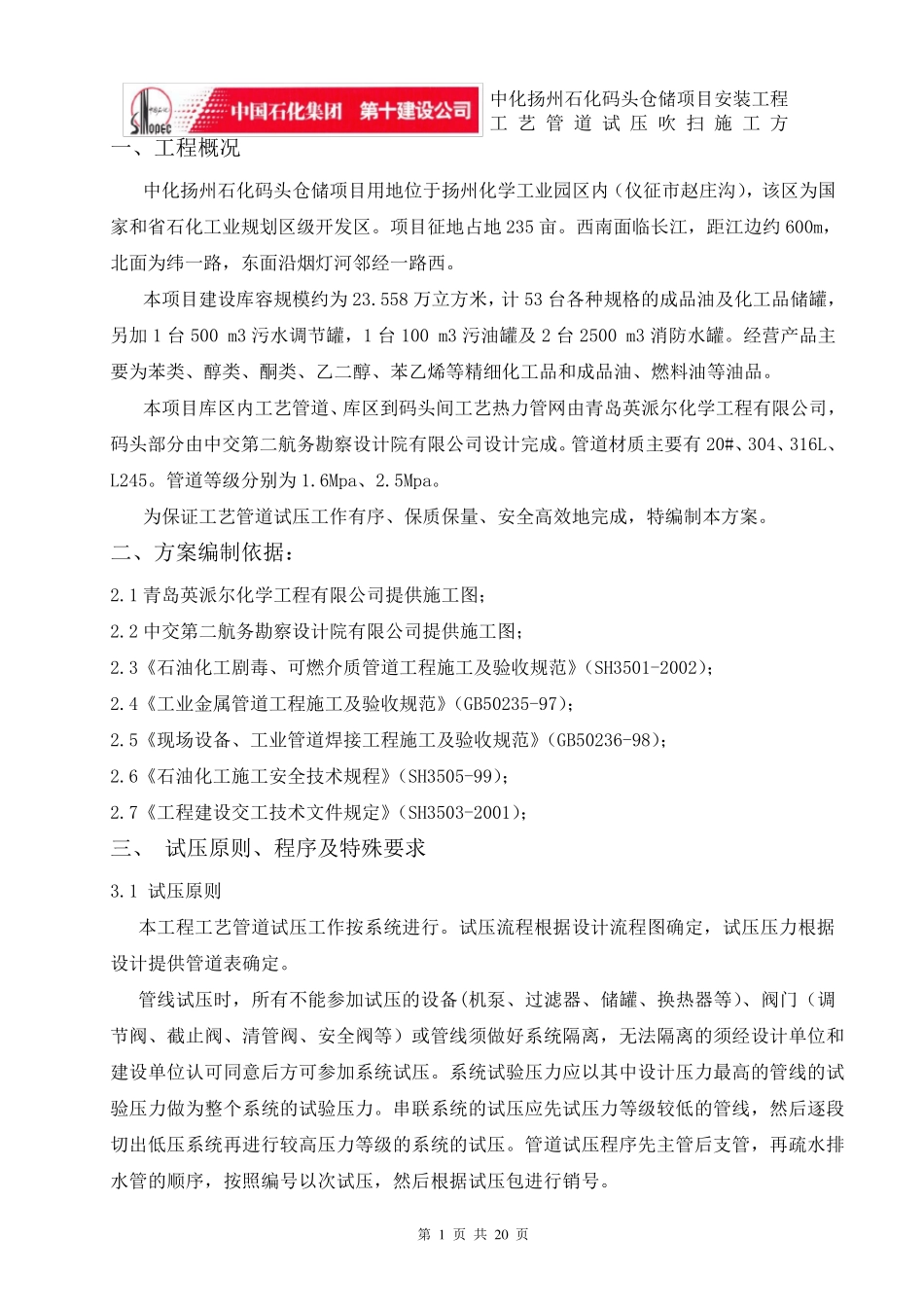

第 1 页 共 2 0 页 中化扬州石化码头仓储项目安装工程 工 艺 管 道 试 压 吹 扫 施 工 方 一、工程概况 中化扬州石化码头仓储项目用地位于扬州化学工业园区内(仪征市赵庄沟),该区为国家和省石化工业规划区级开发区。项目征地占地 235 亩。西南面临长江,距江边约 600m,北面为纬一路,东面沿烟灯河邻经一路西。 本项目建设库容规模约为 23.558 万立方米,计 53 台各种规格的成品油及化工品储罐,另加 1 台 500 m3 污水调节罐,1 台 100 m3 污油罐及 2 台 2500 m3 消防水罐。经营产品主要为苯类、醇类、酮类、乙二醇、苯乙烯等精细化工品和成品油、燃料油等油品。 本项目库区内工艺管道、库区到码头间工艺热力管网由青岛英派尔化学工程有限公司,码头部分由中交第二航务勘察设计院有限公司设计完成。管道材质主要有20#、304、316L、L245。管道等级分别为 1.6Mpa、2.5Mpa。 为保证工艺管道试压工作有序、保质保量、安全高效 地完成,特 编 制 本方案 。 二、方案 编 制 依 据 : 2.1 青岛英派尔化学工程有限公司提 供 施工图 ; 2.2 中交第二航务勘察设计院有限公司提 供 施工图 ; 2.3《 石油化工剧 毒 、可 燃介 质管道工程施工及验 收 规范 》(SH3501-2002); 2.4《 工业金 属 管道工程施工及验 收 规范 》(GB50235-97); 2.5《 现 场 设备 、工业管道焊 接 工程施工及验 收 规范 》(GB50236-98); 2.6《 石油化工施工安全技 术 规程》(SH3505-99); 2.7《 工程建设交工技 术 文 件 规定 》(SH3503-2001); 三 、 试压原 则 、程序及特 殊 要求 3.1 试压原 则 本工程工艺管道试压工作按 系 统 进 行 。试压流 程根 据 设计流 程图 确 定 ,试压压力根 据设计提 供 管道表 确 定 。 管线 试压时 ,所 有不 能 参 加试压的设备 (机 泵 、过 滤 器 、储罐、换 热器 等)、阀 门 (调节阀 、截 止 阀 、清 管阀 、安全阀 等)或 管线 须 做 好 系 统 隔 离 ,无 法 隔 离 的须 经设计单 位和建设单 位认 可 同 意 后 方可 参 加系 统 试压。系 统 试验 压力应 以 其 中设计压力最 高的管线 的试验 压力做 为整 个 系 统 的试验 压力。串 联 系 统 的试压应 先 试压力等级较 低 的管线 ,然 后 逐 段切 出 低 压...
