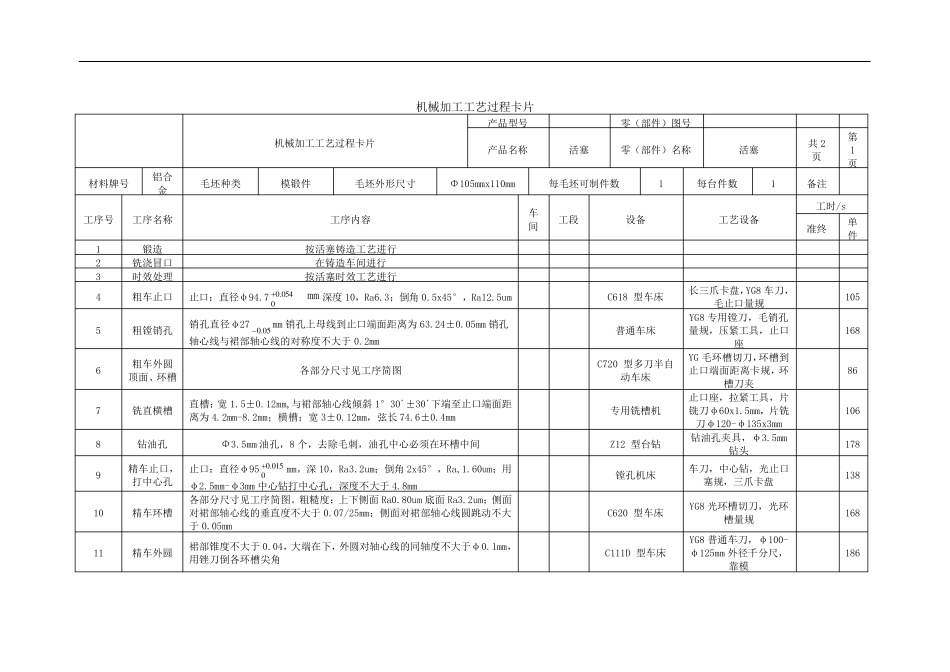

机械加工工艺过程卡片 机械加工工艺过程卡片 产品型号 零（部件）图号 产品名称 活塞 零（部件）名称 活塞 共2 页 第 1 页 材料牌号 铝合金 毛坯种类 模锻件 毛坯外形尺寸 Φ105mmx110mm 每毛坯可制件数 1 每台件数 1 备注 工序号 工序名称 工序内容 车间 工段 设备 工艺设备 工时/s 准终 单件 1 锻造 按活塞铸造工艺进行 2 铣浇冒口 在铸造车间进行 3 时效处理 按活塞时效工艺进行 4 粗车止口 止口：直径φ94.70 5 4.00 mm 深度10，Ra6.3；倒角0.5x45°，Ra12.5um C618 型车床 长三爪卡盘，YG8 车刀，毛止口量规 105 5 粗镗销孔 销孔直径φ270 5.0mm 销孔上母线到止口端面距离为63.24±0.05mm 销孔轴心线与裙部轴心线的对称度不大于 0.2mm 普通车床 YG8 专用镗刀，毛销孔量规，压紧工具，止口座 168 6 粗车外圆顶面、环槽 各部分尺寸见工序简图 C720 型多刀半自动车床 YG 毛环槽切刀，环槽到止口端面距离卡规，环槽刀夹 86 7 铣直横槽 直槽：宽1.5±0.12mm,与裙部轴心线倾斜1°30´±30´下端至止口端面距离为4.2mm-8.2mm；横槽：宽3±0.12mm，弦长74.6±0.4mm 专用铣槽机 止口座，拉紧工具，片铣刀φ60x1.5mm，片铣刀φ120-φ135x3mm 106 8 钻油孔 Φ3.5mm 油孔，8 个，去除毛刺，油孔中心必须在环槽中间 Z12 型台钻 钻油孔夹具，φ3.5mm钻头 178 9 精车止口，打 中心孔 止口：直径φ950 1 5.00mm，深10，Ra3.2um；倒角2x45°，Ra,1.60um；用φ2.5mm-φ3mm 中心钻打 中心孔，深度不大于 4.8mm 镗孔机床 车刀，中心钻，光 止口塞规，三爪卡盘 138 10 精车环槽 各部分尺寸见工序简图。 粗糙 度：上下侧 面Ra0.80um 底 面Ra3.2um；侧 面对裙部轴心线的垂 直度不大于 0.07/25mm；侧 面对裙部轴心线圆跳 动不大于 0.05mm C620 型车床 YG8 光 环槽切刀，光 环槽量规 168 11 精车外圆 裙部锥 度不大于 0.04，大端在下，外圆对轴心线的同 轴度不大于φ0.1mm，用锉 刀倒各环槽尖 角 C111D 型车床 YG8 普通车刀，φ100-φ125mm 外径千 分尺，靠 模 186 机械加工工艺过程卡片 机械加工工艺过程卡片 产品型号 零（部件）图号 产品名称 活塞 零（部件）名称 活塞 共2 页 第 2 页 材料牌号 铝合金 毛坯种类 模锻件 毛坯外形尺寸 Φ105mmx110mm 每毛坯可制件数 1 每台件数 1 备注 ...
