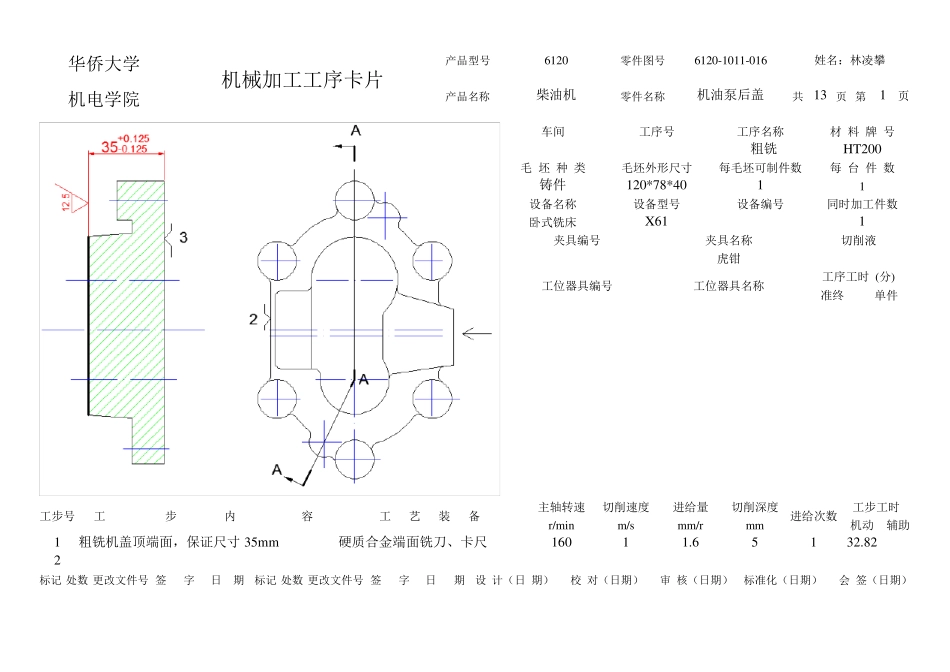

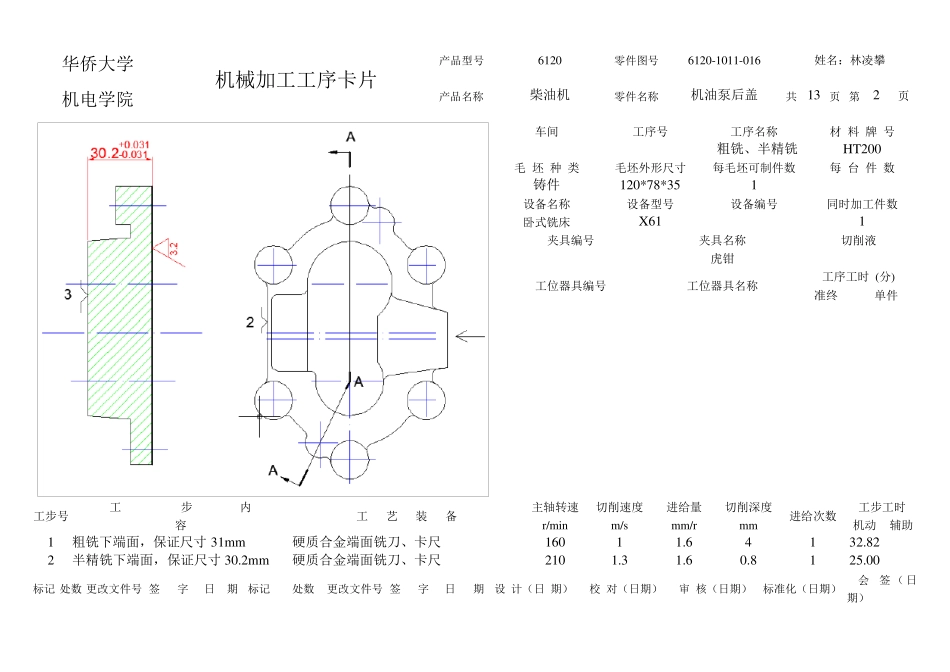

华侨大学 机电学院 机械加工工艺过程卡片 产品型号 6120 零件图号 6120-1011-016 姓名：林凌攀 产品名称 柴油机 零件名称 机油泵后盖 共 1 页 第 1 页 材 料 牌 号 HT200 毛 坯 种 类 铸件 毛坯外形尺寸 120*78*40 每毛坯件数 1 每 台 件 数 1 备 注 工 序 号 工序名称 工序内容 设 备 工 艺 装 备 工 时 准 终 单 件 1 时效处理 热处理高温炉 2 清洗检查 清洗剂 3 粗铣 粗铣机盖顶端面，保证尺寸35m m 卧式铣床X61 端面铣刀、卡尺、虎钳 4 粗铣、半精铣 粗铣、半精铣下端面，保证尺寸30.2m m 卧式铣床X61 端面铣刀、卡尺、虎钳 5 钻、铰 钻6-Φ9、2-Φ4.8 孔，倒角、铰2-Φ5，铰对称轴上的两个Φ9 孔 摇臂钻床Z3040 麻花钻、锥面锪钻、塞规、铰刀、专用夹具 6 铣 铣下端面20*10*1.5 槽 卧式铣床X61 键槽铣刀、卡尺、专用夹具 7 锪 锪 6-Φ18 螺钉凸台 摇臂钻床Z3040 平底锪钻、卡尺 8 钻 钻Φ12、Φ14、Φ24 孔 摇臂钻床Z3040 麻花钻、塞规、专用夹具 9 钻 钻侧面的Φ12 孔 摇臂钻床Z3040 麻花钻、塞规、专用夹具 10 粗镗 Φ12 粗镗到Φ16.5，深度为 25，倒角、攻螺纹 卧式车床CA6140 镗刀、倒角刀、M18*1.5 丝锥、塞规、专用夹具 11 粗镗、半精镗 粗镗、半精镗、倒角Φ14、Φ24 孔到Φ17.8、Φ27.8 卧式车床CA6140 镗刀、倒角刀、塞规、专用夹具 12 粗镗、半精镗、精镗 粗镗、半精镗Φ12 到Φ16，深 58mm，精镗Φ16 底面 卧式车床CA6140 镗刀、端面镗刀、塞规、专用夹具 13 精镗 精镗Φ17.8、Φ27.8 到Φ18、Φ28 卧式车床CA6140 镗刀、塞规、专用夹具 14 磨 磨削下端面 磨床M7130 刚玉砂轮，百分表、电磁铁吸盘 15 清洗 清洗剂 16 检测入库 华侨大学 机电学院 机械加工工序卡片 产品型号 6120 零件图号 6120-1011-016 姓名：林凌攀 产品名称 柴油机 零件名称 机油泵后盖 共 13 页 第 1 页 车间 工序号 工序名称 材 料 牌 号 粗铣 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 120*78*40 1 1 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 X61 1 夹具编号 夹具名称 切削液 虎钳 工位器具编号 工位器具名称 工序工时 (分) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给...
