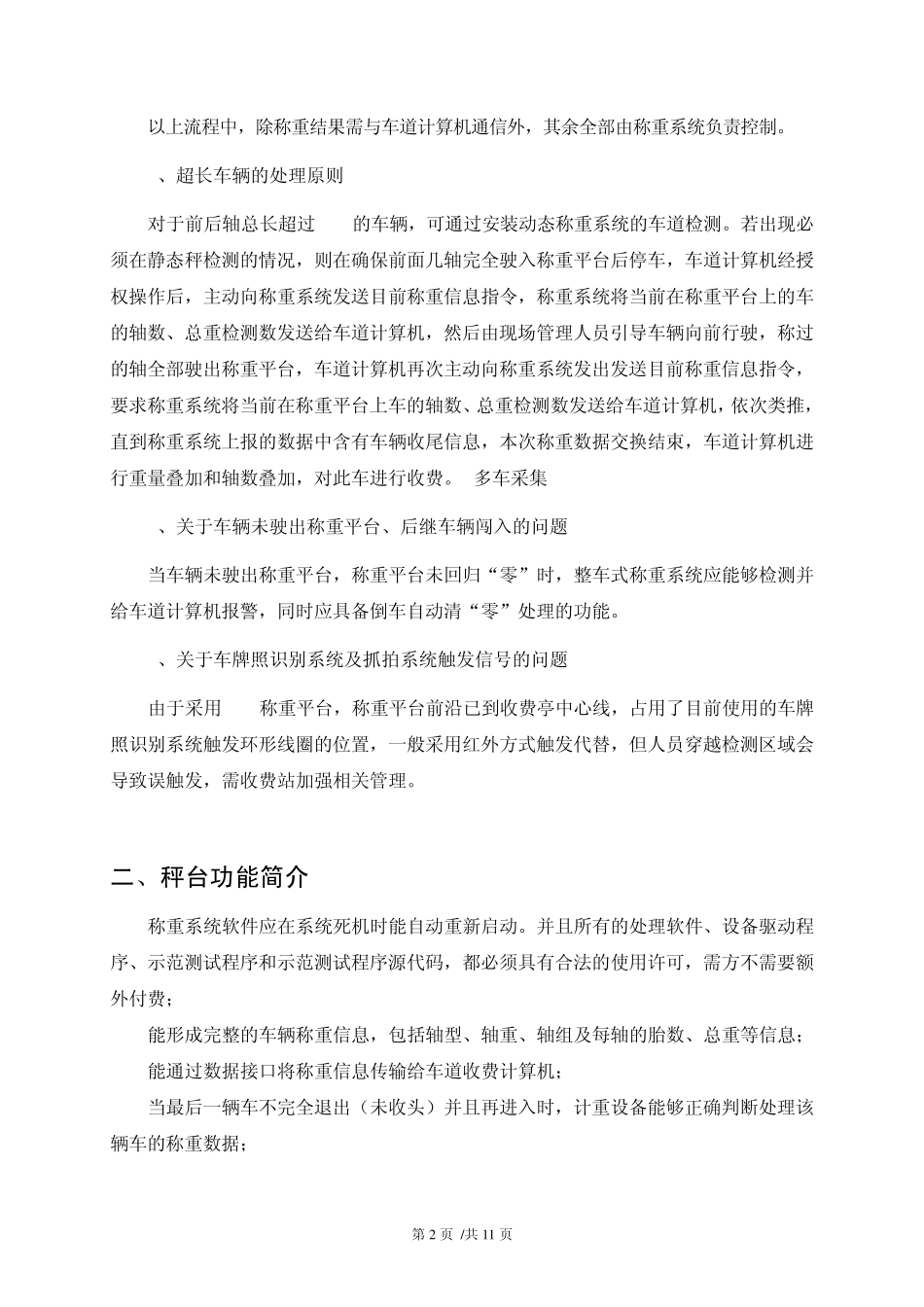

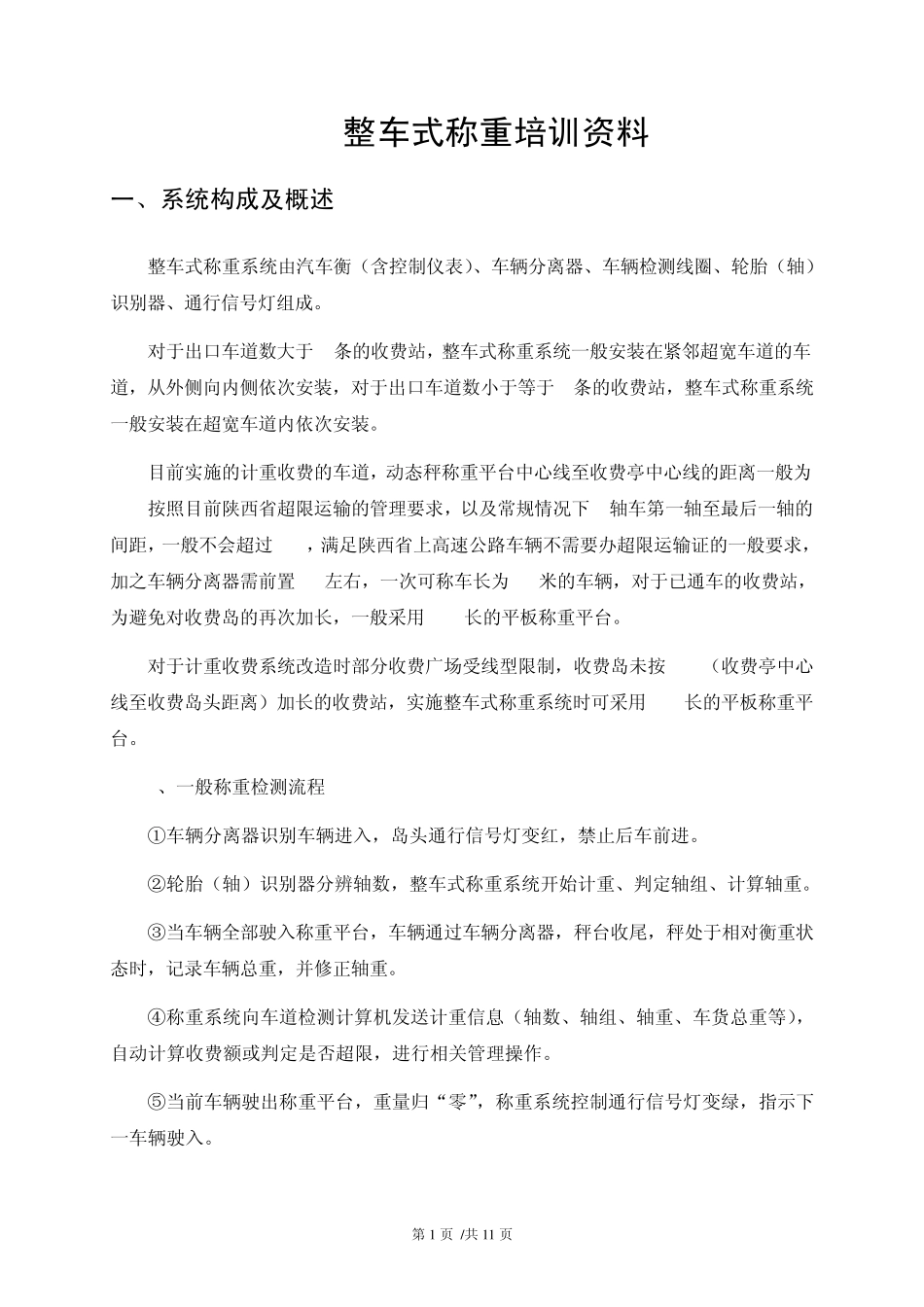

第 1 页 /共 1 1 页 整车式称重培训资料 一、系统构成及概述 整车式称重系统由汽车衡(含控制仪表)、车辆分离器、车辆检测线圈、轮胎(轴)识别器、通行信号灯组成。 对于出口车道数大于 3条的收费站,整车式称重系统一般安装在紧邻超宽车道的车道,从外侧向内侧依次安装,对于出口车道数小于等于 3条的收费站,整车式称重系统一般安装在超宽车道内依次安装。 目前实施的计重收费的车道,动态秤称重平台中心线至收费亭中心线的距离一般为21m,按照目前陕西省超限运输的管理要求,以及常规情况下 6轴车第一轴至最后一轴的间距,一般不会超过 21m,满足陕西省上高速公路车辆不需要办超限运输证的一般要求,加之车辆分离器需前置 1m左右,一次可称车长为 23米的车辆,对于已通车的收费站,为避免对收费岛的再次加长,一般采用21m长的平板称重平台。 对于计重收费系统改造时部分收费广场受线型限制,收费岛未按 27m(收费亭中心线至收费岛头距离)加长的收费站,实施整车式称重系统时可采用18m长的平板称重平台。 1、一般称重检测流程 ①车辆分离器识别车辆进入,岛头通行信号灯变红,禁止后车前进。 ②轮胎(轴)识别器分辨轴数,整车式称重系统开始计重、判定轴组、计算轴重。 ③当车辆全部驶入称重平台,车辆通过车辆分离器,秤台收尾,秤处于相对衡重状态时,记录车辆总重,并修正轴重。 ④称重系统向车道检测计算机发送计重信息(轴数、轴组、轴重、车货总重等),自动计算收费额或判定是否超限,进行相关管理操作。 ⑤当前车辆驶出称重平台,重量归“零”,称重系统控制通行信号灯变绿,指示下一车辆驶入。 第 2 页 /共 1 1 页 以上流程中,除称重结果需与车道计算机通信外,其余全部由称重系统负责控制。 2、超长车辆的处理原则 对于前后轴总长超过 21m的车辆,可通过安装动态称重系统的车道检测。若出现必须在静态秤检测的情况,则在确保前面几轴完全驶入称重平台后停车,车道计算机经授权操作后,主动向称重系统发送目前称重信息指令,称重系统将当前在称重平台上的车的轴数、总重检测数发送给车道计算机,然后由现场管理人员引导车辆向前行驶,称过的轴全部驶出称重平台,车道计算机再次主动向称重系统发出发送目前称重信息指令,要求称重系统将当前在称重平台上车的轴数、总重检测数发送给车道计算机,依次类推,直到称重系统上报的数据中含有车辆收尾信息,本次称重数据交换结束,车道计算机进行重量...
