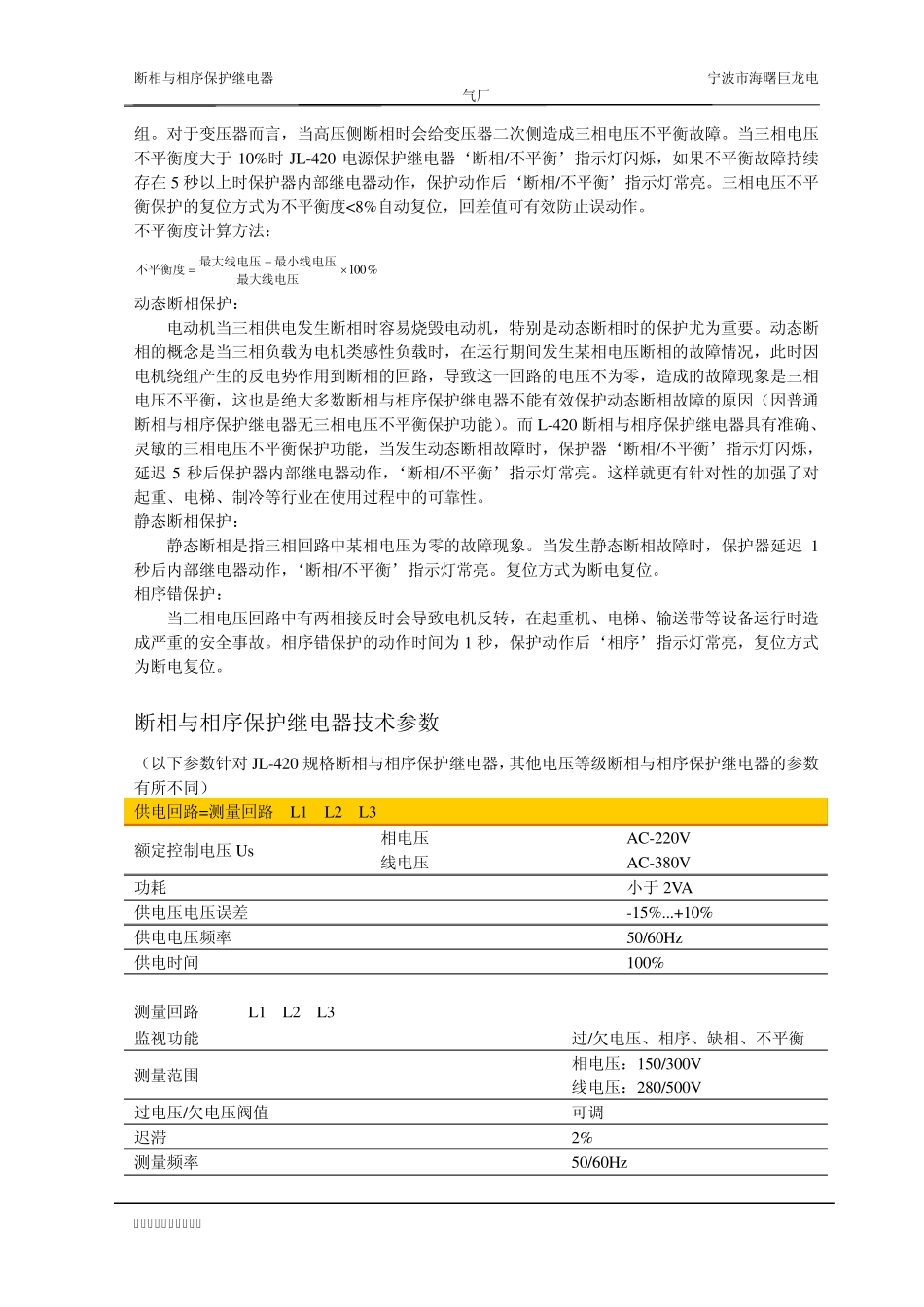

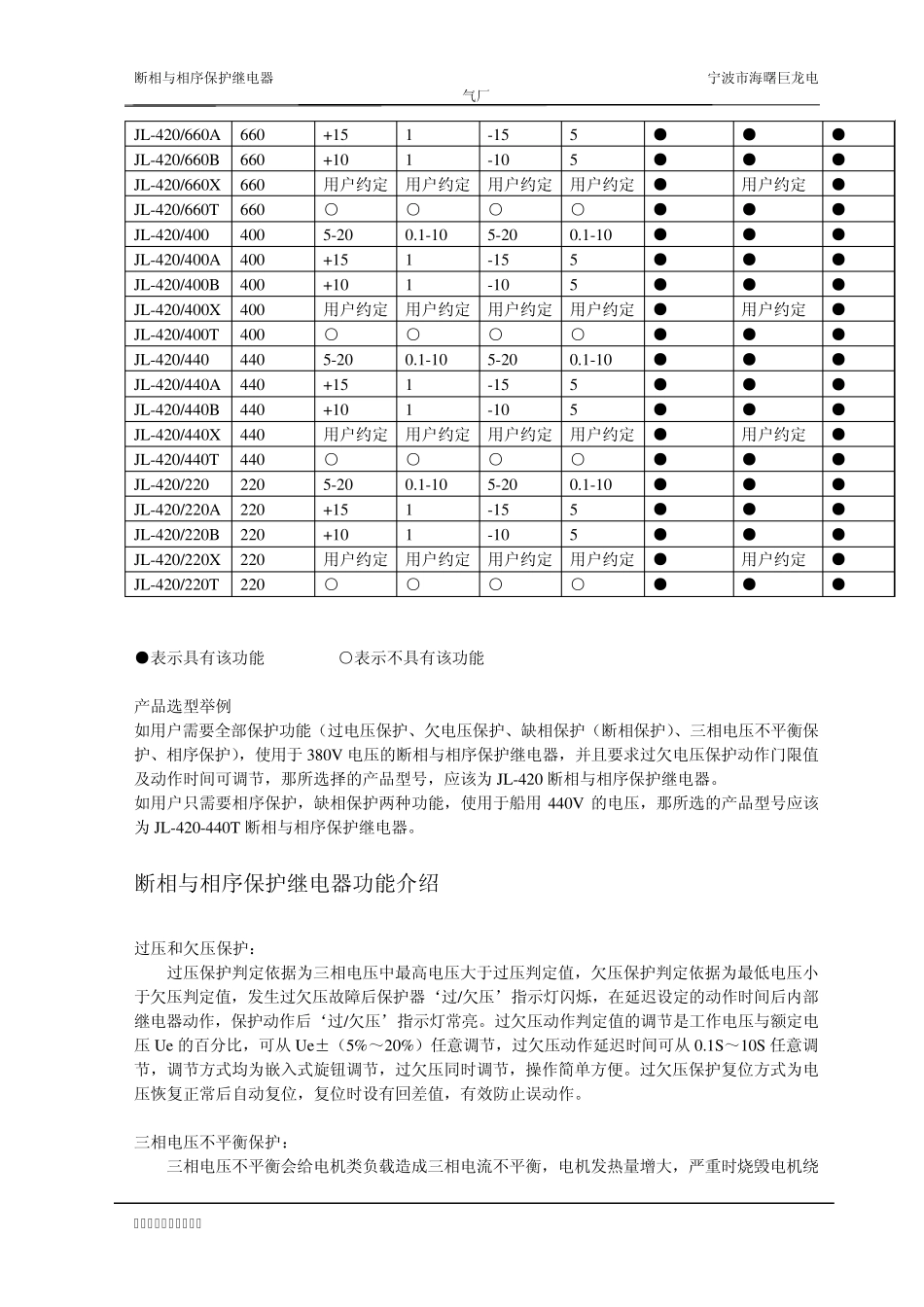

断相与相序保护继电器 宁波市海曙巨龙电气厂 宁波市海曙巨龙电气厂 JL -420 断相与相序保护继电器说明书 断相与相序保护继电器概述 JL-420 断相与相序保护继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。 JL-420 断相与相序保护继电器不但可替代国内的传统型号的同类产品，如 XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。 断相与相序保护继电器性能特点 1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护； 2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示； 3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠； 4、能准确判断任何状态下的断相（动态断相和静态断相）故障； 5、能准确区分断相故障和相序错故障； 6、能分别指示各种故障状态； 7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1 秒； 8、标准HT35 导轨式安装更方便； 9、宽度仅为22.5mm，节省柜内空间； 10、压线式接线端子，连接更加方便可靠。 断相与相序保护继电器规格选型 JL-420 断相与相序保护继电器按保护功能、不同电压等级的产品选型。 型号 额定电压 （VAC） 过电压保护 欠电压保护 相序保护 电压不平衡保护 断 相保护 电压设定（%） 动作时间 （S） 电压设定 （%） 动作时间 （S） JL-420 380 5-20 0.1-10 5-20 0.1-10 ● ● ● JL-420/A 380 +15 1 -15 5 ● ● ● JL-420/B 380 +10 1 -10 5 ● ● ● JL-420/X 380 用户约定 用户约定 用户约定 用户约定 ● 用户约定 ● JL-420/T 380 ○ ○ ○ ○ ● ● ● JL-420/660 660 5-20 0.1-10 5-20 0.1-10 ● ● ● 断相与相序保护继电器 宁波市海曙巨龙电气厂 宁波市海曙巨龙电气厂 JL-420/660A 660 +15 1 -15 5 ● ● ● JL-420/660B 660 +10 1 -10 5 ● ● ● JL-420/660X 660 用户约定 用户约定...
