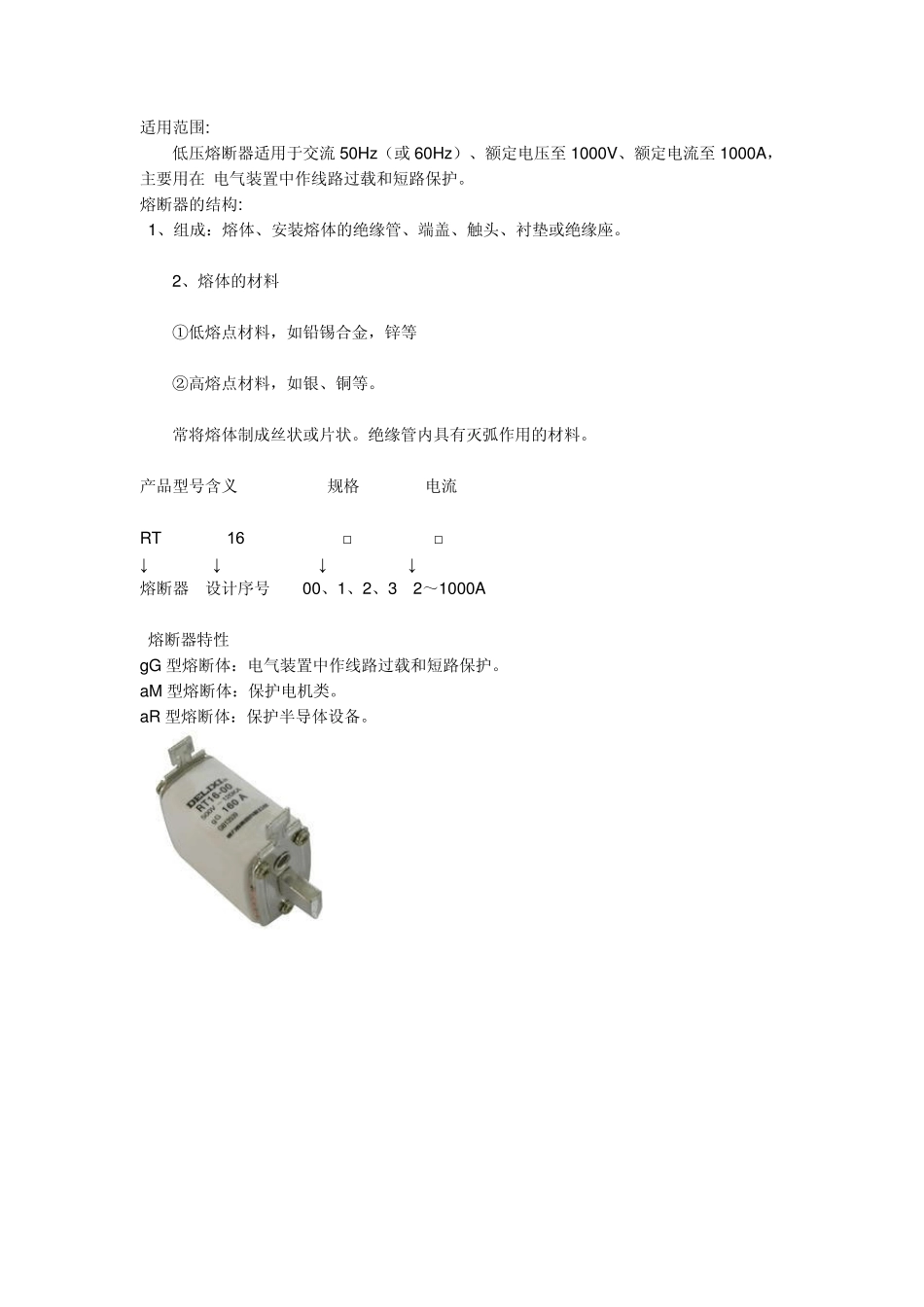

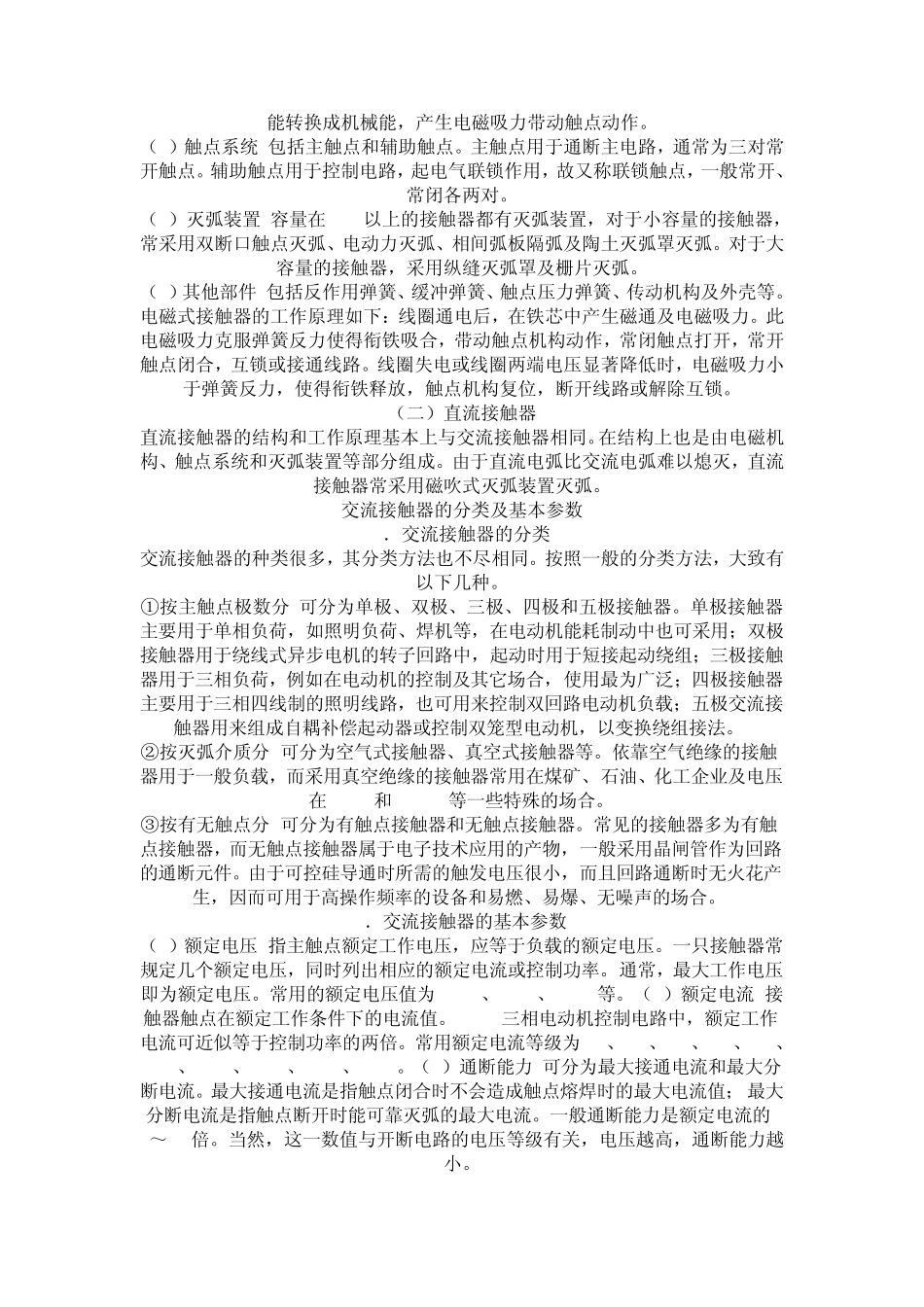

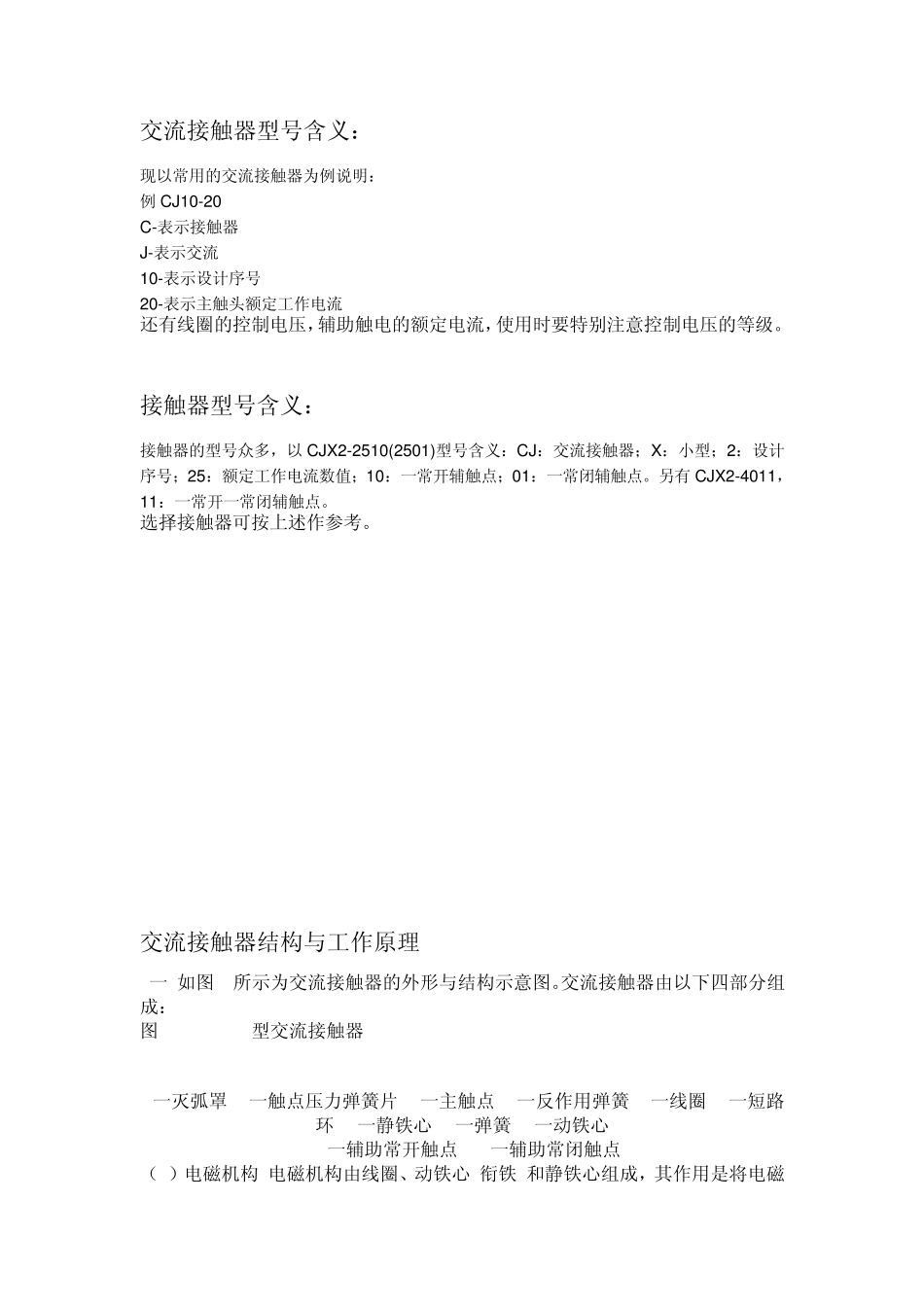

适用范围: 低压熔断器适用于交流50Hz（或60Hz）、额定电压至1000V、额定电流至1000A，主要用在 电气装置中作线路过载和短路保护。 熔断器的结构: 1、组成：熔体、安装熔体的绝缘管、端盖、触头、衬垫或绝缘座。 2、熔体的材料 ①低熔点材料，如铅锡合金，锌等 ②高熔点材料，如银、铜等。 常将熔体制成丝状或片状。绝缘管内具有灭弧作用的材料。 产品型号含义 规格 电流 RT 16 □ □ ↓ ↓ ↓ ↓ 熔断器 设计序号 00、1、2、3 2～1000A 熔断器特性 gG 型熔断体：电气装置中作线路过载和短路保护。 aM 型熔断体：保护电机类。 aR 型熔断体：保护半导体设备。 交流接触器型号含义： 现以常用的交流接触器为例说明： 例CJ10-20 C-表示接触器 J-表示交流 10-表示设计序号 20-表示主触头额定工作电流 还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。 接触器型号含义： 接触器的型号众多，以CJX 2-2510(2501)型号含义：CJ：交流接触器；X：小型；2：设计序号；25：额定工作电流数值；10：一常开辅触点；01：一常闭辅触点。另有CJX 2-4011，11：一常开一常闭辅触点。 选择接触器可按上述作参考。 交流接触器结构与工作原理 (一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成： 图1 CJ10-20型交流接触器 1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点 （1）电磁机构 电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统 包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。 （3）灭弧装置 容量在 10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件 包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。 电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸...
