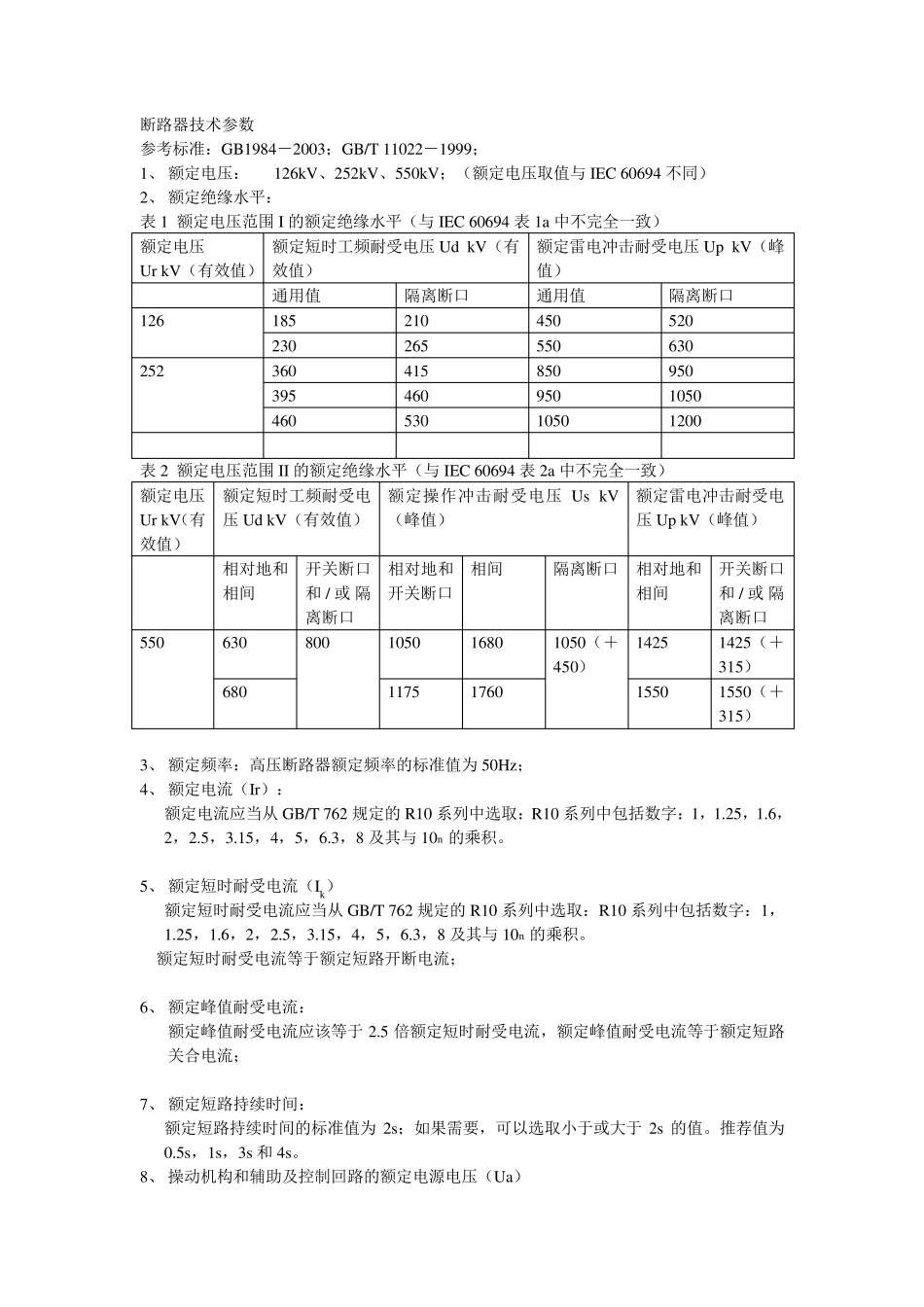

断路器技术参数 参考标准：GB1984－2003；GB/T 11022－1999； 1、 额定电压： 126kV、252kV、550kV；（额定电压取值与 IEC 60694 不同） 2、 额定绝缘水平： 表 1 额定电压范围 I 的额定绝缘水平（与 IEC 60694 表 1a 中不完全一致） 额定电压 Ur kV（有效值） 额定短时工频耐受电压 Ud kV（有效值） 额定雷电冲击耐受电压 Up kV（峰值） 通用值 隔离断口 通用值 隔离断口 126 185 210 450 520 230 265 550 630 252 360 415 850 950 395 460 950 1050 460 530 1050 1200 表 2 额定电压范围 II 的额定绝缘水平（与 IEC 60694 表 2a 中不完全一致） 额定电压 Ur kV（有效值） 额定短时工频耐受电压 Ud kV（有效值） 额定操作冲击耐受电压 Us kV（峰值） 额定雷电冲击耐受电压 Up kV（峰值） 相对地和相间 开关断口和 / 或 隔离断口 相对地和开关断口 相间 隔离断口 相对地和相间 开关断口和 / 或 隔离断口 550 630 800 1050 1680 1050（＋450） 1425 1425（＋315） 680 1175 1760 1550 1550（＋315） 3、 额定频率：高压断路器额定频率的标准值为 50Hz； 4、 额定电流（Ir）： 额定电流应当从 GB/T 762 规定的 R10 系列中选取：R10 系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8 及其与 10n 的乘积。 5、 额定短时耐受电流（Ik） 额定短时耐受电流应当从 GB/T 762 规定的 R10 系列中选取：R10 系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8 及其与 10n 的乘积。 额定短时耐受电流等于额定短路开断电流； 6、 额定峰值耐受电流： 额定峰值耐受电流应该等于 2.5 倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流； 7、 额定短路持续时间： 额定短路持续时间的标准值为 2s；如果需要，可以选取小于或大于 2s 的值。推荐值为0.5s，1s，3s 和 4s。 8、 操动机构和辅助及控制回路的额定电源电压（Ua） 额定电压电压应当从表4 和表5 给出的标准值中选取： 表4 直流电压 直流电压，V 24 48 110 220 在额定值的85％和110％间的任一电源电压下，操动机构应该能使开关合闸和分闸。 表5 交流电压（与IEC 60694 不完全一致） 三相、三线或四线制系统 V 单相三线制系统 V 单相两线制系统 V － 110/220 110 220/380 － 220 230/400 － 230...
