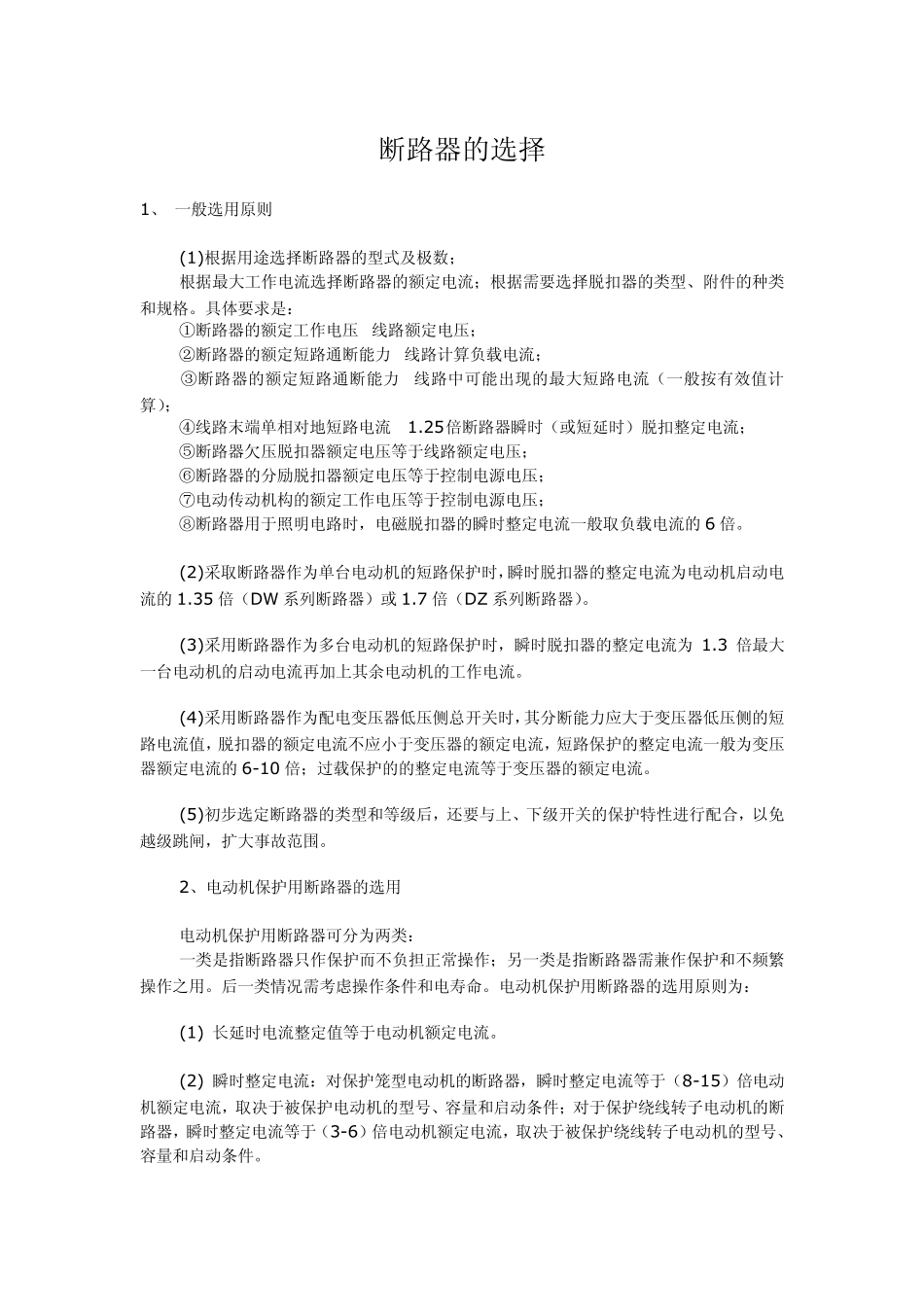

断路器的选择 1、 一般选用原则 (1)根据用途选择断路器的型式及极数； 根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格
具体要求是： ①断路器的额定工作电压≥线路额定电压； ②断路器的额定短路通断能力≥线路计算负载电流； ③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）； ④线路末端单相对地短路电流≥1
25倍断路器瞬时（或短延时）脱扣整定电流； ⑤断路器欠压脱扣器额定电压等于线路额定电压； ⑥断路器的分励脱扣器额定电压等于控制电源电压； ⑦电动传动机构的额定工作电压等于控制电源电压； ⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6 倍
(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1
35 倍（DW 系列断路器）或 1
7 倍（DZ系列断路器）
(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为 1
3 倍最大一台电动机的启动电流再加上其余电动机的工作电流
(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10 倍；过载保护的的整定电流等于变压器的额定电流
(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围
2、电动机保护用断路器的选用 电动机保护用断路器可分为两类： 一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用
后一类情况需考虑操作条件和电寿命
电动机保护用断路器的选用原则为： (1) 长延时电流整定值等于电动机额定电流
(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取
