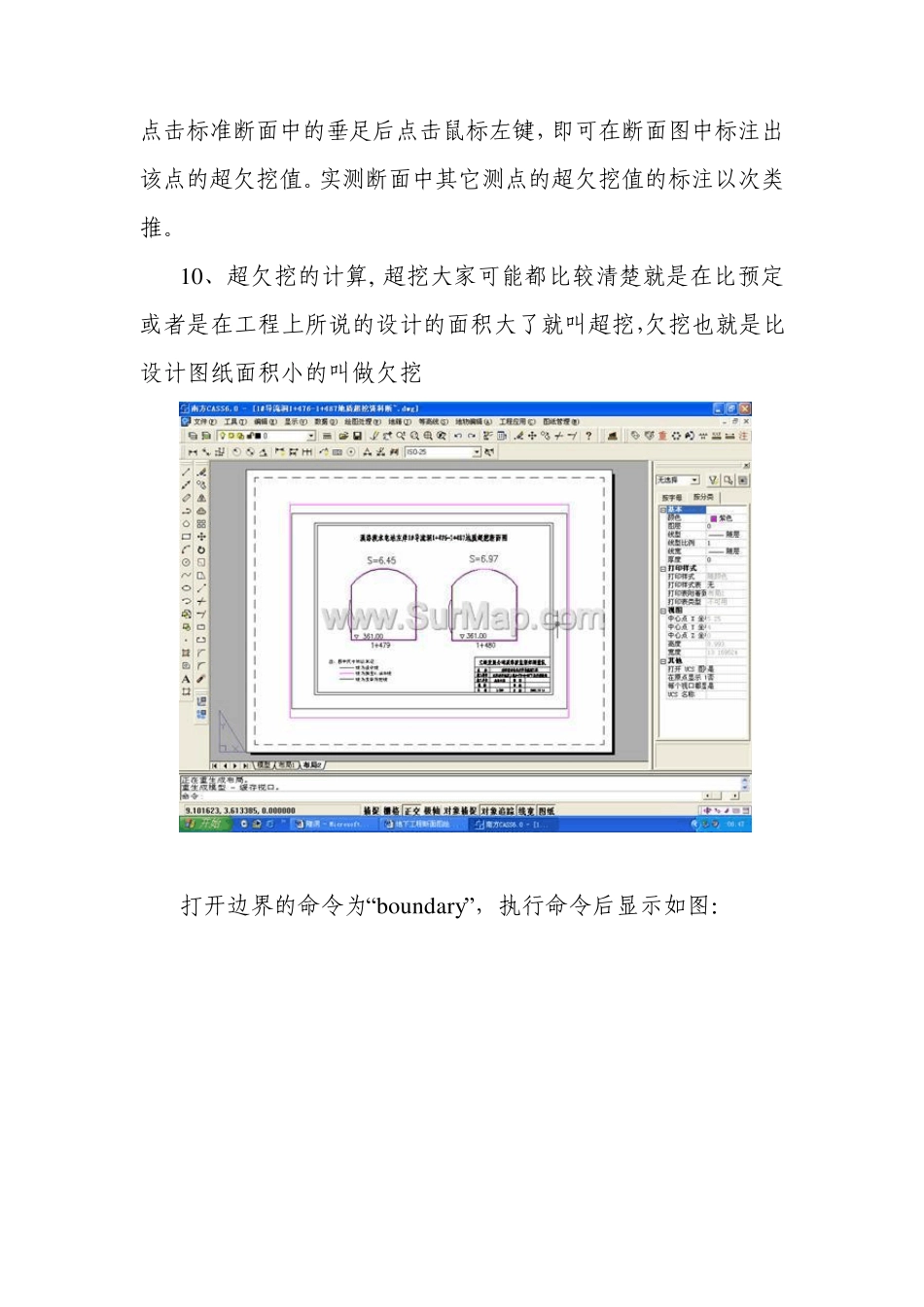

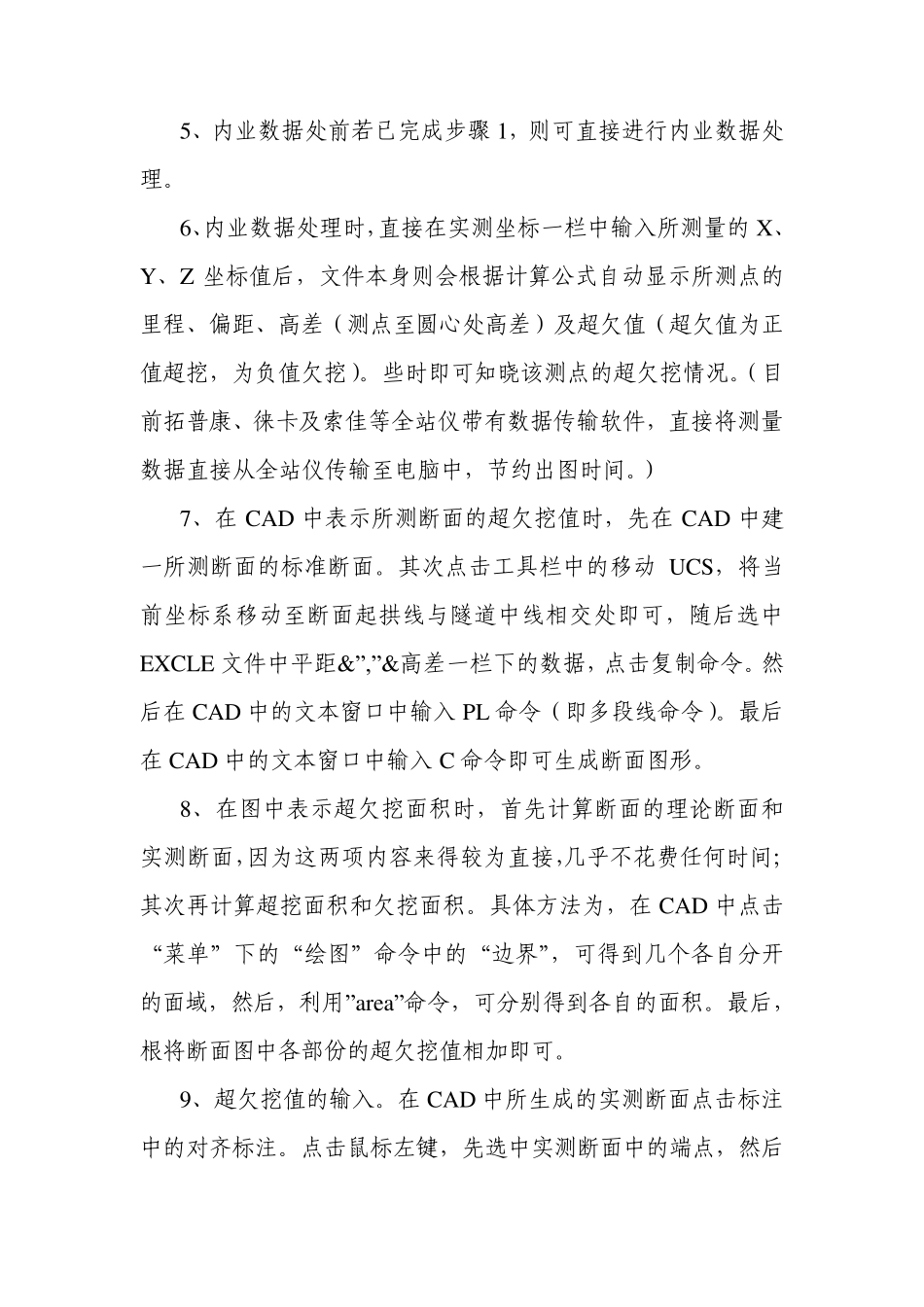

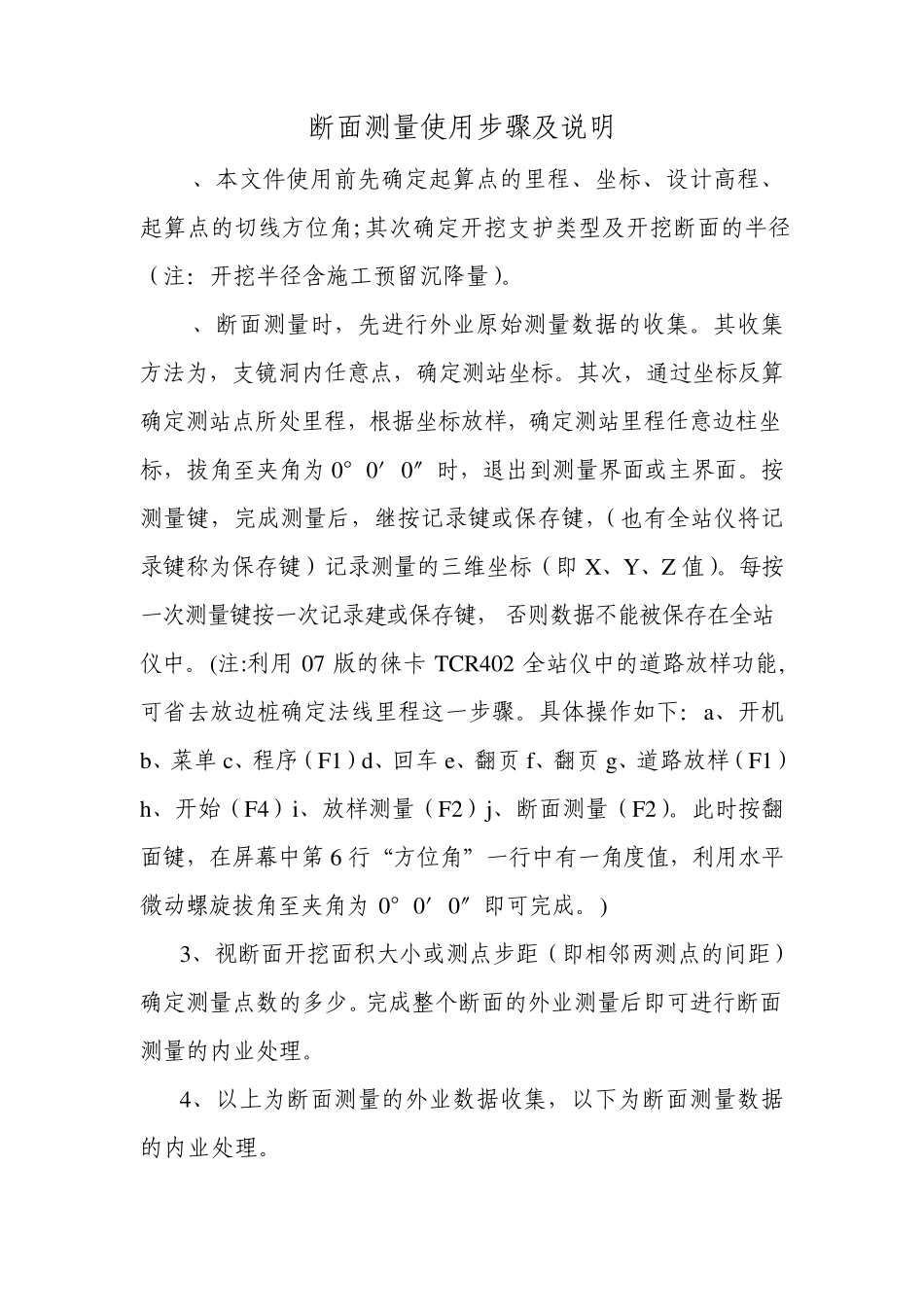

断面测量使用步骤及说明 1、本文件使用前先确定起算点的里程、坐标、设计高程、起算点的切线方位角;其次确定开挖支护类型及开挖断面的半径(注:开挖半径含施工预留沉降量)。 2、断面测量时,先进行外业原始测量数据的收集。其收集方法为,支镜洞内任意点,确定测站坐标。其次,通过坐标反算确定测站点所处里程,根据坐标放样,确定测站里程任意边柱坐标,拔角至夹角为0°0′0″时,退出到测量界面或主界面。按测量键,完成测量后,继按记录键或保存键,(也有全站仪将记录键称为保存键)记录测量的三维坐标(即 X、Y、Z 值)。每按一次测量键按一次记录建或保存键,否则数据不能被保存在全站仪中。(注:利用07 版的徕卡 TCR402 全站仪中的道路放样功能,可省去放边桩确定法线里程这一步骤。具体操作如下:a、开机b、菜单 c、程序(F1)d、回车 e、翻页 f、翻页 g、道路放样(F1)h、开始(F4)i、放样测量(F2)j、断面测量(F2)。此时按翻面键,在屏幕中第 6 行“方位角”一行中有一角度值,利用水平微动螺旋拔角至夹角为0°0′0″即可完成。) 3、视断面开挖面积大小或测点步距(即相邻两测点的间距)确定测量点数的多少。完成整个断面的外业测量后即可进行断面测量的内业处理。 4、以上为断面测量的外业数据收集,以下为断面测量数据的内业处理。 5、内业数据处前若已完成步骤 1,则可直接进行内业数据处理。 6、内业数据处理时,直接在实测坐标一栏中输入所测量的 X、Y、Z 坐标值后,文件本身则会根据计算公式自动显示所测点的里程、偏距、高差(测点至圆心处高差)及超欠值(超欠值为正值超挖,为负值欠挖)。些时即可知晓该测点的超欠挖情况。(目前拓普康、徕卡及索佳等全站仪带有数据传输软件,直接将测量数据直接从全站仪传输至电脑中,节约出图时间。) 7、在 CAD 中表示所测断面的超欠挖值时,先在 CAD 中建一所测断面的标准断面。其次点击工具栏中的移动 UCS,将当前坐标系移动至断面起拱线与隧道中线相交处即可,随后选中EXCLE 文件中平距&” ,” &高差一栏下的数据,点击复制命令。然后在 CAD 中的文本窗口中输入 PL 命令(即多段线命令)。最后在 CAD 中的文本窗口中输入 C 命令即可生成断面图形。 8、在图中表示超欠挖面积时,首先计算断面的理论断面和实测断面,因为这两项内容来得较为直接,几乎不花费任何时间;其次再计算超挖面积和欠挖面积。具体方法为,在 CAD 中点击“菜单”下的...
