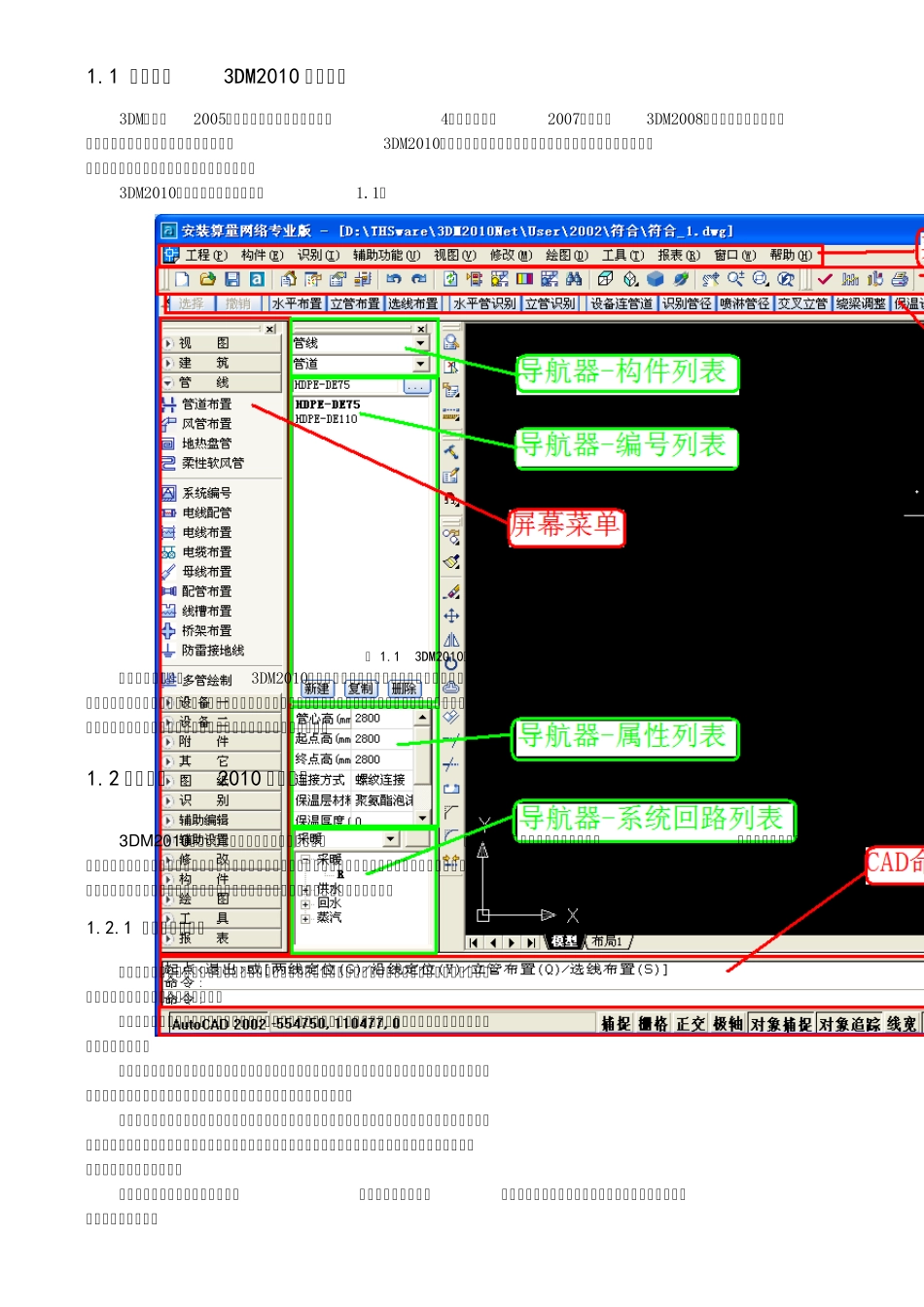

1.1 安装算量3DM2010 界面介绍 3DM软件从2005年开始推向市场以来至今已有4年多时间。在2007年推出的3DM2008版本中,软件在电气部分首次采用了整合命令菜单的格式。这次3DM2010版本一改以往风格,将操作对话框全面采用“悬停”和“组合”形式,以图最大限度降低用户的操作难度。 3DM2010版本安装算量主界面如图1.1: 图 1.1 3DM2010版本安装算量主界面 图中我们看到,在3DM2010版界面上软件全部采用了中文命令按钮,增加了autodesk公司产品统一的“导航器”,并且在后面操作过程中所用到的对话框将全部是悬停式的,悬停式对话框可以在界面中任意挪动,避免遮挡正在操作的构件对象,有利于加快建模速度和减低操作难度。 1.2 安装算量2010 算量思路 3DM2010版本是积原有版本的经验重新架构的,从建模思路到操作界面以及计算方式,完全不同于之前的各版本。特别是针对安装专业的特点,将原软件内构件按水、电、暖、通等专业分类方式,通过归纳和汇总,划分修改为管线、设备和附件三大类,从而形成一套全新的更简单和直观的建模思路。 1.2.1 安装专业的特点 考察安装工程中的水、电、暖、通、电视、电话、网络等等这些专业,实际情况是任何一个专业都是由设备、管线、附件三种类型的器件组成。 其中:管线是管道和线路的统称,工程量一般按长度计算。功能是将能源或信息输送和传递给消耗能源和处理信息的设备。 设备;消耗能源和处理信息的装置,工程量一般按台、组、套等计算。是将管线输送和传递的能源和信息进行消耗和处理的装置,在这里我们视管线中间处理过程的装置也为设备。 附件;安装工程中除管道、设备之外的所有消耗器材,在软件中称之为附件,工程量一般是按只、个、重量等计算。如控制能源传输大小的阀门、开关,测量能源信息大小强度的仪表,连接管道、设备的扣件接头,固定管道、设备的支架等。 不论安装工程的内容有多么复杂,有了上述三个类型,我们就可以组合出千千万万个安装工程的实际模型,从而满足算量需要。 1.2.2 3DM2010 建模流程 3DM2010作为一款基于Au toCAD平台的图形算量软件,其工作原理是通过在计算机界面中用绘图的方式,建立一个虚拟工程模型,再由计算机对组成模型的构件进行属性、空间位置等进行分析,通过程序内置好的计算规则,计算得到各类构件的工程量。 按上所述,要想得到构件的工程量,我们首先需要在计算机中建立一个安装工程算量模型。 图 1.2.2 3DM2010建模流程 图1.2.2是建...
