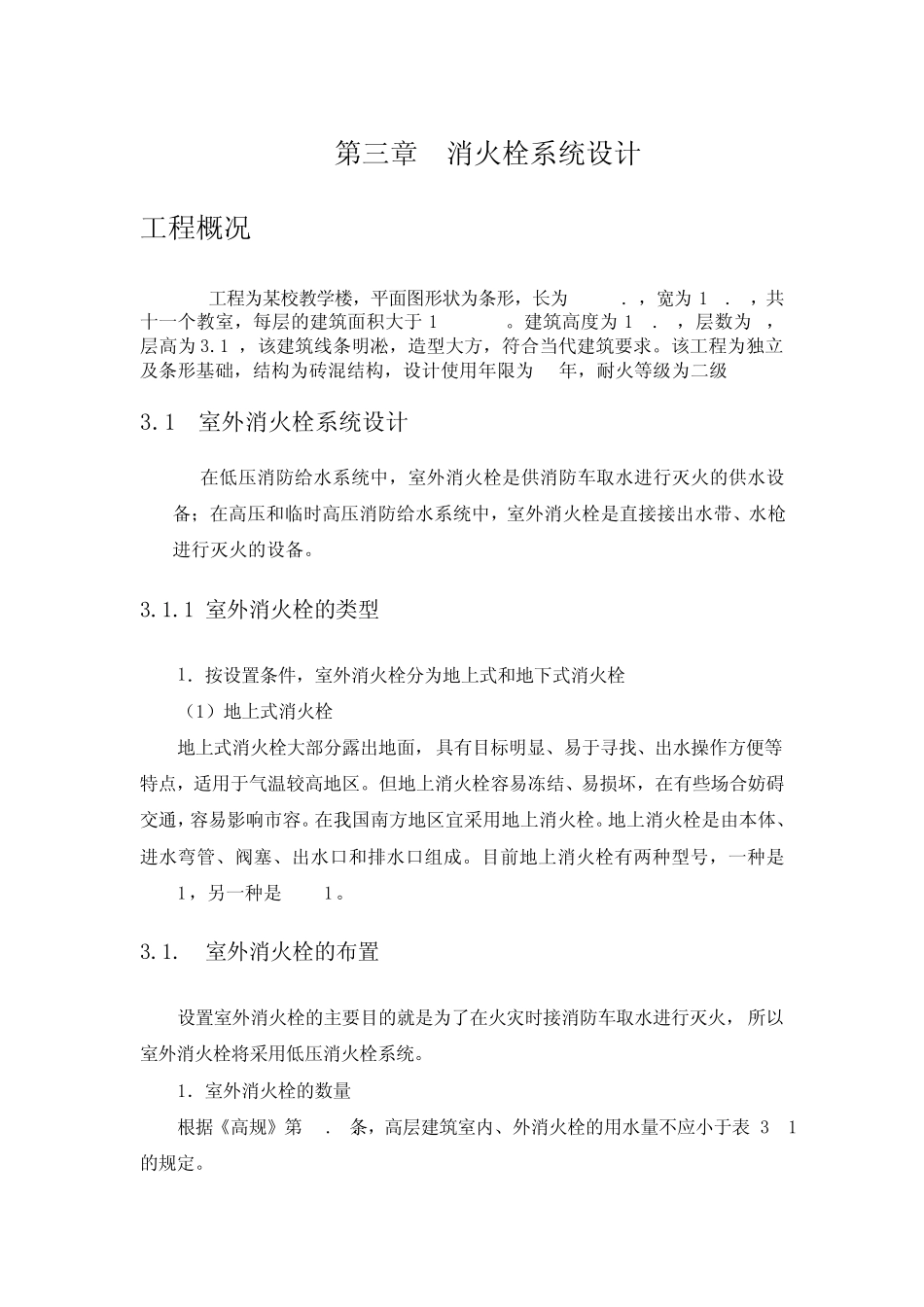

第三章消火栓系统设计工程概况XX工程为某校教学楼，平面图形状为条形，长为60.4m，宽为16.8m，共十一个教室，每层的建筑面积大于1000mm2。建筑高度为18.6m，层数为6，层高为3.1m，该建筑线条明凇，造型大方，符合当代建筑要求。该工程为独立及条形基础，结构为砖混结构，设计使用年限为70年，耐火等级为二级3.1室外消火栓系统设计在低压消防给水系统中，室外消火栓是供消防车取水进行灭火的供水设备；在高压和临时高压消防给水系统中，室外消火栓是直接接出水带、水枪进行灭火的设备。3.1.1 室外消火栓的类型1．按设置条件，室外消火栓分为地上式和地下式消火栓（1）地上式消火栓地上式消火栓大部分露出地面，具有目标明显、易于寻找、出水操作方便等特点，适用于气温较高地区。但地上消火栓容易冻结、易损坏，在有些场合妨碍交通，容易影响市容。在我国南方地区宜采用地上消火栓。地上消火栓是由本体、进水弯管、阀塞、出水口和排水口组成。目前地上消火栓有两种型号，一种是SS100，另一种是SS150。3.1.2室外消火栓的布置设置室外消火栓的主要目的就是为了在火灾时接消防车取水进行灭火，所以室外消火栓将采用低压消火栓系统。1．室外消火栓的数量根据《高规》第7.2.2条，高层建筑室内、外消火栓的用水量不应小于表 3-1的规定。3-1消火栓给水系统的用水量高层建筑类别建筑高度（m）消火栓用水量（L/s）每根竖管最小流量（L/s）每支枪最小流量（L/s）室外室内普通住宅≤50 15 10105>50 15 201051.高级住宅2.建筑高度超过 50m或每层建筑面积超过 1000m2的商业楼、展览楼、综合楼、财贸金融楼、电信楼3.建筑高度超过 50m或每层建筑面积超过 1500m2的商住楼4.中央和省级广播电视楼5.网局级和省级电力调度楼6.省级邮政楼、防灾指挥调度楼7.藏书超过 100万册的图书馆、书库8.重要的办公楼、科研楼、档案楼9.建筑高度超过 50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等≤50 30 30155>50 30 40155该设计建筑每层建筑面积超过 1000m2办公楼，所以本建筑的室外消火栓的用水量为 30L/s。根据《高规》第 7.3.6条的规定：室外消火栓的数量应按本规范第 7.2.2条规定的室外消火栓用水量经计算确定，每个消火栓的用水量应为10～15L/s，根据下面的公式可计算出室外消火栓的数量。Ｎ＝Ｑ／（10～15）式中：N——建筑室外消火栓数量，个；q——建筑室外消火栓用水量，见表 3-2规定的用水量，L/s；10~15——每个室外消火栓的计算流量， L/...
