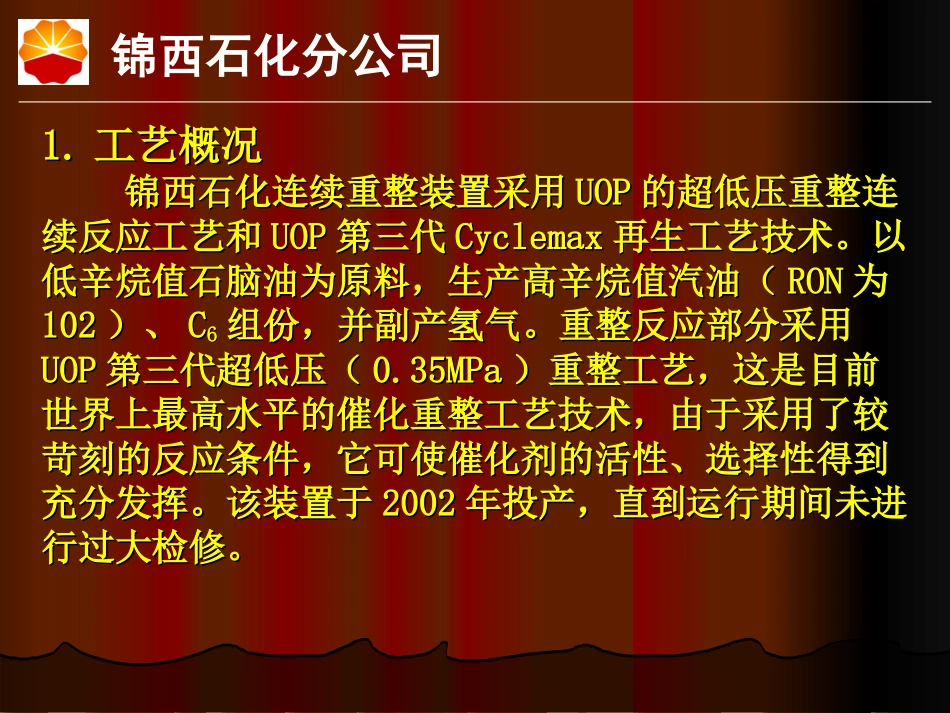

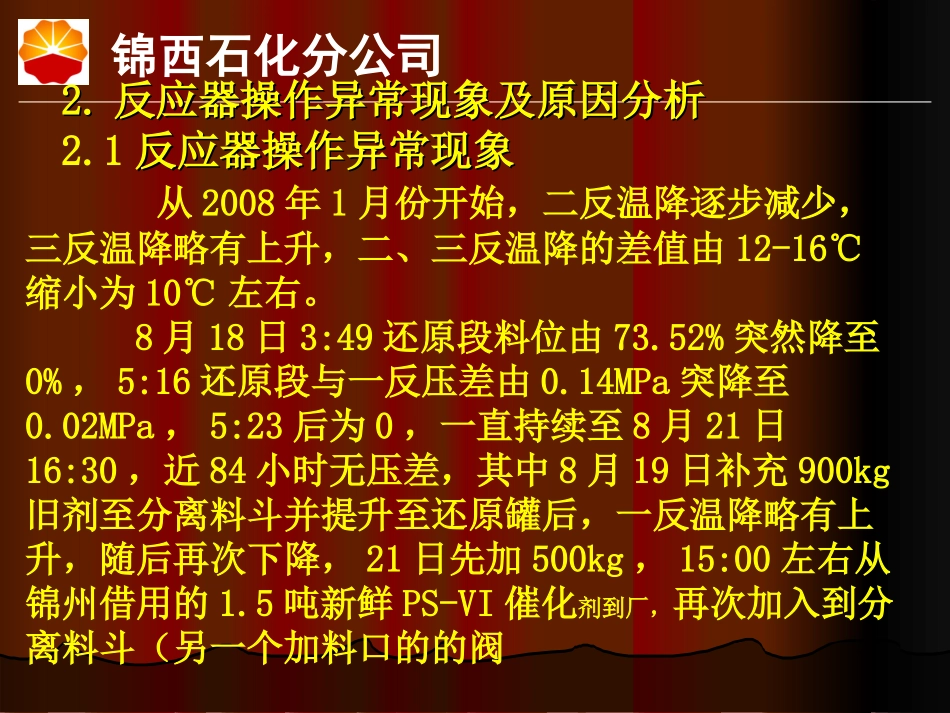

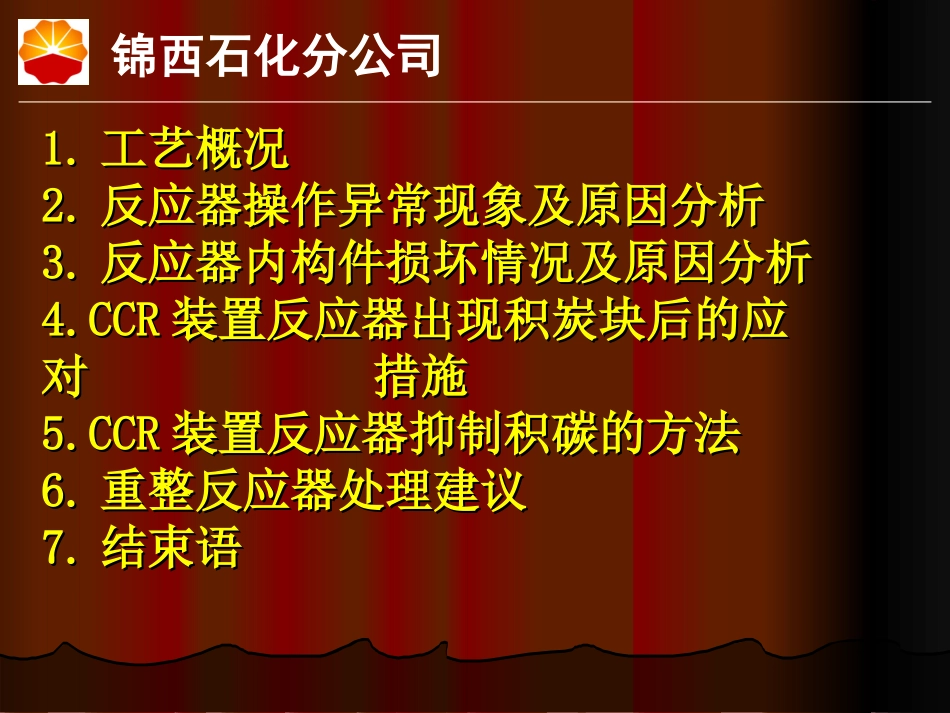

锦西石化分公司1.1.工艺概况工艺概况2.2.反应器操作异常现象及原因分析反应器操作异常现象及原因分析3.3.反应器内构件损坏情况及原因分析反应器内构件损坏情况及原因分析4.CCR4.CCR装置反应器出现积炭块后的应装置反应器出现积炭块后的应对措施对措施5.CCR5.CCR装置反应器抑制积碳的方法装置反应器抑制积碳的方法6.6.重整反应器处理建议重整反应器处理建议7.7.结束语结束语锦西石化分公司1.1.工艺概况工艺概况锦西石化连续重整装置采用锦西石化连续重整装置采用UOPUOP的超低压重整连的超低压重整连续反应工艺和续反应工艺和UOPUOP第三代第三代CyclemaxCyclemax再生工艺技术。以再生工艺技术。以低辛烷值石脑油为原料，生产高辛烷值汽油（低辛烷值石脑油为原料，生产高辛烷值汽油（RONRON为为102102）、）、CC66组份，并副产氢气。重整反应部分采用组份，并副产氢气。重整反应部分采用UOPUOP第三代超低压（第三代超低压（0.35MPa0.35MPa）重整工艺，这是目前）重整工艺，这是目前世界上最高水平的催化重整工艺技术，由于采用了较世界上最高水平的催化重整工艺技术，由于采用了较苛刻的反应条件，它可使催化剂的活性、选择性得到苛刻的反应条件，它可使催化剂的活性、选择性得到充分发挥。该装置于充分发挥。该装置于20022002年投产，直到运行期间未进年投产，直到运行期间未进行过大检修。行过大检修。锦西石化分公司2.2.反应器操作异常反应器操作异常现象现象及原因分析及原因分析2.1反应器操作异常现象反应器操作异常现象从2008年1月份开始，二反温降逐步减少，三反温降略有上升，二、三反温降的差值由12-16℃缩小为10℃左右。8月18日3:49还原段料位由73.52%突然降至0%，5:16还原段与一反压差由0.14MPa突降至0.02MPa，5:23后为0，一直持续至8月21日16:30，近84小时无压差，其中8月19日补充900kg旧剂至分离料斗并提升至还原罐后，一反温降略有上升，随后再次下降，21日先加500kg，15:00左右从锦州借用的1.5吨新鲜PS-VI催化剂到厂，再次加入到分离料斗（另一个加料口的的阀锦西石化分公司门回讯故障），22:30加料完毕，陆续将催化剂提升至还原罐，21日23:50至25日15:50还原罐料位在0-100%之间大幅度波动，大约92小时左右无料位！这将导致一反上部催化剂流化产生大量粉尘。23日12:00左右一反温降开始逐步回升，可能与补充的新鲜催化剂循环至一反有关，而在此之前温降大幅度下降与补充的旧催化剂有关：由于该剂保存不好吸水可能导致催化剂活性及强度变差，补入重整反再系统后产生大量粉尘，这与补剂前后淘析系统粉尘量明显高于正常值相对应。从24日8:00以后二反温降明显低于三反，且三、四反温降明显增加。锦西石化分公司2.22.2反应器操作异常原因分析反应器操作异常原因分析据上述现象了解，曾经在反应器下部隔离阀处发据上述现象了解，曾经在反应器下部隔离阀处发现炭块造成待生催化剂提升困难，分离料斗内炭块堵现炭块造成待生催化剂提升困难，分离料斗内炭块堵塞下料腿导致再生器内气体反串（再生停工检查发现塞下料腿导致再生器内气体反串（再生停工检查发现下料口存在软、硬炭块堵塞，下料口存在软、硬炭块堵塞，20072007年年99月在分离料斗月在分离料斗内加装过滤网），由此可初步判断反应期内可能存在内加装过滤网），由此可初步判断反应期内可能存在结焦现象。而在此之前的还原罐料位突变，可能与反结焦现象。而在此之前的还原罐料位突变，可能与反应器内结焦、进料量突变等因素导致内构件变形以及应器内结焦、进料量突变等因素导致内构件变形以及由此引起的催化剂粉尘进入扇形桶或被带到系统其它由此引起的催化剂粉尘进入扇形桶或被带到系统其它部位有关，特别是三反压降已经达到部位有关，特别是三反压降已经达到0.103MPa0.103MPa，扇形，扇形筒内存有催化剂粉尘或器内结焦导致流通面积减少，筒内存有催化剂粉尘或器内结焦导致流通面积减少，使压降增加。使压降增加。锦西石化分公司反应器编号反应器编号中心管损坏情中心管损坏情况况扇形筒损坏扇形筒损坏//根根支撑圈损坏支撑圈损坏//根根升气筒密封板开裂升气筒密封板开裂//块块第一反应器第一反应器无无无无无无22第二...
