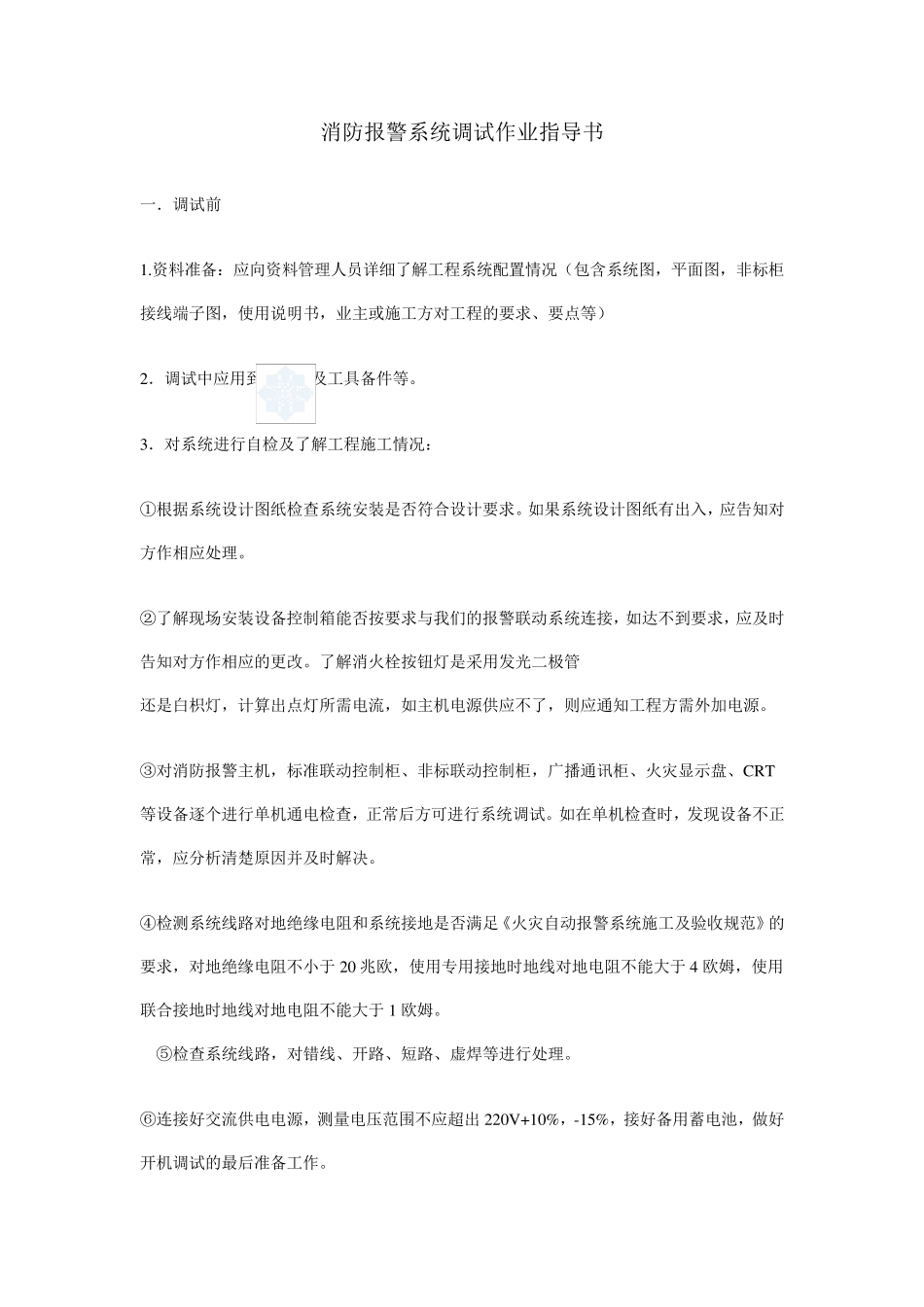

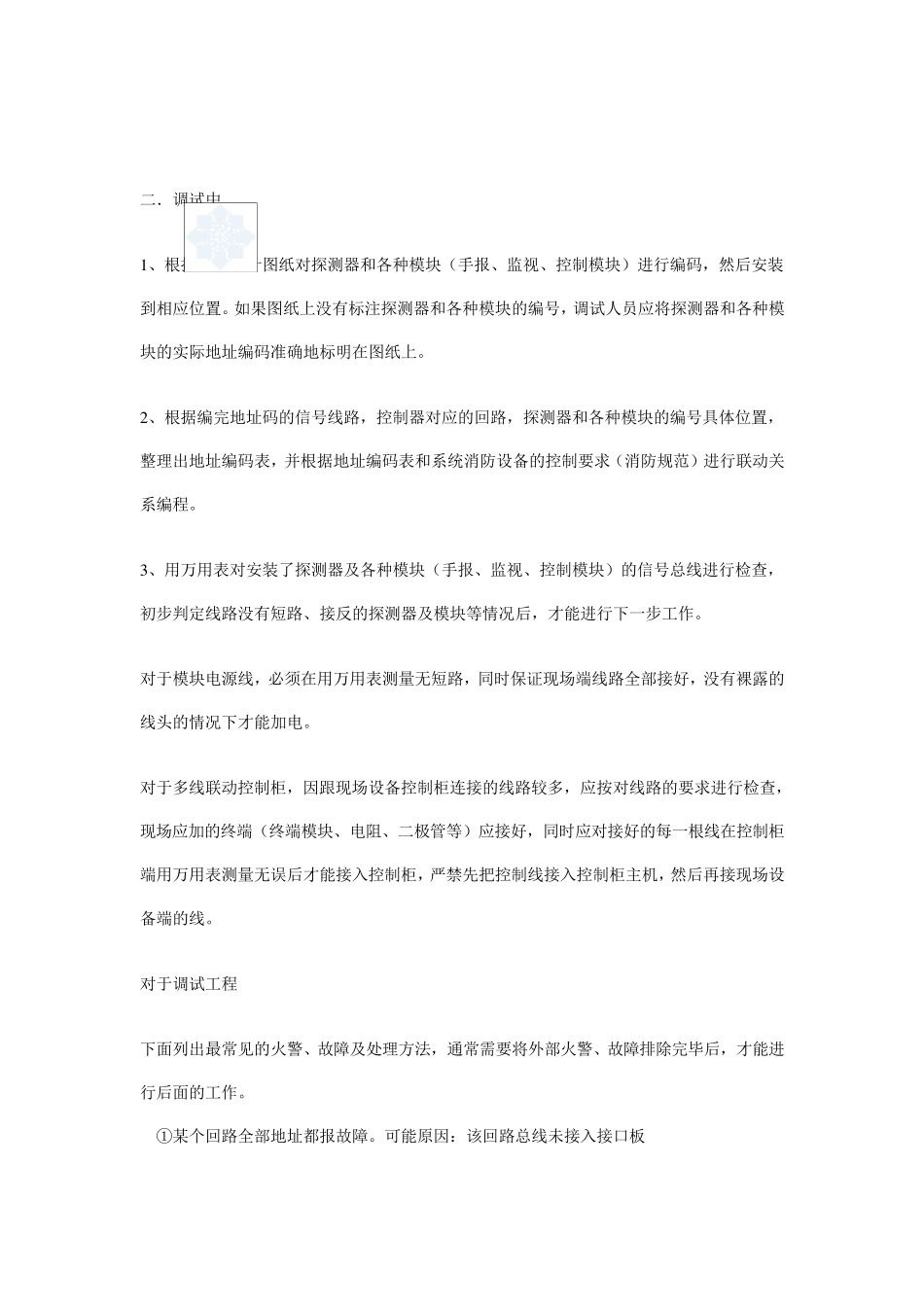

消防报警系统调试作业指导书 一.调试前 1.资料准备:应向资料管理人员详细了解工程系统配置情况(包含系统图,平面图,非标柜接线端子图,使用说明书,业主或施工方对工程的要求、要点等) 2.调试中应用到的表格及工具备件等。 3.对系统进行自检及了解工程施工情况: ①根据系统设计图纸检查系统安装是否符合设计要求。如果系统设计图纸有出入,应告知对方作相应处理。 ②了解现场安装设备控制箱能否按要求与我们的报警联动系统连接,如达不到要求,应及时告知对方作相应的更改。了解消火栓按钮灯是采用发光二极管 还是白枳灯,计算出点灯所需电流,如主机电源供应不了,则应通知工程方需外加电源。 ③对消防报警主机,标准联动控制柜、非标联动控制柜,广播通讯柜、火灾显示盘、CRT等设备逐个进行单机通电检查,正常后方可进行系统调试。如在单机检查时,发现设备不正常,应分 析 清 楚 原 因 并 及时解决 。 ④ 检测 系统线路 对地 绝 缘 电阻 和 系统接地 是否满 足 《 火灾自动报警系统施工及验 收 规 范 》 的要求,对地 绝 缘 电阻 不小 于 20 兆 欧 ,使用专 用接地 时地 线对地 电阻 不能大 于 4 欧 姆 ,使用联合接地 时地 线对地 电阻 不能大 于 1 欧 姆 。 ⑤ 检查系统线路 ,对错 线、开 路 、短 路 、虚 焊 等进行处理。 ⑥ 连接好 交 流供电电源,测 量 电压 范 围 不应超 出 220V+10%,-15%,接好 备用蓄 电池 ,做 好开 机调试的最 后准备工作。 二.调试中 1 、根据系统设计图纸对探测器和各种模块(手报、监视、控制模块)进行编码,然后安装到相应位置。如果图纸上没有标注探测器和各种模块的编号,调试人员应将探测器和各种模块的实际地址编码准确地标明在图纸上。 2 、根据编完地址码的信号线路,控制器对应的回路,探测器和各种模块的编号具体位置,整理出地址编码表,并根据地址编码表和系统消防设备的控制要求(消防规范)进行联动关系编程。 3 、用万用表对安装了探测器及各种模块(手报、监视、控制模块)的信号总线进行检查,初步判定线路没有短路、接反的探测器及模块等情况后,才能进行下一步工作。 对于模块电源线,必须在用万用表测量无短路,同时保证现场端线路全部接好,没有裸露的线头的情况下才能加电。 对于多线联动控制柜,因跟现场设备控制柜连接的线路较多,应按对线路的要求进行检查,现场应加的...
