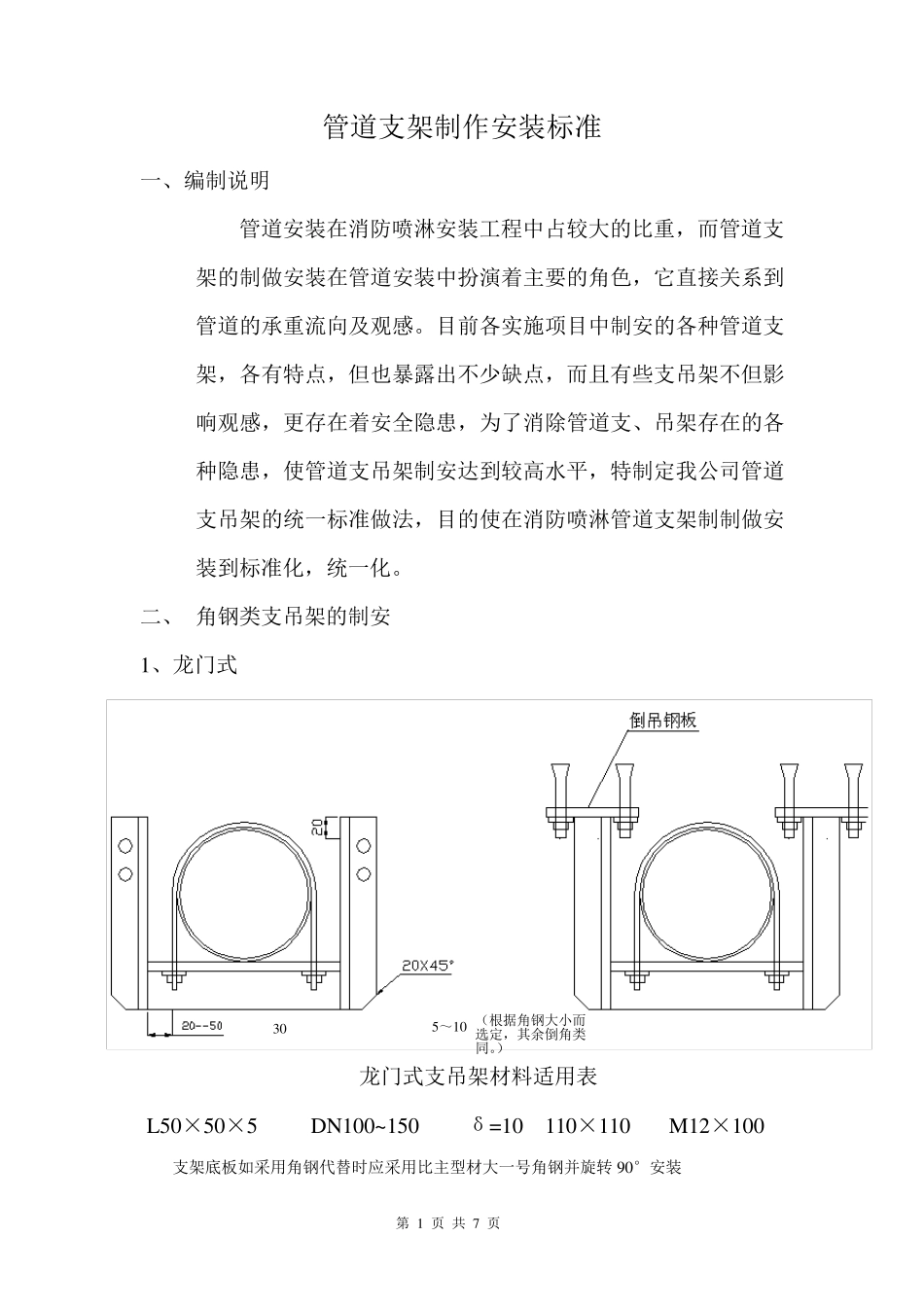

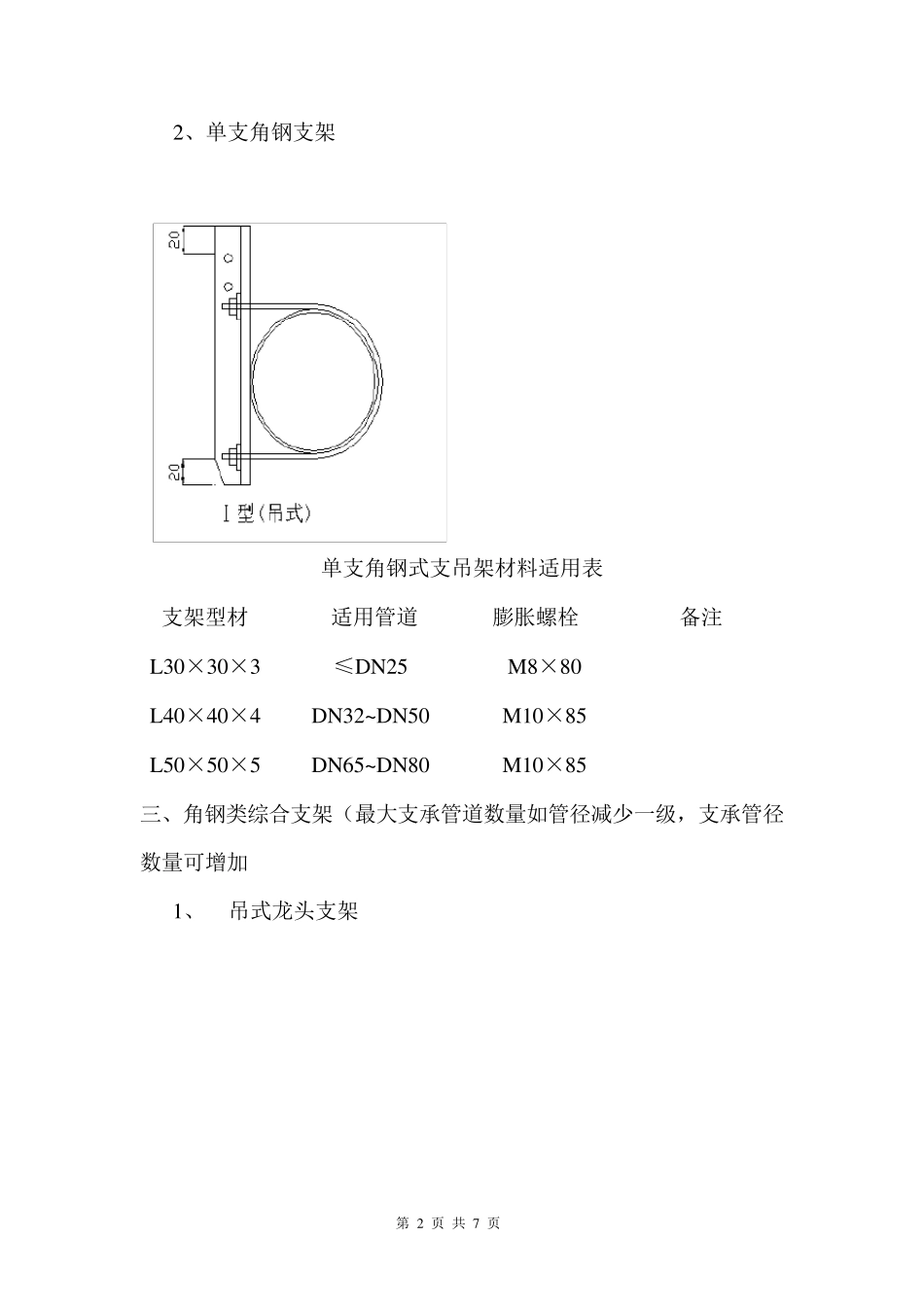

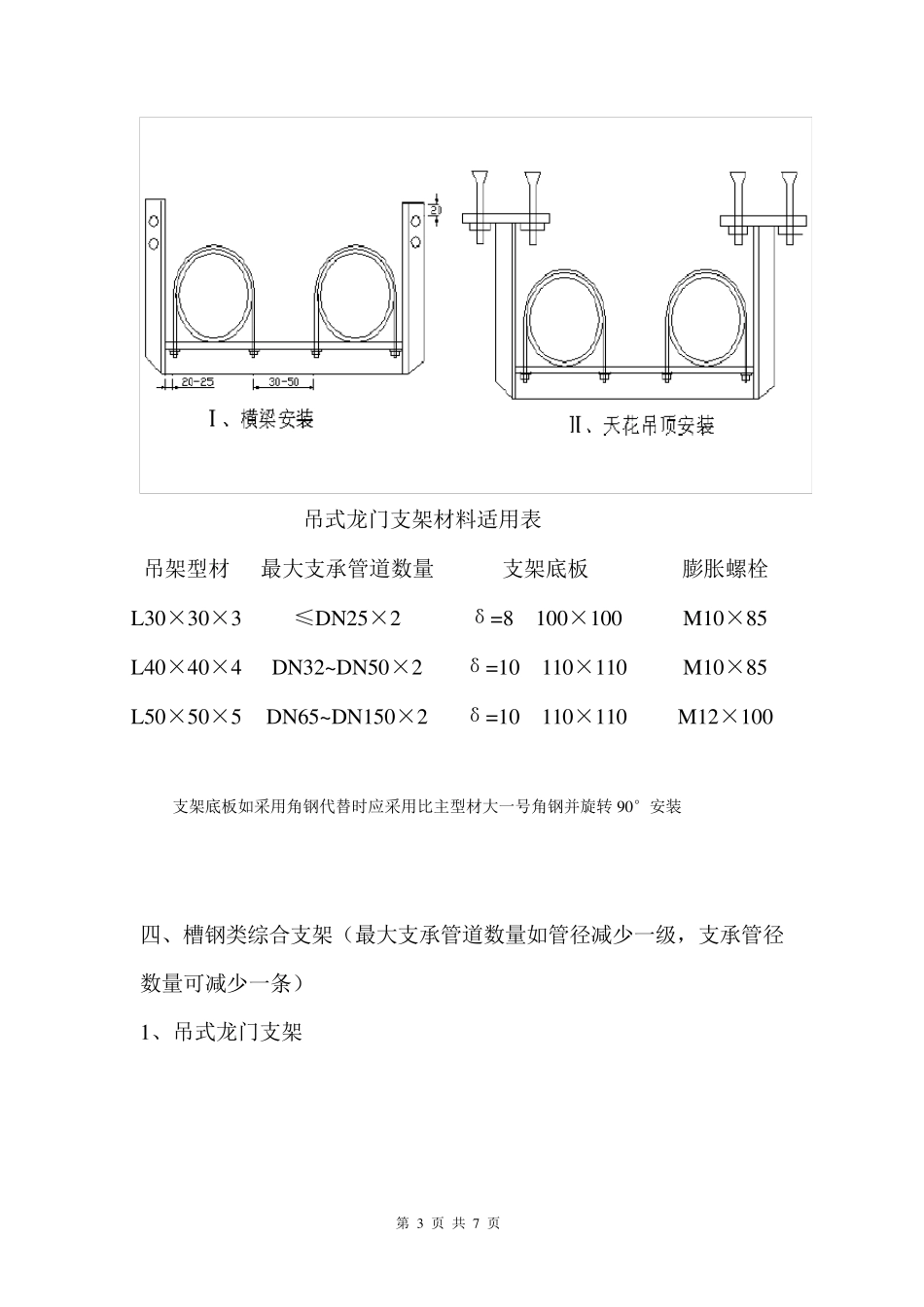

第 1 页 共 7 页 管道支架制作安装标准 一、编制说明 管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。 二、 角钢类支吊架的制安 1、龙门式 龙门式支吊架材料适用表 L50×50×5 DN100~150 δ=10 110×110 M12×100 支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装 30 5～10 （根据角钢大小而选定，其余倒角类同。） 第 2 页 共 7 页 2、单支角钢支架 单支角钢式支吊架材料适用表 支架型材 适用管道 膨胀螺栓 备注 L30×30×3 ≤DN25 M8×80 L40×40×4 DN32~DN50 M10×85 L50×50×5 DN65~DN80 M10×85 三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加 1、 吊式龙头支架 第 3 页 共 7 页 吊式龙门支架材料适用表 吊架型材 最大支承管道数量 支架底板 膨胀螺栓 L30×30×3 ≤DN25×2 δ=8 100×100 M10×85 L40×40×4 DN32~DN50×2 δ=10 110×110 M10×85 L50×50×5 DN65~DN150×2 δ=10 110×110 M12×100 支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装 四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条） 1、吊式龙门支架 第 4 页 共 7 页 吊式龙门支架材料适用表 吊架型材（托架） 吊架型材（立杆） 最大支承管道数量 支架底板 膨胀螺栓 10#槽钢 L50×50 DN80～DN150×3 δ=12 150×150 M12×100 10#槽钢 10#槽钢 DN200～DN250×3 δ=12 210×210 M12×120 五、水平龙门支架： 30 第 5 页 共 7 页 水平龙门支架平面图（立管支架） 水平龙门支架（立管支架）材料适用表 吊架型材 最大支承管道数量 支架底板 膨胀螺栓 8#槽钢 DN125～DN150×2 δ=12 210×210 M12×120 六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同） 30 Ⅰ型 第 6 页 共 7 页 七、支吊架制作的一些要求。 1、 水平支架安装高度：4 米楼层以下支...
