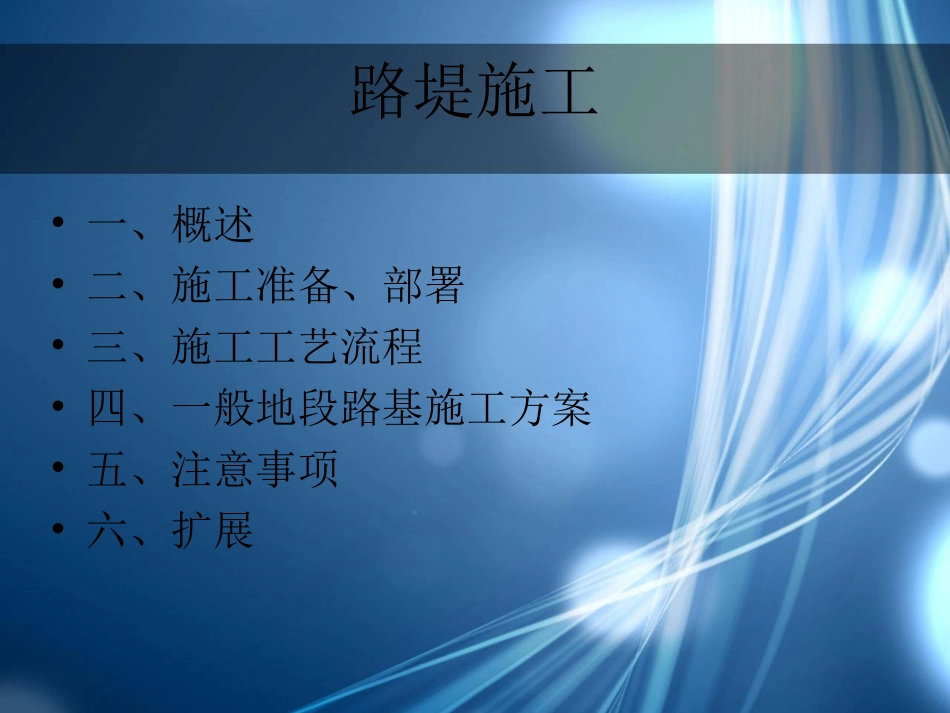

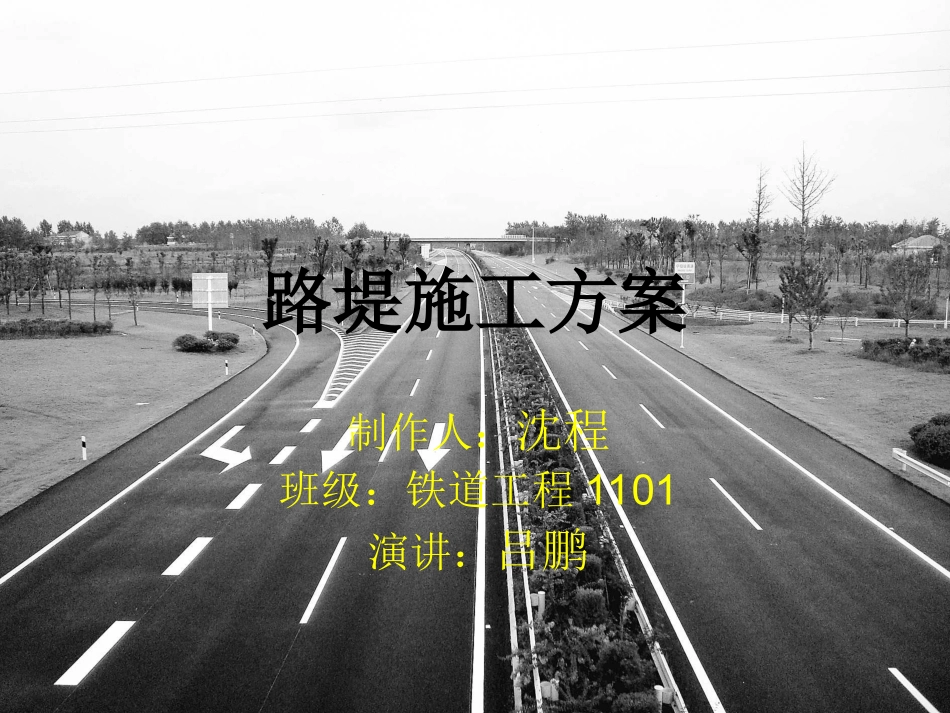

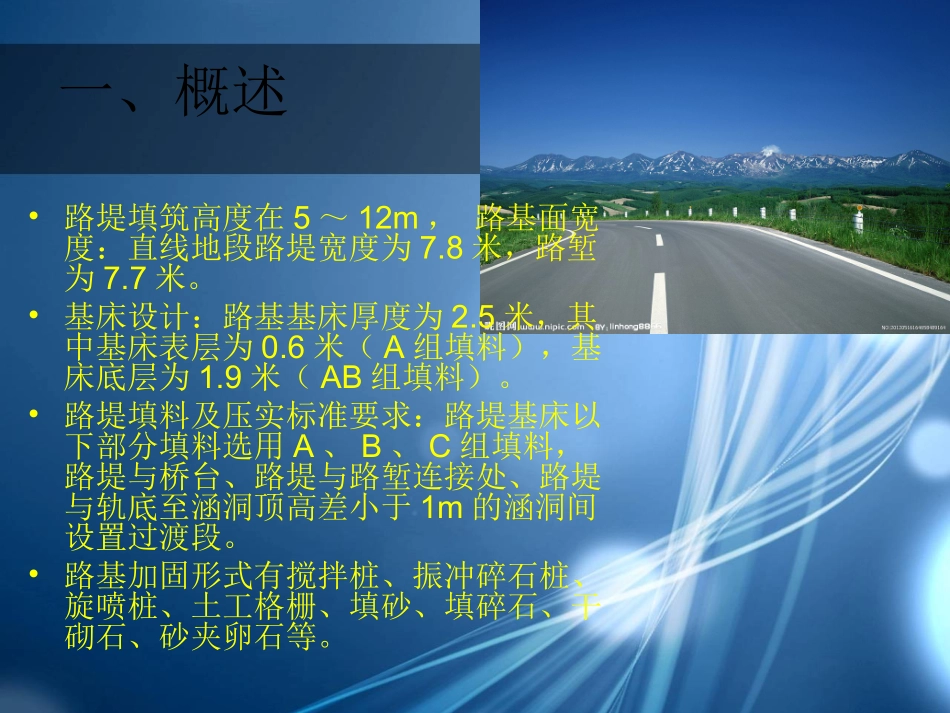

路堤施工方案制作人：沈程班级：铁道工程1101演讲：吕鹏路堤施工•一、概述•二、施工准备、部署•三、施工工艺流程•四、一般地段路基施工方案•五、注意事项•六、扩展一、概述•路堤填筑高度在5～12m，路基面宽度：直线地段路堤宽度为7.8米，路堑为7.7米。•基床设计：路基基床厚度为2.5米，其中基床表层为0.6米（A组填料），基床底层为1.9米（AB组填料）。•路堤填料及压实标准要求：路堤基床以下部分填料选用A、B、C组填料，路堤与桥台、路堤与路堑连接处、路堤与轨底至涵洞顶高差小于1m的涵洞间设置过渡段。•路基加固形式有搅拌桩、振冲碎石桩、旋喷桩、土工格栅、填砂、填碎石、干砌石、砂夹卵石等。二、施工准备、部署1、施工要求：①工程责任明确，高度重视，落实到位。②施工技术交底到位。2、技术保证条件：①、高填方路基基底换填处理要求严格保证干水条件作业②、换填层要求分层填筑并严格压实③、高填方基底换填及堤身填筑过程中，要求严格做好临时排水措施。④、土工格栅铺设时要求严格张拉紧，不得有任何松弛⑤、在达到规范要求的压实度标准后方可采用高性能压路机进行补强压实，补压细节严格按照设计文件执行。⑥、施工过程中应严格按设计要求机械设备投入一览表设备名称规格型号单位数量设备名称规格型号单位数量履带挖掘机300台8空压机VY9-A台2推土机TY320台6平地机PY180台5震动压路机YZ25台10自卸汽车T815S1台30重型羊足碾YZT25Y台1洒水车ZQ140/47台4钢轮压路YZ10B台5装卸车ZL50C台4强夯机W200A台1三、施工工艺流程本工艺是一种以工序管理为中心，以工序质量保工程质量，以本工艺是一种以工序管理为中心，以工序质量保工程质量，以工作质量保工序质量的全面管理方法。按照系统分析原理，整工作质量保工序质量的全面管理方法。按照系统分析原理，整个路基填筑划分为四区段、八流程。各区段或流程内只允许进个路基填筑划分为四区段、八流程。各区段或流程内只允许进行该段和流程的作业，不允许几种作业交叉进行。行该段和流程的作业，不允许几种作业交叉进行。每个区段的长应根据使用机械的能力、台车数量确定。但每个区段的长应根据使用机械的能力、台车数量确定。但为了保证机械有足够的安全作业场地，每区段长度最少不得少为了保证机械有足够的安全作业场地，每区段长度最少不得少于于40m40m。长度不够或因桥涵隔断不连续，则也应按四个区段。长度不够或因桥涵隔断不连续，则也应按四个区段程序安排施工。分段工作由主管技术人员、队长、领工员在现程序安排施工。分段工作由主管技术人员、队长、领工员在现场确定。场确定。三阶段-四区段-八流程试验段•施工前选择一段长度不小于200m的填方地段作为试验段，以取得压实，设备的类型、最佳组合方式、碾压遍数以及碾压速度、工序、每层材料的松铺度，材料的含水量等有关数据及指导施工四区段：填筑区→平整区→碾压区→检验区分层填筑•路堤填筑应采取横断面全宽、纵向分层填筑方式。当原地面高低不平时，应先从最低处分层填筑，由两边向中心填筑。为保证路堤全断面的压实一致，边坡两侧各超填O.4～0.5m，竣工时刷坡整平分层填筑•不同性质的填料分别填筑，每一水平层的全宽采用同一种填料填筑，每种填料累计总厚度不小于50cm。对于不同种类的填料，遵循有利于层间土层的渗透反滤的原则施工，其粒径符合D15<4d85。•按工艺试验确定的合理摊铺层厚，进行分层上土，虚铺厚度控制采用“方格网法”和“挂线法”四、一般路段地基施工方案•复压、终压区精平区初压区摊铺整平区卸土区下层面拉毛处理区•下承压实层•下承压实层5.2-1压实层纵向施工顺序示意图•路基填筑施工步骤：基层处理→卸填料→推土机摊铺整平→压路机初压→平地机精平→重型压路机复压→中型压路机终压，详见图5.2-1所示。•复压、终压区精平区初压区摊铺整平区卸土区下层面拉毛处理区•下承压实层•下承压实层•5.2-1压实层纵向施工顺序示意图碾压•冲击碾压采用来回错轮的方式，轮迹之间相互重叠。纵向排列每次应错一轮宽，使每次能冲击工作面波峰,有利于冲击点的满布、均匀，增强整体效果，按此方法计算，整个场地全部压完1次为碾压一遍。第...
