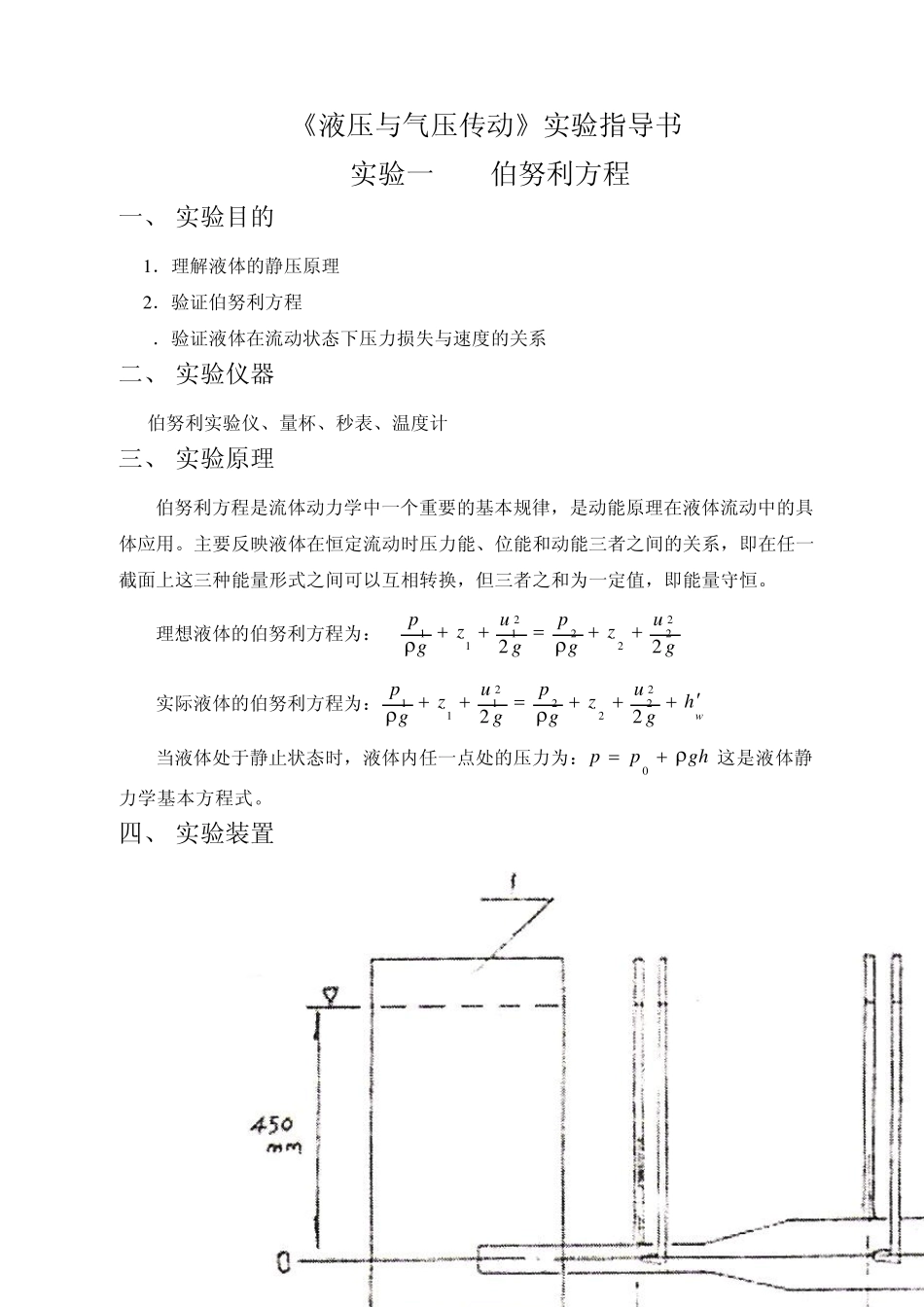

《液压与气压传动》实验指导书 实验一 伯努利方程 一、 实验目的 1 ．理解液体的静压原理 2 ．验证伯努利方程 3．验证液体在流动状态下压力损失与速度的关系 二、 实验仪器 伯努利实验仪、量杯、秒表、温度计 三、 实验原理 伯努利方程是流体动力学中一个重要的基本规律，是动能原理在液体流动中的具体应用。主要反映液体在恒定流动时压力能、位能和动能三者之间的关系，即在任一截面上这三种能量形式之间可以互相转换，但三者之和为一定值，即能量守恒。 理想液体的伯努利方程为： guzgpguzgp2222222111 实际液体的伯努利方程为：whguzgpguzgp2222222111 当液体处于静止状态时，液体内任一点处的压力为：ghpp0这是液体静力学基本方程式。 四、 实验装置 伯努利试验仪主要由实验导管、稳压溢流槽和三对测压管所组成。实验导管为一水平装置的变径圆管，沿程分三处设置测压管。每处测压管由一对并列的测压管组成，分别测量该截面处的静压头（压力能）和冲压头（压力能、位能和动能三者之和）。 实验装置的流程如图1所示。液体由稳压槽流入实验导管，途径A点、B点、C点直径分别为20mm、30mm、20mm的管子，最后排出设备。液体流量由出口调节阀调节。流量需直接由量杯和秒表测定。 五、 实验步骤 实验前，先缓慢开启进水阀，将水充满稳压溢流水槽，并保持有适量溢流水流出，使槽内液面平稳不变。最后，设法排尽设备内的空气泡，否则会干扰实验现象和测量的准确性。 1 ． 关闭实验导管出口调节阀，观察和测量液体处于静止状态下各测试点（A、B和C三点）的压力，验证液体的静压原理。并设定此处的水位高度为基准面。 2 ．开启实验导管出口调节阀，保持稳压溢流水槽有适量溢流水流出，观察比较液体在流动情况下的各测试点的压头变化。 3 ．缓慢调节实验导管的出口调节阀，测量液体在不同流量下的各测试点的静压头、动压头和损失压头，并记录下各项数据。 4 ．实验结束后，应先关闭进水的总阀门，然后再开大出口调节阀，排尽稳压溢流水槽内的水。 六、 实验数据 液体种类：水 温度： ℃ 导管内径：dA= mm dB= mm dC= mm 实验系统的总压力：H=0 测点编号 速度V(mm/s) 冲压头H1(mm) 静压头 H2(mm) 动压头 H3 =H1 –H2(mm) 压损 Hw =H –H1(mm) Q1= (ml/s) A B C Q2= (ml/s) A B C Q3= (ml/s) A B C Q4= (ml/s) A B C Q5= (ml/s) A...
