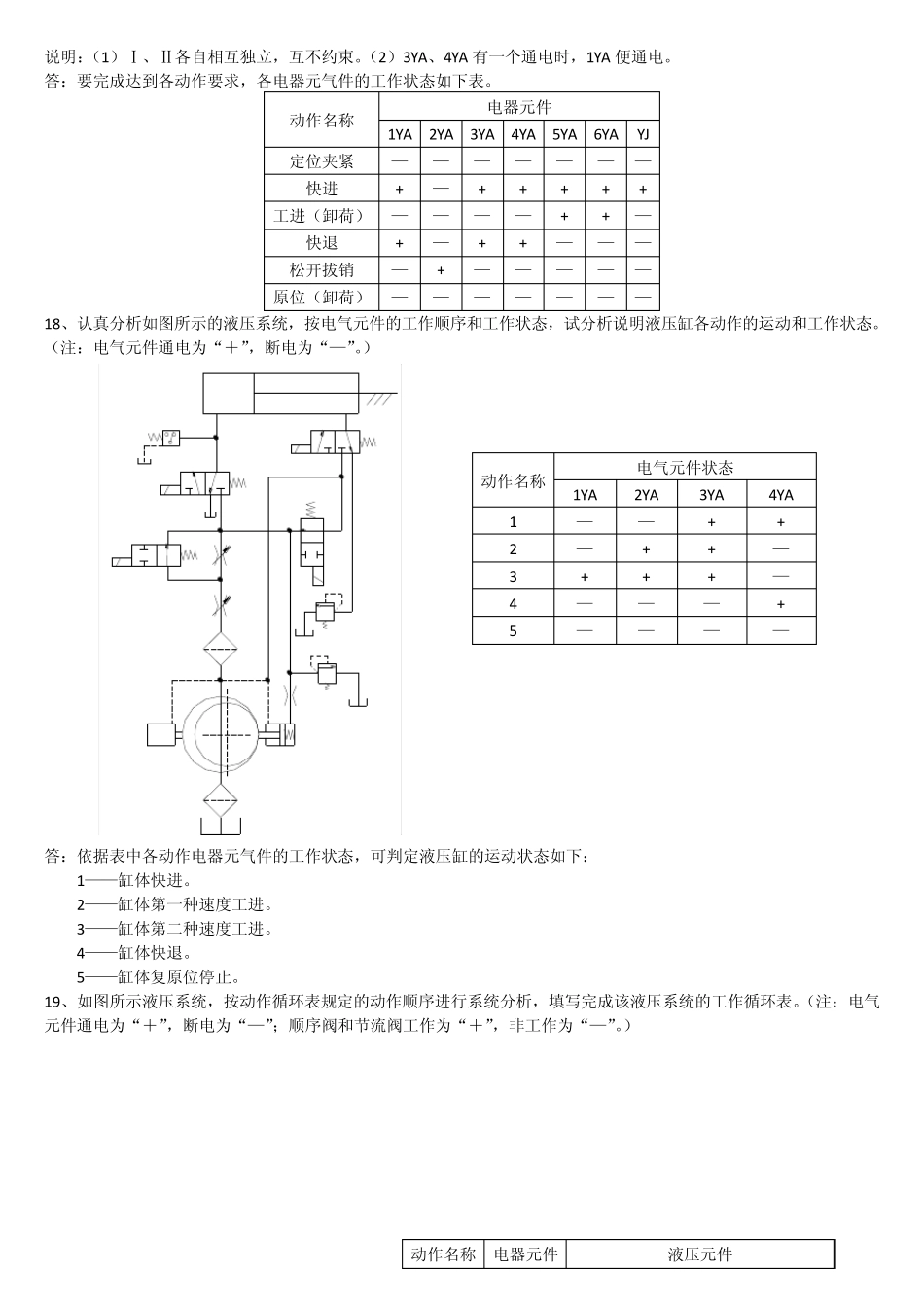

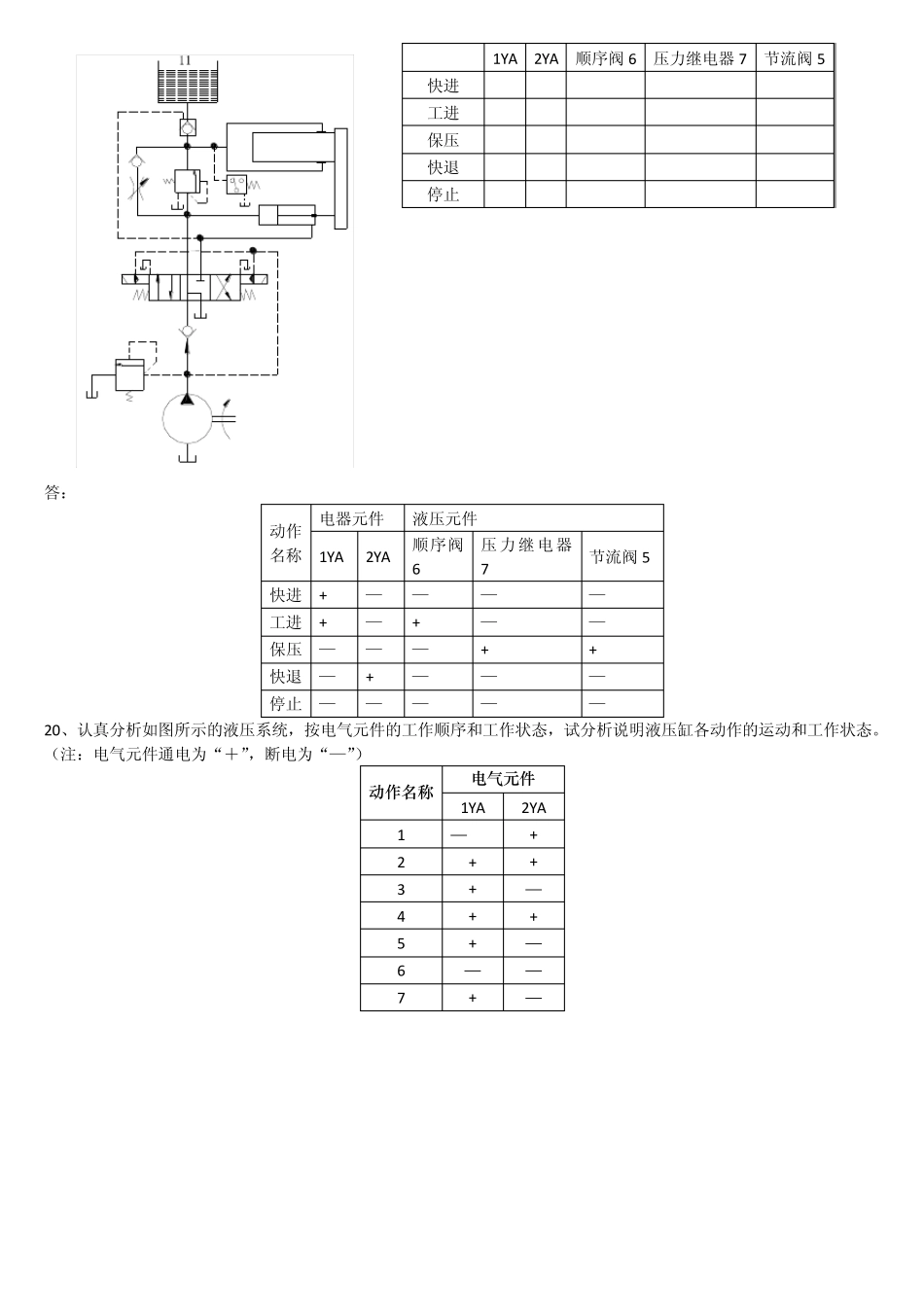

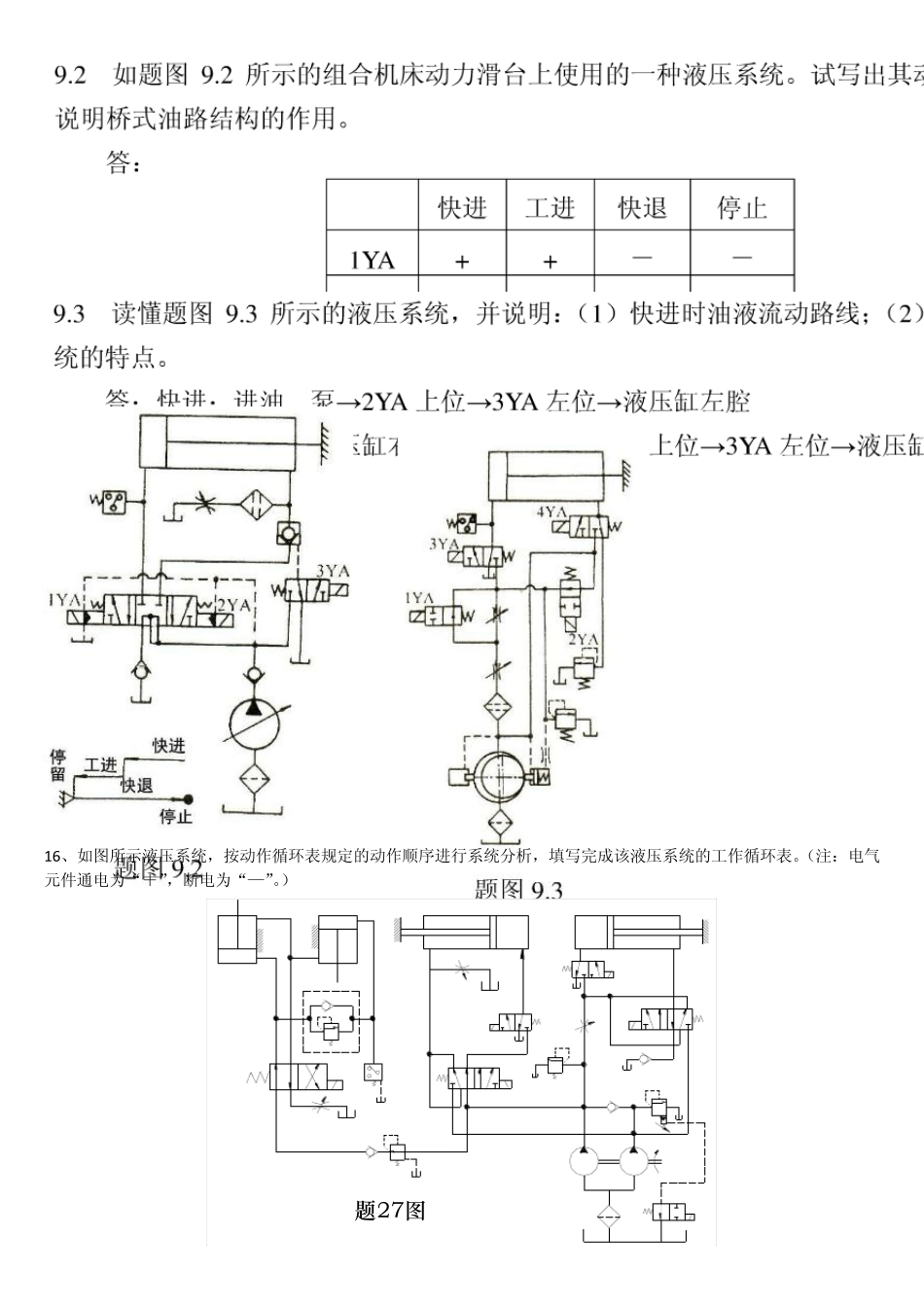

16、如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。（注：电气元件通电为“＋”，断电为“—”。） 6YA4YA1YA5YA3YAYJ2YA题 27图 说明：（1）Ⅰ、Ⅱ各自相互独立，互不约束。（2）3YA、4YA 有一个通电时，1YA 便通电。 答：要完成达到各动作要求，各电器元气件的工作状态如下表。 动作名称 电器元件 1YA 2YA 3YA 4YA 5YA 6YA YJ 定位夹紧 — — — — — — — 快进 + — + + + + + 工进（卸荷） — — — — + + — 快退 + — + + — — — 松开拔销 — + — — — — — 原位（卸荷） — — — — — — — 18、认真分析如图所示的液压系统，按电气元件的工作顺序和工作状态，试分析说明液压缸各动作的运动和工作状态。（注：电气元件通电为“＋”，断电为“—”。） 1YA4YA3YA2YA 答：依据表中各动作电器元气件的工作状态，可判定液压缸的运动状态如下： 1——缸体快进。 2——缸体第一种速度工进。 3——缸体第二种速度工进。 4——缸体快退。 5——缸体复原位停止。 19、如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。（注：电气元件通电为“＋”，断电为“—”；顺序阀和节流阀工作为“＋”，非工作为“—”。） 动作名称 电气元件状态 1YA 2YA 3YA 4YA 1 — — + + 2 — + + — 3 + + + — 4 — — — + 5 — — — — 动作名称 电器元件 液压元件 4569810P11YA2YA1237 答： 动作 名称 电器元件 液压元件 1YA 2YA 顺序阀6 压力继电器7 节流阀5 快进 + — — — — 工进 + — + — — 保压 — — — + + 快退 — + — — — 停止 — — — — — 20、认真分析如图所示的液压系统，按电气元件的工作顺序和工作状态，试分析说明液压缸各动作的运动和工作状态。（注：电气元件通电为“＋”，断电为“—”） 动作名称 电气元件 1YA 2YA 1 — + 2 + + 3 + — 4 + + 5 + — 6 — — 7 + — 1YA 2YA 顺序阀6 压力继电器7 节流阀5 快进 工进 保压 快退 停止 答：1——活塞快进。 2——第一种速度工进。 3——停留。 4——第二种速度工进。 5——停留。 6——快退。 7——停止。 习题及其答案 1．液压传动中常用的液压泵分为哪些类型？ 答：1）...
