液压式启闭机检测项目VIP免费

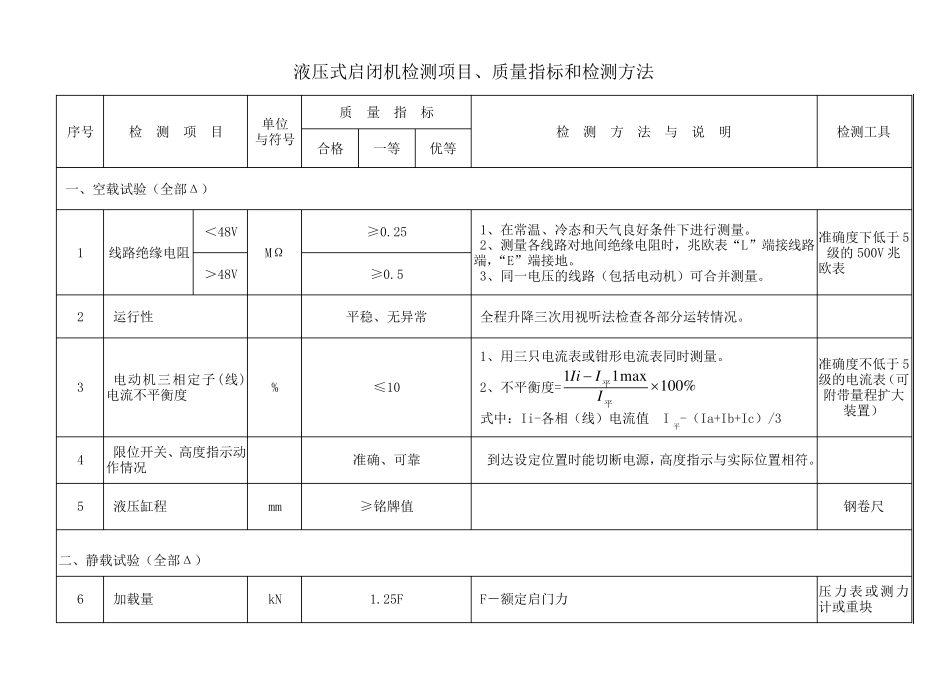

液压式启闭机检测项目、质量指标和检测方法 序号 检 测 项 目 单位 与符号 质 量 指 标 检 测 方 法 与 说 明 检测工具 合格 一等 优等 一、空载试验（全部Δ） 1 线路绝缘电阻 ＜48V MΩ ≥0.25 1、在常温、冷态和天气良好条件下进行测量。 2、测量各线路对地间绝缘电阻时，兆欧表“L”端接线路端，“E”端接地。 3、同一电压的线路（包括电动机）可合并测量。 准确度下低于 5级的 500V 兆 欧表 ＞48V ≥0.5 2 运行性 平稳、无异常 全程升降三次用视听法检查各部分运转情况。 3 电动机三相定子(线)电流不平衡度 % ≤10 1、用三只电流表或钳形电流表同时测量。 2、不平衡度=%100max11平平IIIi 式中：Ii-各相（线）电流值 I平-（Ia+Ib+Ic）/3 准确度不低于 5级的电流表（可附带量程扩大装置） 4 限位开关、高度指示动作情况 准确、可靠 到达设定位置时能切断电源，高度指示与实际位置相符。 5 液压缸程 mm ≥铭牌值 钢卷尺 二、静载试验（全部Δ） 6 加载量 kN 1.25F F－额定启门力 压力 表或测力计 或重 块 序号 检 测 项 目 单位 与符号 质 量 指 标 检 测 方 法 与 说 明 检测工具 合格 一等 优等 7 零件部的完好性 完好 加载到1.25F，起升离地100mm、停留10min 后卸载，反复三次后用视听法检查； （1）受力件油漆应无开裂； （2）受力件焊缝及受热区应无开裂； （3）卸载后零部件应无永久变形； （4）零部件应无损坏。 8 坚固件有无松动 无 用锤击法检查,若确因未拧紧而松动,允许拧紧后继续试验。 手锤 三、动载试验（全部Δ） 9 加载量 KN 额定载荷（F） 10 电动机三相电流值 A ≤额定电流 订货无特殊时按 S1－2.5%或 S1－2.5%工作制核算额定电流值 准确度不低于5 级的电流表 11 运行性 平稳、无异常 进行三次升、降运行，用视听法检查各部分运转情况。 12 油泵温升 ℃ 正常 按铭牌值检，无要求时按温升≤40，温度＜80 检。 13 48h 沉降量 （锁定性） mm ≤200 将额定载荷起升离地500mm 左右，靠液压系统自身 锁定 48h 后检测。 钢 卷 尺 、表 四 、主 要零部件 1※ 液 压 缸 性 能 试 验 最 低启 动压力 MPa ≤0.5 按预 设 值调 好最 低压力，用换 向 阀 换 向 ，活 塞 杆 应能 全程内 动作。 压力表 2※ 耐 压性能 无外 漏 、无永久变形、...
