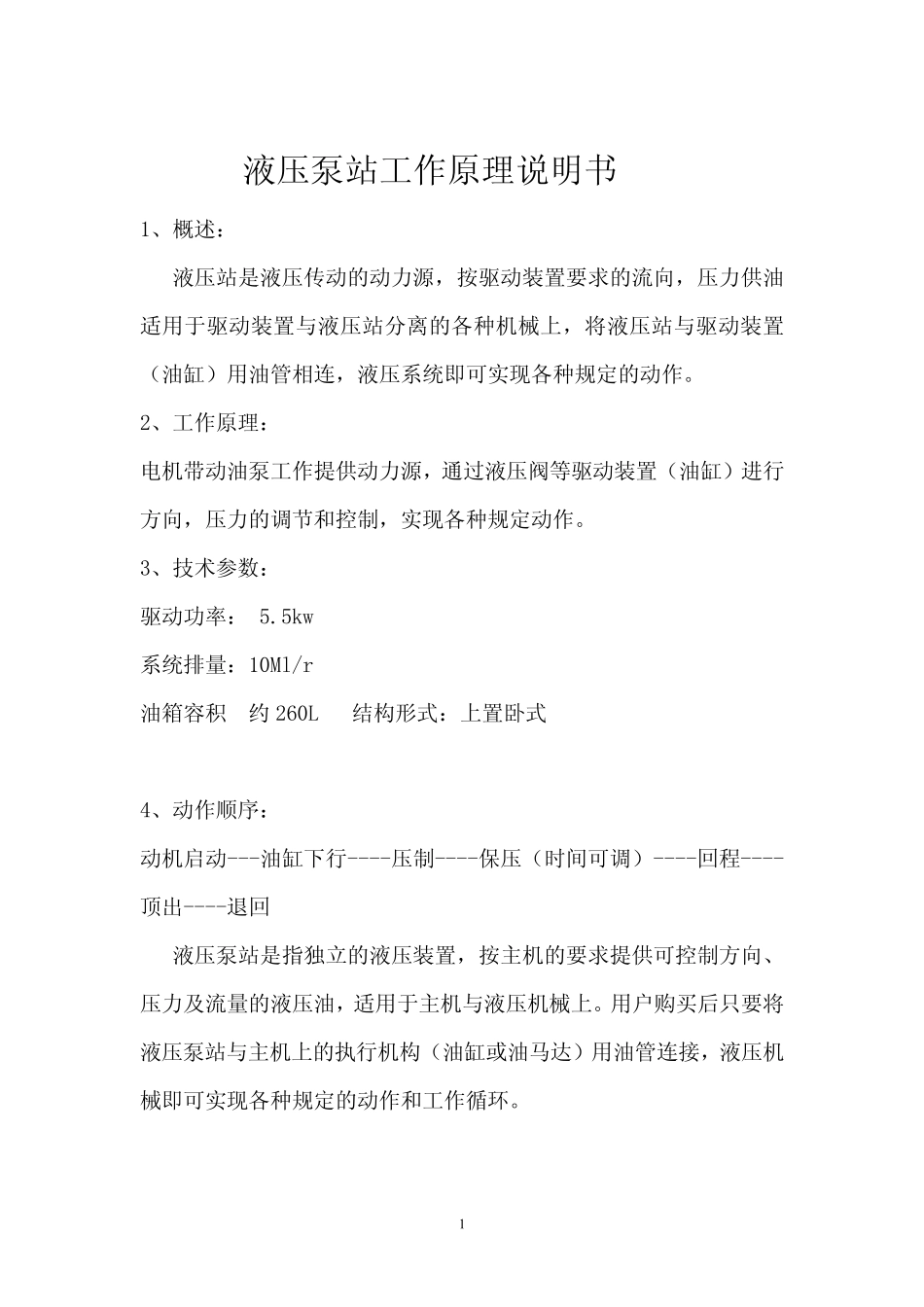

1液压泵站工作原理说明书1、概述：液压站是液压传动的动力源，按驱动装置要求的流向，压力供油适用于驱动装置与液压站分离的各种机械上，将液压站与驱动装置（油缸）用油管相连，液压系统即可实现各种规定的动作。2、工作原理：电机带动油泵工作提供动力源，通过液压阀等驱动装置（油缸）进行方向，压力的调节和控制，实现各种规定动作。3、技术参数：驱动功率： 5.5kw系统排量：10Ml/r油箱容积约 260L结构形式：上置卧式4、动作顺序：动机启动---油缸下行----压制----保压（时间可调）----回程----顶出----退回液压泵站是指独立的液压装置，按主机的要求提供可控制方向、压力及流量的液压油，适用于主机与液压机械上。用户购买后只要将液压泵站与主机上的执行机构（油缸或油马达）用油管连接，液压机械即可实现各种规定的动作和工作循环。2【液压泵站结构形式】结构形式：主要以电机-泵装置的结构形式、安装位置及冷却方式来区分。按电机-泵装置的结构形式、安装位置可分为三种：1、上置立式：电机-泵装置立式安装在油箱盖板上，主要用于定量泵系统。2、上置卧式：电机-泵装置卧式安装在油箱盖板上，主要用于定量泵系统，便于流量调节。3、旁置式：电机-泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用电机-泵装置，主要用于油箱容积大于 250 升，电机功率大于 7.5 千瓦的系统。【型号选择】YZL160E-D2.2GYZ-液压泵站L-结构型式：L=设置立式、W=上置卧式、B=旁卧式160-油箱容积（升）E-压力等级：无标记=6.3MPA；E=16MPA；F=21MPA ；H=31.5MPAD-油泵类型：D=单级叶片泵；S=双级叶片泵，B=变量叶片泵，C=齿轮泵，Z=柱塞泵2.2-电动机功率（前瓦）G-回路连接形式：无标记=集成块式；G=板式元件管路连接34567
