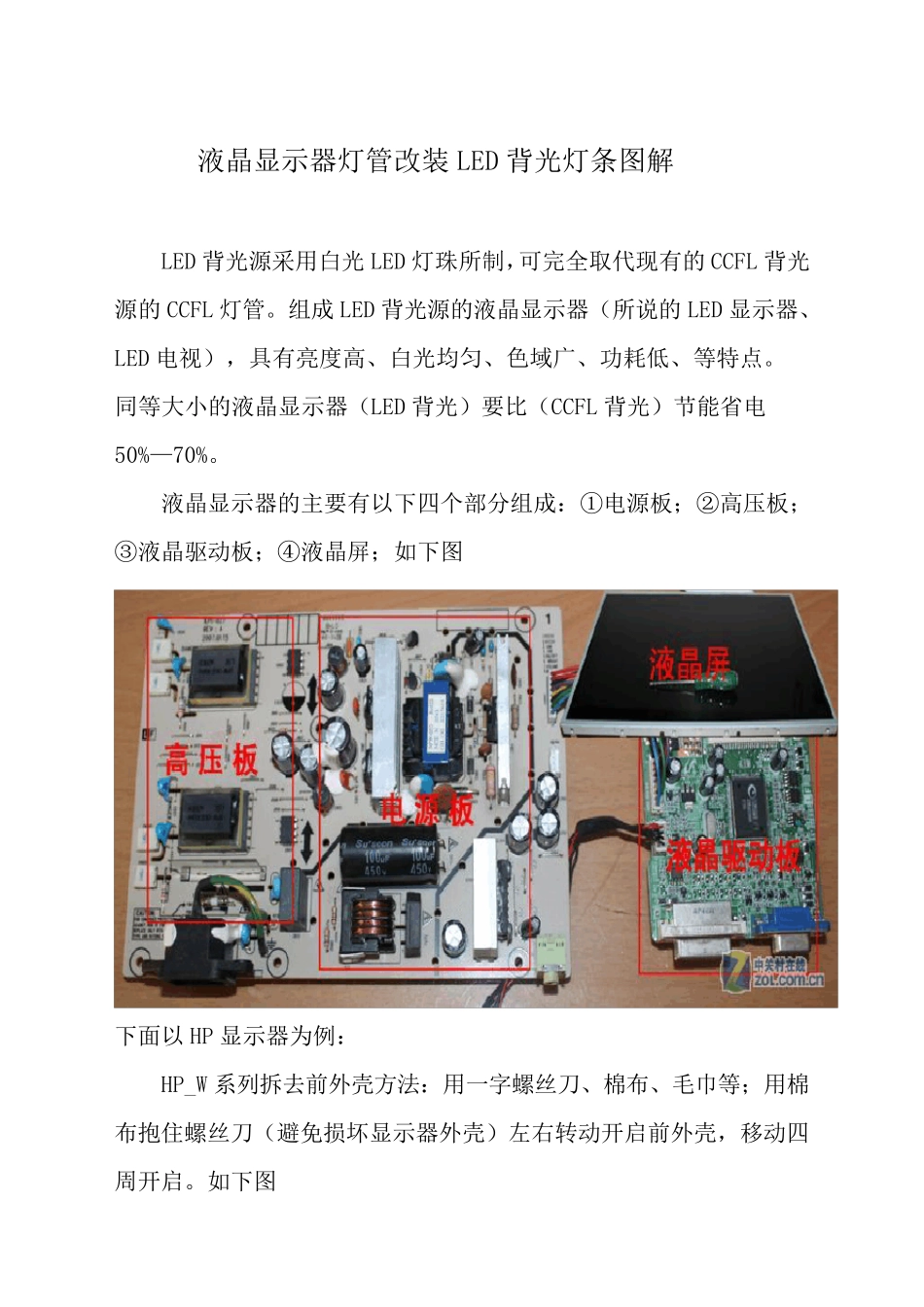

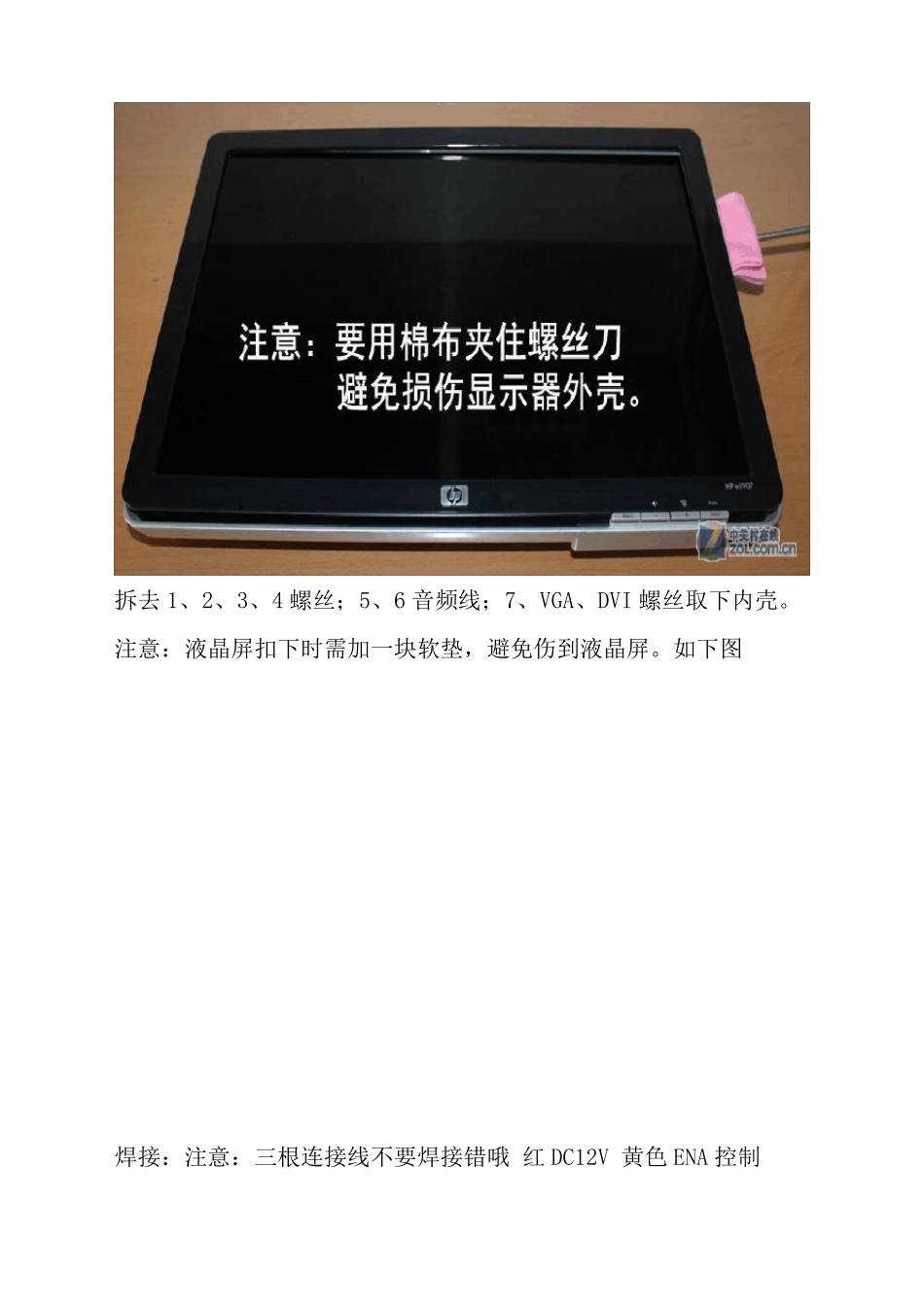

液晶显示器灯管改装LED 背光灯条图解 LED 背光源采用白光LED 灯珠所制,可完全取代现有的CCFL 背光源的CCFL 灯管。组成LED 背光源的液晶显示器(所说的LED 显示器、LED 电视),具有亮度高、白光均匀、色域广、功耗低、等特点。 同等大小的液晶显示器(LED 背光)要比(CCFL 背光)节能省电50%—70%。 液晶显示器的主要有以下四个部分组成:①电源板;②高压板;③液晶驱动板;④液晶屏;如下图 下面以 HP 显示器为例: HP_W 系列拆去前外壳方法:用一字螺丝刀、棉布、毛巾等;用棉布抱住螺丝刀(避免损坏显示器外壳)左右转动开启前外壳,移动四周开启。如下图 拆去1、2、3、4 螺丝;5、6 音频线;7、VGA、DVI 螺丝取下内壳。 注意:液晶屏扣下时需加一块软垫,避免伤到液晶屏。如下图 焊接:注意:三根连接线不要焊接错哦 红 DC12V 黄色 ENA 控制线 黑色 GND/0 线,在固定LED 驱动板时,由于LED 驱动板上的两个小电容过高,导致个别外壳固定不上,这时再把两个小电容放到就一切 OK 如下图 拆屏: 1、用小一字螺丝刀小心敲开取下液晶显示屏金属框架,再用小十字螺丝刀取下背面液晶显示屏主板护盖螺丝; 2、用 VIP 卡小心敲开液晶屏,再用左右其中一端向另一端划过,小心取下液晶屏,正面向下放置干净、无尘处。 注:VIP 卡划过时保持伸入液晶屏底部 2mm,切记不要过深勿伤到液晶模组。原因:个别液晶模组下面沾有双面胶; 3、用 VIP 卡取下塑料框架。 换背光:取下CCFL 灯管更换LED 背光灯条,安装LED 背光灯条时需要高温3M 双面胶固定灯条,左端对齐灯槽的另一端。 如下图 换好LED 背光灯条后,一定要用纯净水擦除或软毛刷清除彩光膜上的污点,不要用液晶清洁剂含化学物品之类的清洁水清理,避免伤到彩光膜,切记哦。 如下图 OK 剩余的自己搞定吧,祝你顺利! 改装后效果
