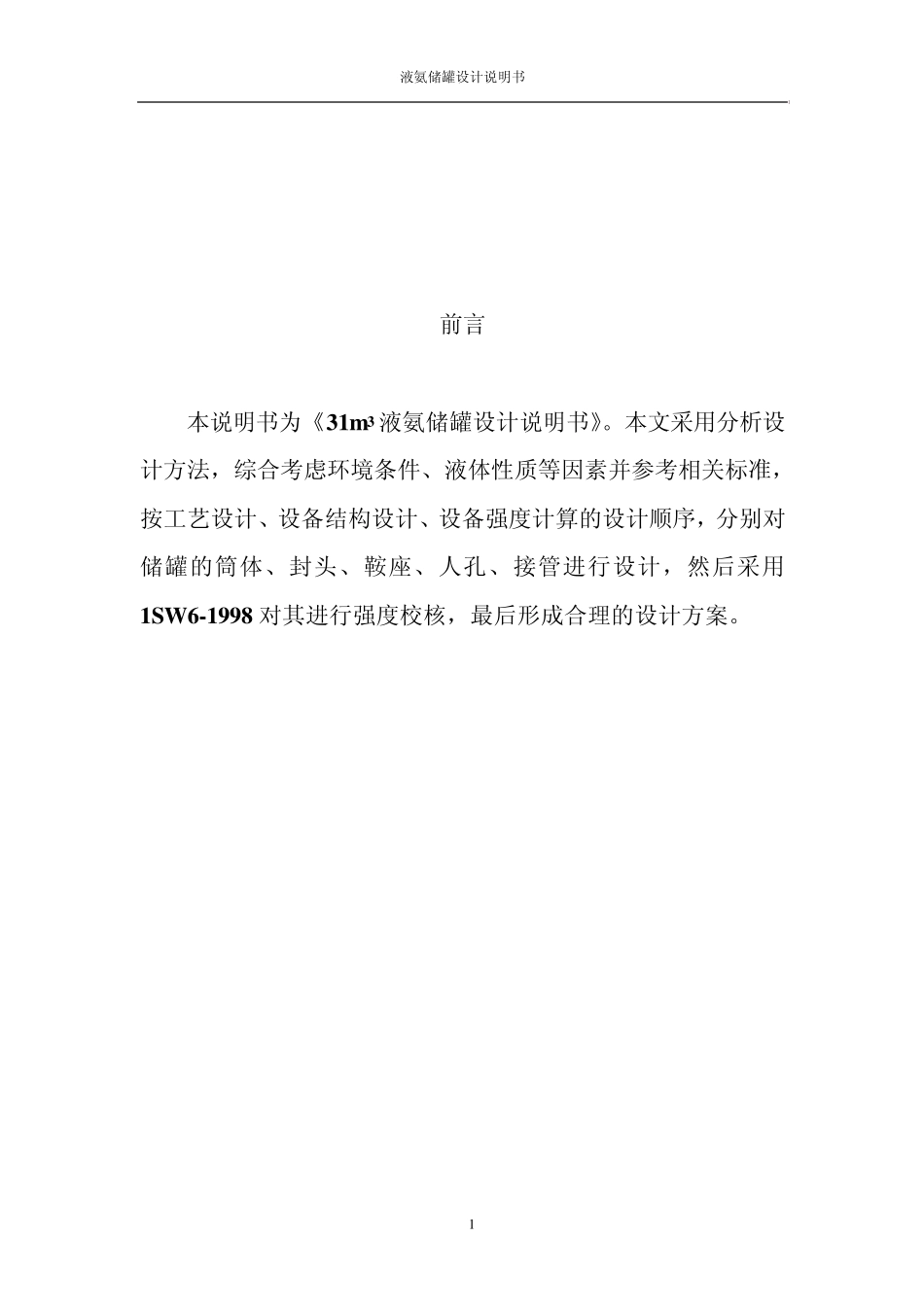

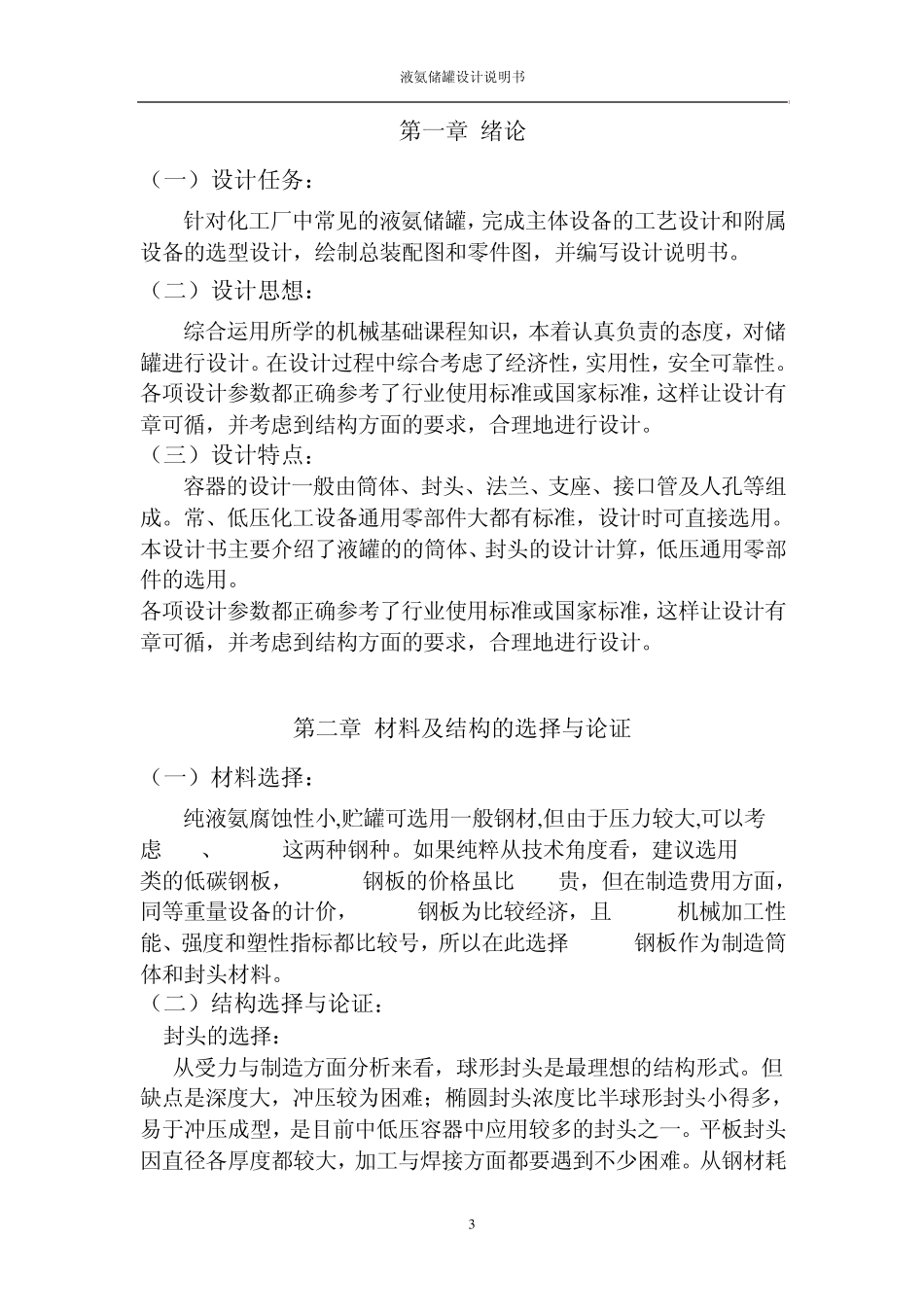

液氨储罐设计说明书 1 前言 本说明书为《31m3 液氨储罐设计说明书》。本文采用分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用1SW6-1998 对其进行强度校核，最后形成合理的设计方案。 液氨储罐设计说明书 2 目录 附：设计任务书…………………………………………….2 第一章 绪 论…………………………………………… .3 （一）设计任务…………………………………………….3 （二）设计思想…………………………………………….3 （三）设计特点…………………………………………….3 第二章 材料及结构的选择与论证…………………………3 （一）材料选择……………………………………………..3 （二）结构选择与论证……………………………………..3 第三章 设计计算……………………………………………5 （一）计算筒体的壁厚……………………………………..5 （二）计算封头的壁厚……………………………………..6 （三）水压试验及强度校核………………………………..6 （四）选择人孔并核算开孔补强…………………………..7 （五）核算承载能力并选择鞍座…………………………..9 （六）选择液面计…………………………………………..9 （七）选择压力计………………………………………….1 0 （八）选配工艺接管……………………………………….1 0 第四章 设计汇总…………………………………………...1 1 第五章 结束语……………………………………………...1 2 第六章 参考文献……………………………………………1 3 液氨储罐设计说明书 3 第一章 绪论 （一）设计任务： 针对化工厂中常见的液氨储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。 （二）设计思想： 综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。在设计过程中综合考虑了经济性，实用性，安全可靠性。各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。 （三）设计特点： 容器的设计一般由筒体、封头、法兰、支座、接口管及人孔等组成。常、低压化工设备通用零部件大都有标准，设计时可直接选用。本设计书主要介绍了液罐的的筒体、封头的设计计...
