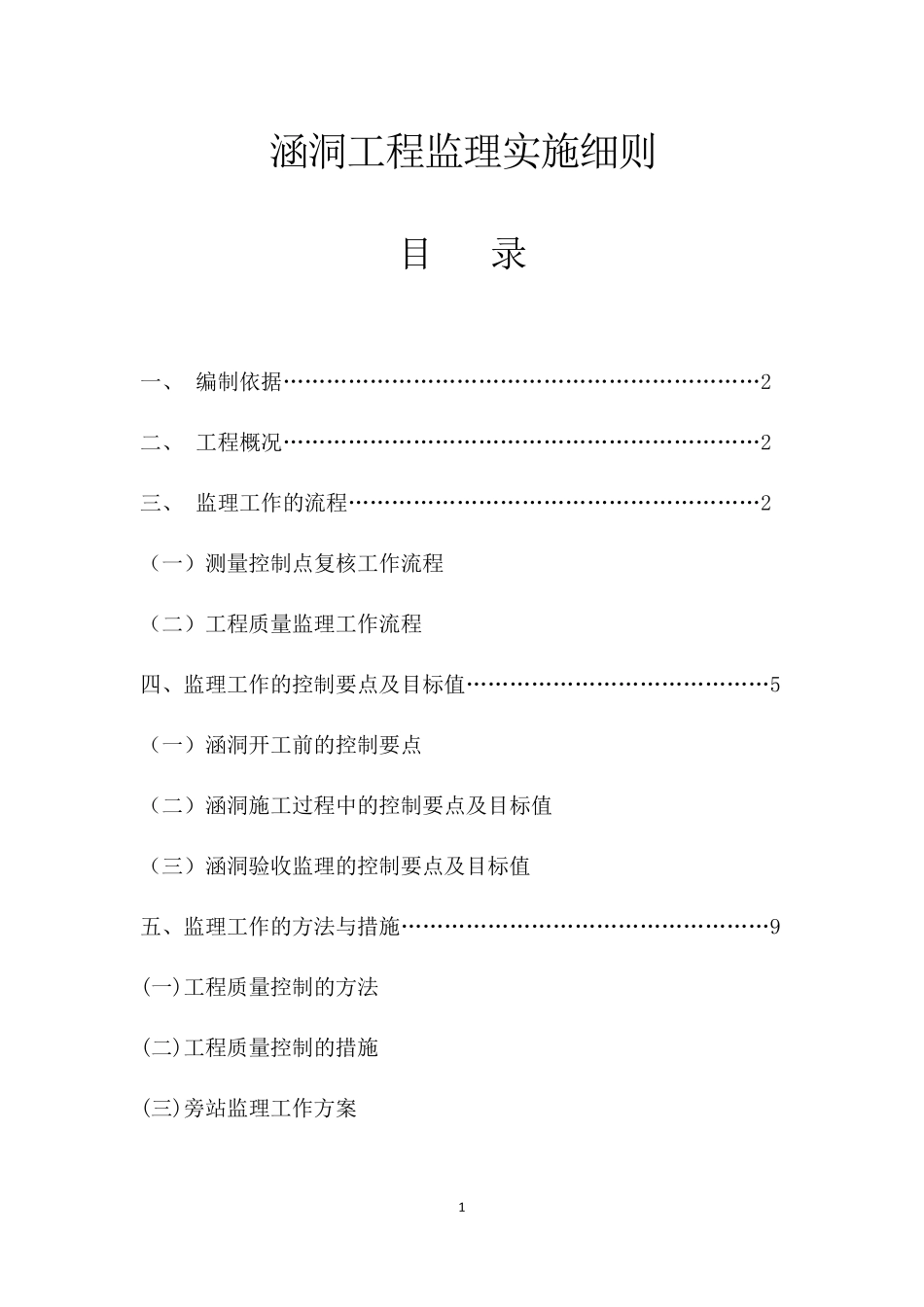

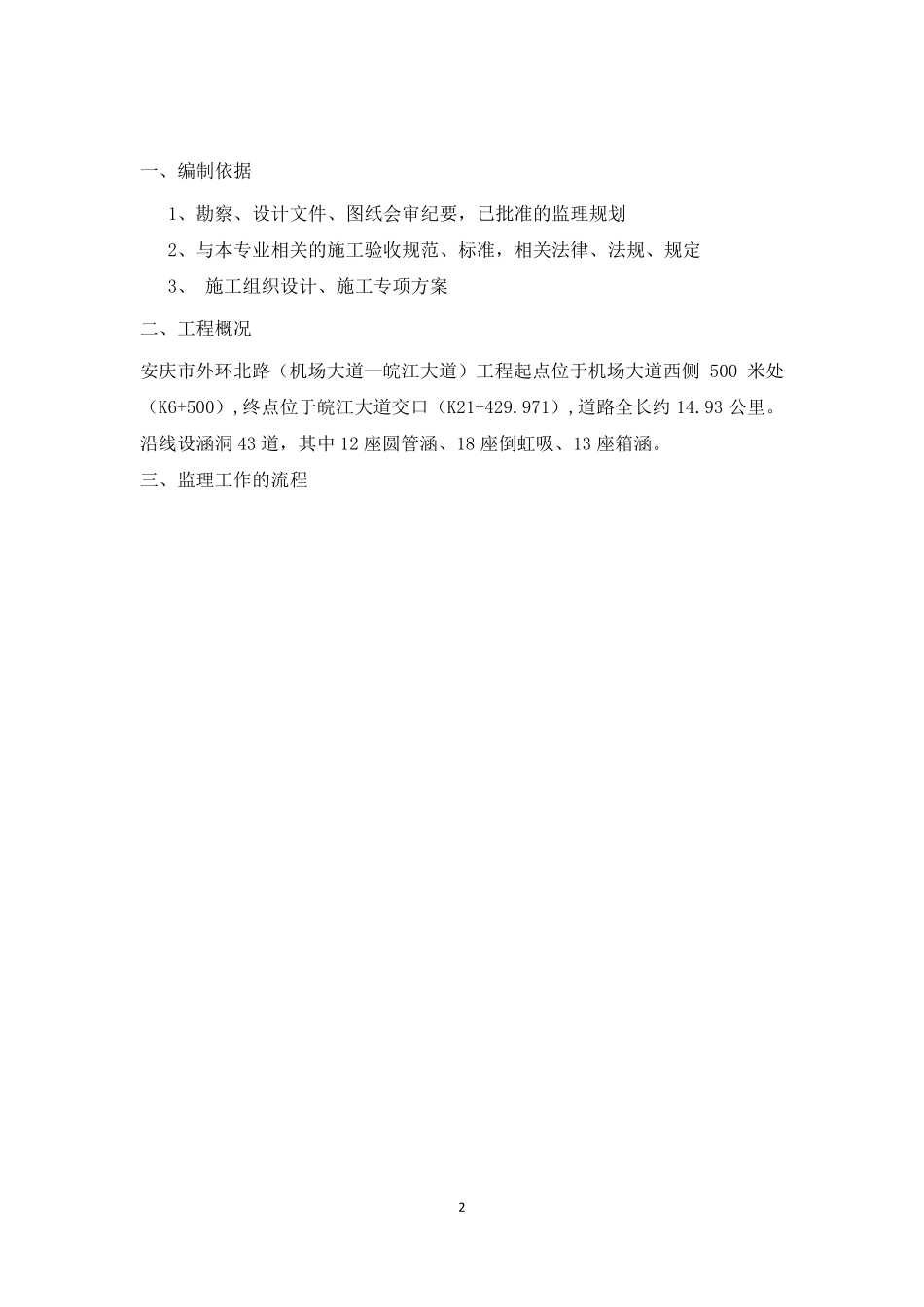

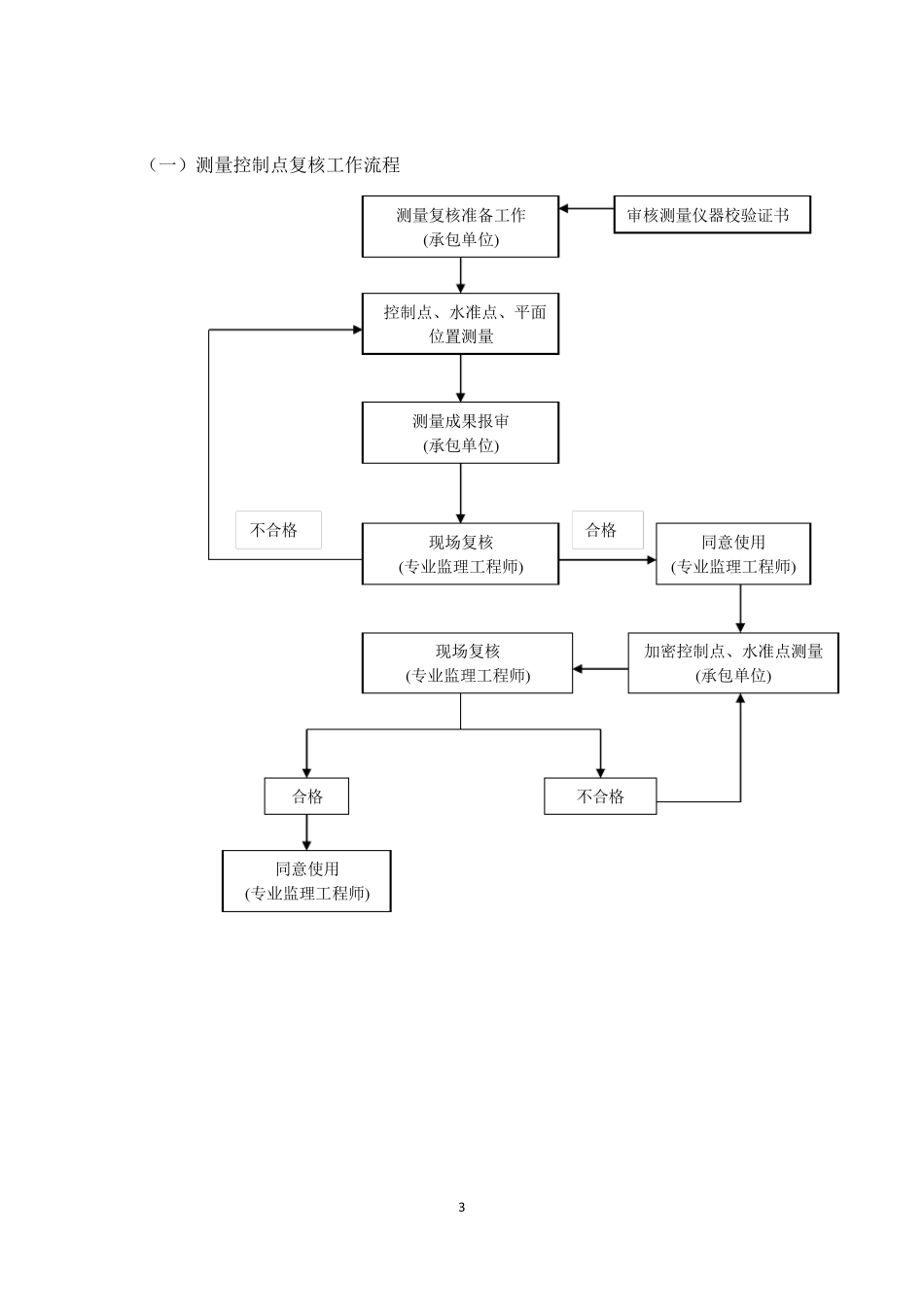

1 涵洞工程监理实施细则 目 录 一、 编制依据…………………………………………………………2 二、 工程概况…………………………………………………………2 三、 监理工作的流程…………………………………………………2 (一)测量控制点复核工作流程 (二)工程质量监理工作流程 四、监理工作的控制要点及目标值……………………………………5 (一)涵洞开工前的控制要点 (二)涵洞施工过程中的控制要点及目标值 (三)涵洞验收监理的控制要点及目标值 五、监理工作的方法与措施……………………………………………9 (一)工程质量控制的方法 (二)工程质量控制的措施 (三)旁站监理工作方案 2 一、编制依据 1、勘察、设计文件、图纸会审纪要,已批准的监理规划 2、与本专业相关的施工验收规范、标准,相关法律、法规、规定 3、 施工组织设计、施工专项方案 二、工程概况 安庆市外环北路(机场大道—皖江大道)工程起点位于机场大道西侧 500 米处(K6+500),终点位于皖江大道交口(K21+429.971),道路全长约 14.93 公里。沿线设涵洞 43 道,其中 12 座圆管涵、18 座倒虹吸、13 座箱涵。 三、监理工作的流程 3 (一)测量控制点复核工作流程 测量复核准备工作 (承包单位) 控制点、水准点、平面位置测量 审核测量仪器校验证书 测量成果报审 (承包单位) 现场复核 (专业监理工程师) 同意使用 (专业监理工程师) 合格 加密控制点、水准点测量 (承包单位) 现场复核 (专业监理工程师) 不合格 合格 同意使用 (专业监理工程师) 不合格 4 (二)工程质量监理工作流程 合格 合格 施工方按设计制作、安装模板、支撑 施工方自检 模板安装报验 监理工程师检查、复验 同意浇注砼 不合格 返工或整修 监理员旁站 合格 施工准备、测量放样 施工方自检 合格 基底承载力见证试验 不合格 返工或整修 安装模板 不合格 继续清底请设计共同确认 5 四、监理工作的控制要点及目标值 (一)涵洞开工前的控制要点 1、熟悉设计的文件、掌握设计标准及施工现场的地质条件,督促施工单位根据实际情况、制订监测、加固、保护等措施。 2、现场核对其位置、方向、长度、出入口标高、与既有沟槽、道路的连接是否相符,如有不符,应按变更设计处理。 3、严格监控轴线、净间距离、水平位置。 (二)涵洞施工过程中的控制要点及目标值 1、对特殊地基上的涵洞,注意基坑开挖后基底与设计的一...
