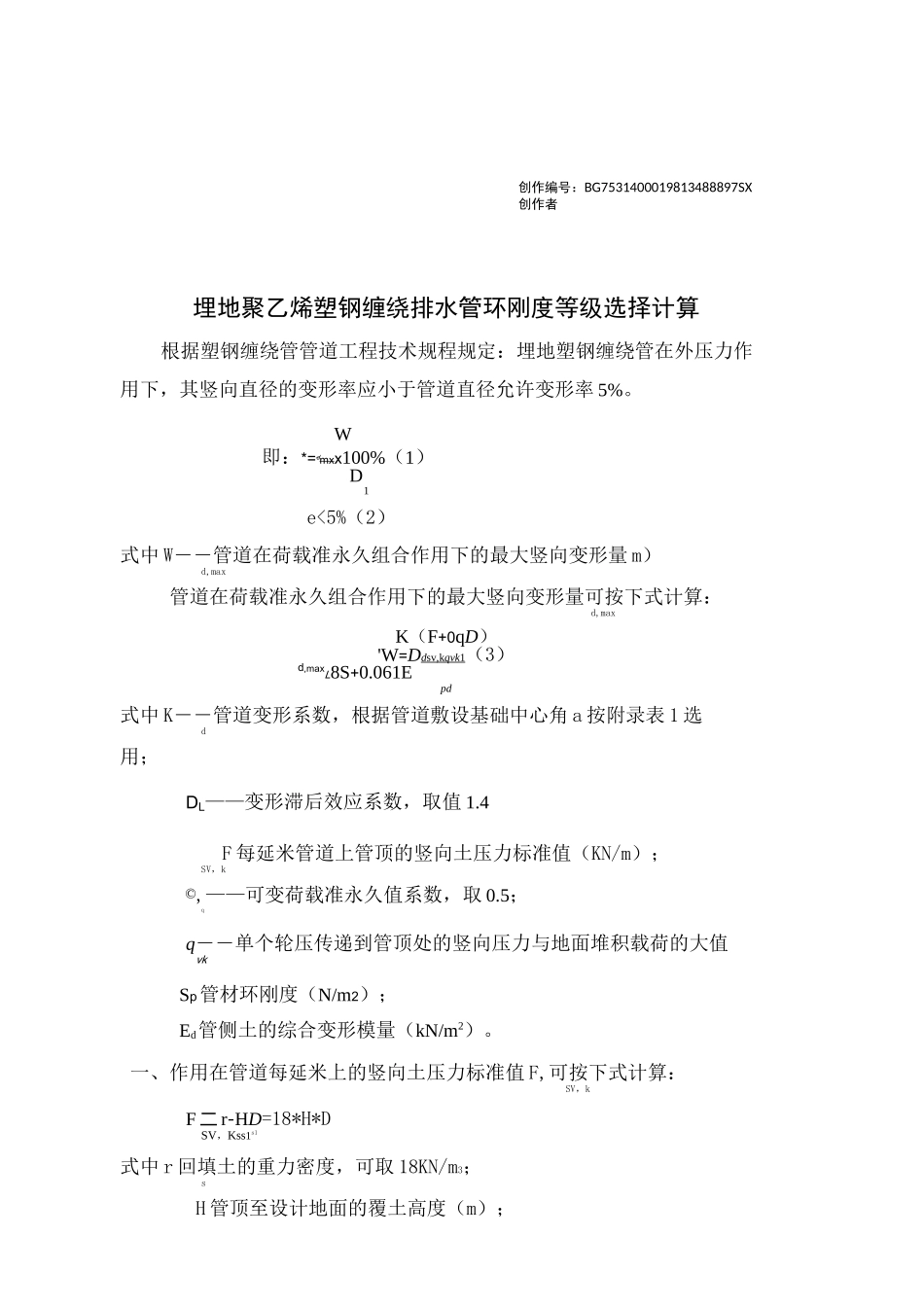

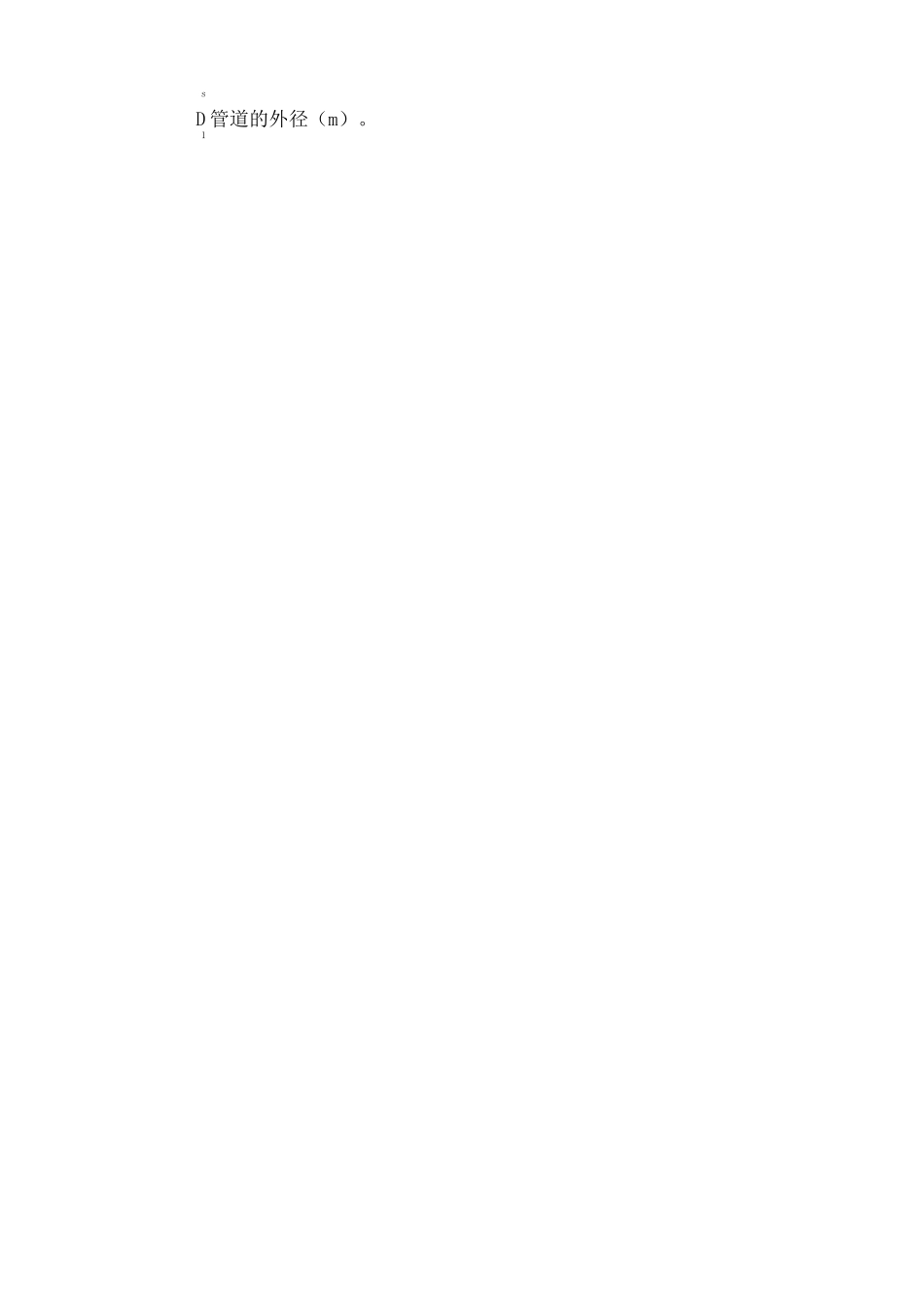

创作编号：BG7531400019813488897SX创作者埋地聚乙烯塑钢缠绕排水管环刚度等级选择计算根据塑钢缠绕管管道工程技术规程规定：埋地塑钢缠绕管在外压力作用下，其竖向直径的变形率应小于管道直径允许变形率 5%。W即：*=dmxx100%（1）D1e<5%（2）式中 W――管道在荷载准永久组合作用下的最大竖向变形量 m）d,max管道在荷载准永久组合作用下的最大竖向变形量可按下式计算：d,maxK（F+0qD）'W=Dd sv,k qvk 1 （3）d,maxL8S+0.061Epd式中 K――管道变形系数，根据管道敷设基础中心角 a 按附录表 1 选d用；DL——变形滞后效应系数，取值 1.4F 每延米管道上管顶的竖向土压力标准值（KN/m）；SV，k©,——可变荷载准永久值系数，取 0.5；qq――单个轮压传递到管顶处的竖向压力与地面堆积载荷的大值vkSp管材环刚度（N/m2）；Ed管侧土的综合变形模量（kN/m2）。一、作用在管道每延米上的竖向土压力标准值 F,可按下式计算：SV，kF 二 r-HD=18*H*DSV，Kss1s1式中 r 回填土的重力密度，可取 18KN/m3；sH 管顶至设计地面的覆土高度（m）；sD 管道的外径（m）。1根据上式可计算不同覆土高度情况下的作用在管道上竖向土压力标准值（见下表）:表 1：作用在管道上竖向土压力标准值管顶覆土厚度 H（m）sF(KN/m)SV，k1.018.0D11.527.0D12.036.0D12.545.0D13.054.0D13.563.0D14.072.0D14.581.0D15.090.0D1二、作用在管道上的可变作用取地面车辆荷载与地面堆积载荷的大值，地面车辆荷载标准值按城-B 级考虑（参照 04S520,埋地塑料排水管道施工标准图集），作用在管道上的可变作用标准值见表 2：表 2：作用在管道上的可变作用标准值H(m)s城-A①q*qvk*Dl(KN/m)城-B①q*qvk*D1(KN/m)地面堆载①q*qvk*D1(KN/m)1.018.37D15D1n作编号：BG7531400019813488897SX作者：别如克*12.76D1.511.20D]8.90D5D]2.07.90D6.81D5D]2.55.93D5.39D]5D3.04.64D4.38D5D3.55D]4.05D]4.55D5.05D三、计算管侧土的综合变形模量 Ed管侧土的综合变形模量 Ed，可按下列公式计算：E 二：・Ede:=——1——rEa+a-i2En式中 E——管侧回填土在要求压实密度时相应的变形模量（MPa）；eE——沟槽两侧原状土的变形模量（MPa）；nZ――综合修正系数；a、a 与 B（管中心处沟槽宽度）和 D（管外径）的比值12r1有关的计算参数，可按附录表 2 确定。可得：EdEeEd-E12E即：aa1+2EeEn现考虑竹=2 时的综合变形模量 Ed:D1查附表 2 得：a=0.435a=0.565 得：E12d0.4350.565+EeE当...
