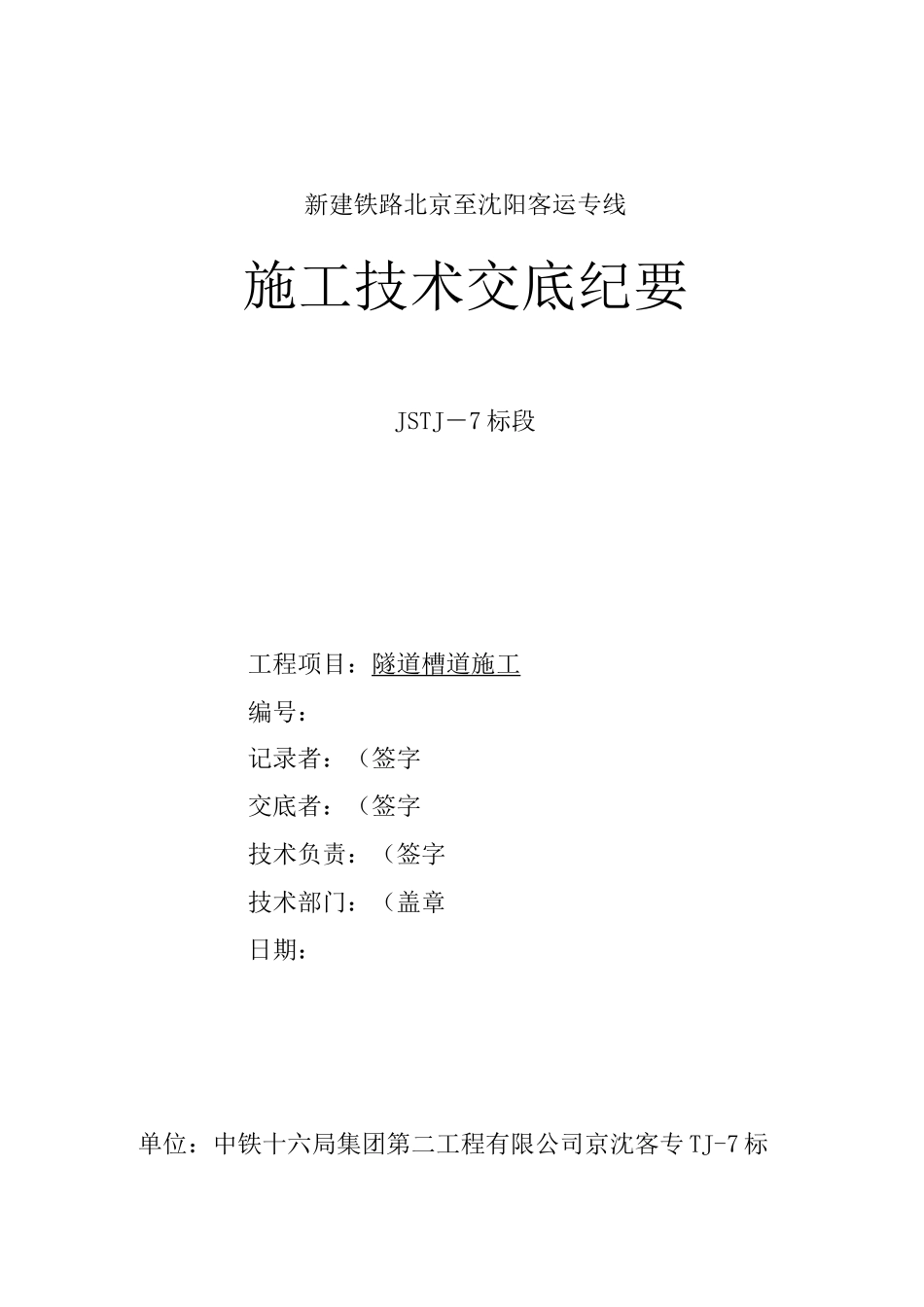

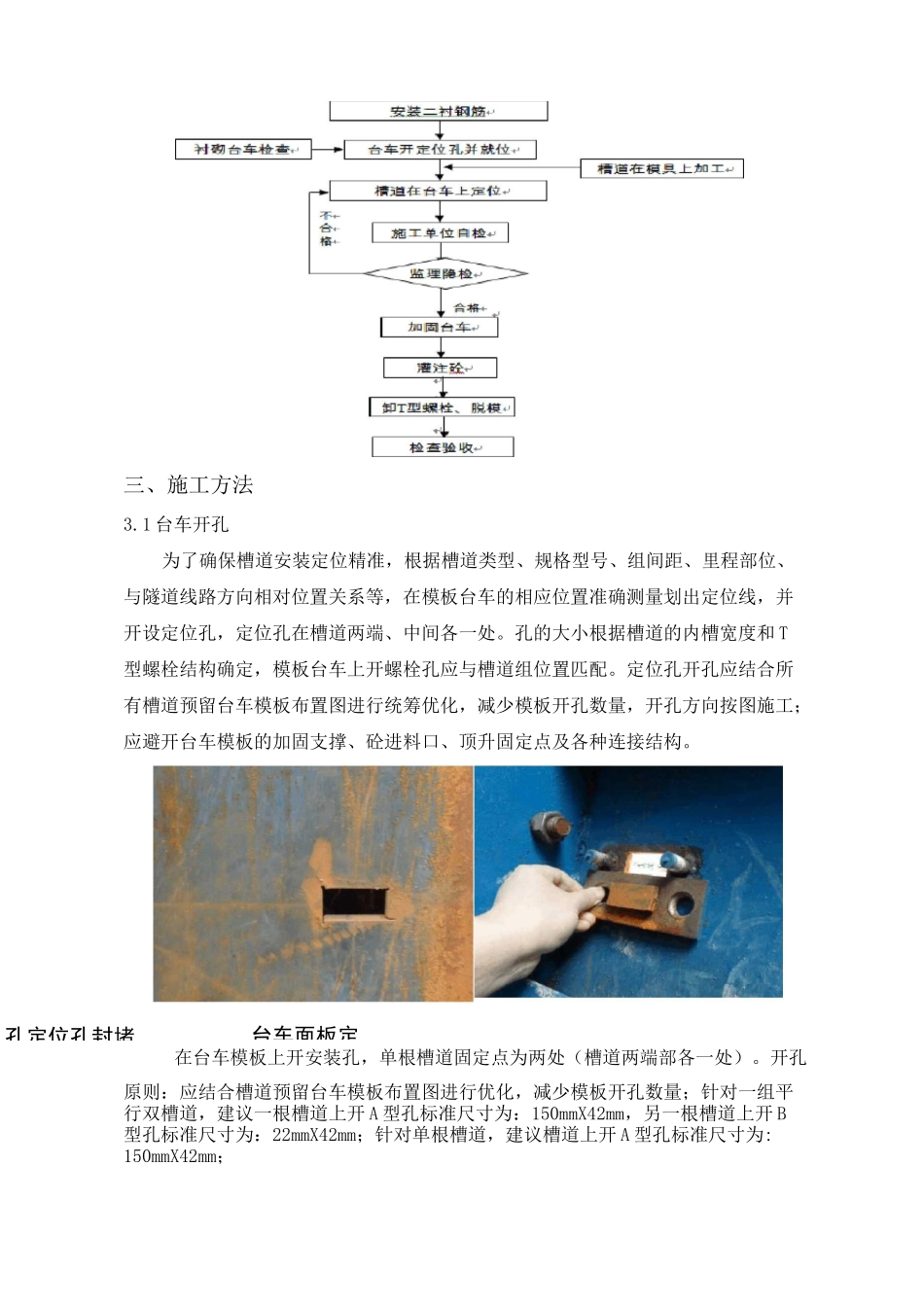

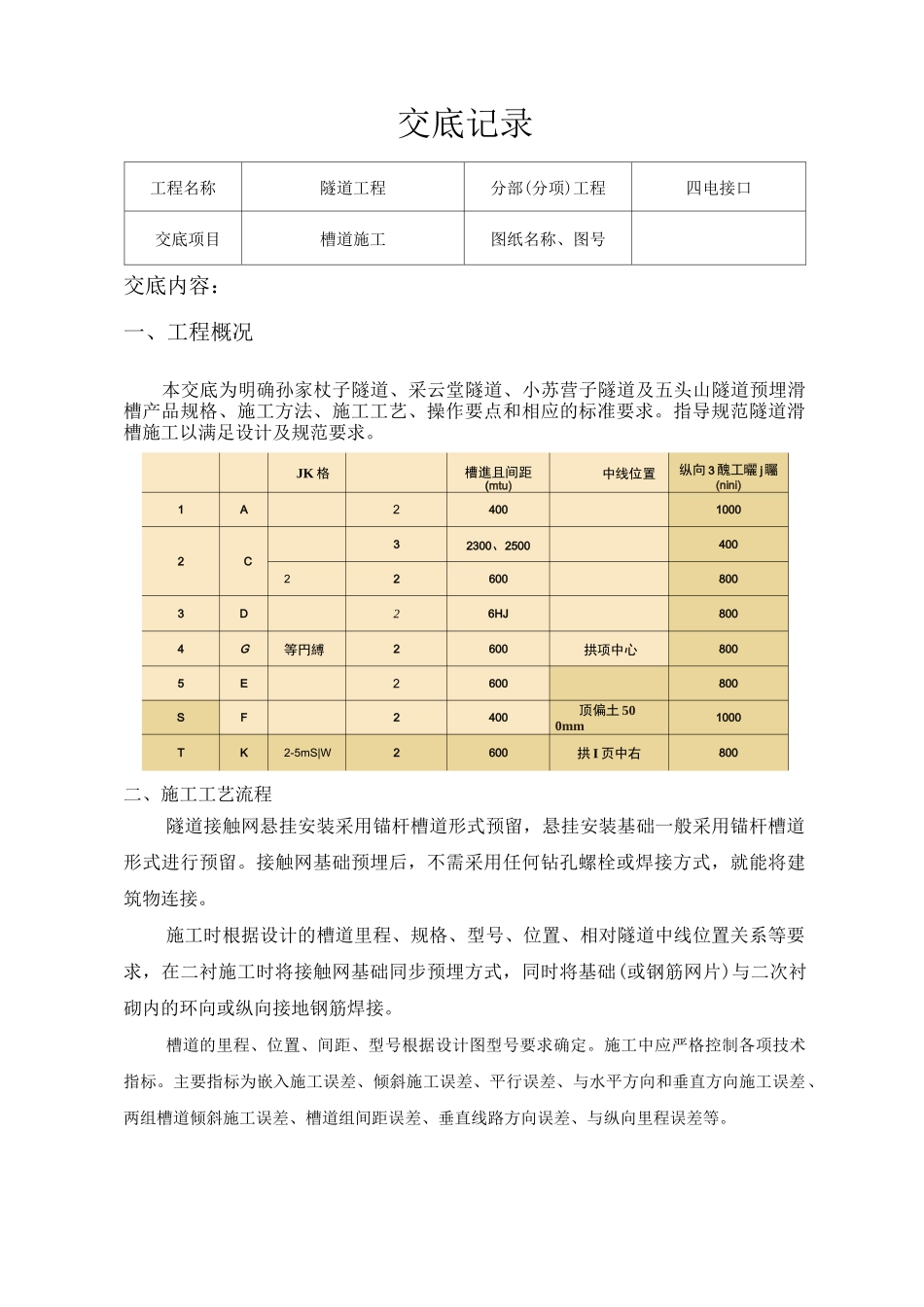

新建铁路北京至沈阳客运专线施工技术交底纪要JSTJ-7 标段工程项目:隧道槽道施工编号:记录者:(签字交底者:(签字技术负责:(签字技术部门:(盖章日期:单位:中铁十六局集团第二工程有限公司京沈客专 TJ-7 标交底记录工程名称隧道工程分部(分项)工程四电接口交底项目槽道施工图纸名称、图号交底内容:一、工程概况本交底为明确孙家杖子隧道、采云堂隧道、小苏营子隧道及五头山隧道预埋滑槽产品规格、施工方法、施工工艺、操作要点和相应的标准要求。指导规范隧道滑槽施工以满足设计及规范要求。JK 格槽進且间距(mtu)中线位置纵向 3 醜工曬 j 矚(nini)1A240010002C32300、2500400226008003D26HJ8004G等円縛2600拱项中心8005E2600800SF2400顶偏土 500mm1000TK2-5mS|W2600拱 I 页中右800二、施工工艺流程隧道接触网悬挂安装采用锚杆槽道形式预留,悬挂安装基础一般采用锚杆槽道形式进行预留。接触网基础预埋后,不需采用任何钻孔螺栓或焊接方式,就能将建筑物连接。施工时根据设计的槽道里程、规格、型号、位置、相对隧道中线位置关系等要求,在二衬施工时将接触网基础同步预埋方式,同时将基础(或钢筋网片)与二次衬砌内的环向或纵向接地钢筋焊接。槽道的里程、位置、间距、型号根据设计图型号要求确定。施工中应严格控制各项技术指标。主要指标为嵌入施工误差、倾斜施工误差、平行误差、与水平方向和垂直方向施工误差、两组槽道倾斜施工误差、槽道组间距误差、垂直线路方向误差、与纵向里程误差等。台车面板定孔定位孔封堵三、施工方法3.1 台车开孔为了确保槽道安装定位精准,根据槽道类型、规格型号、组间距、里程部位、与隧道线路方向相对位置关系等,在模板台车的相应位置准确测量划出定位线,并开设定位孔,定位孔在槽道两端、中间各一处。孔的大小根据槽道的内槽宽度和 T型螺栓结构确定,模板台车上开螺栓孔应与槽道组位置匹配。定位孔开孔应结合所有槽道预留台车模板布置图进行统筹优化,减少模板开孔数量,开孔方向按图施工;应避开台车模板的加固支撑、砼进料口、顶升固定点及各种连接结构。在台车模板上开安装孔,单根槽道固定点为两处(槽道两端部各一处)。开孔原则:应结合槽道预留台车模板布置图进行优化,减少模板开孔数量;针对一组平行双槽道,建议一根槽道上开 A 型孔标准尺寸为:150mmX42mm,另一根槽道上开 B型孔标准尺寸为:22mmX42mm;针对单根槽道,建议槽道上开 A 型孔标准尺寸为:150mmX42mm;3. 2...
