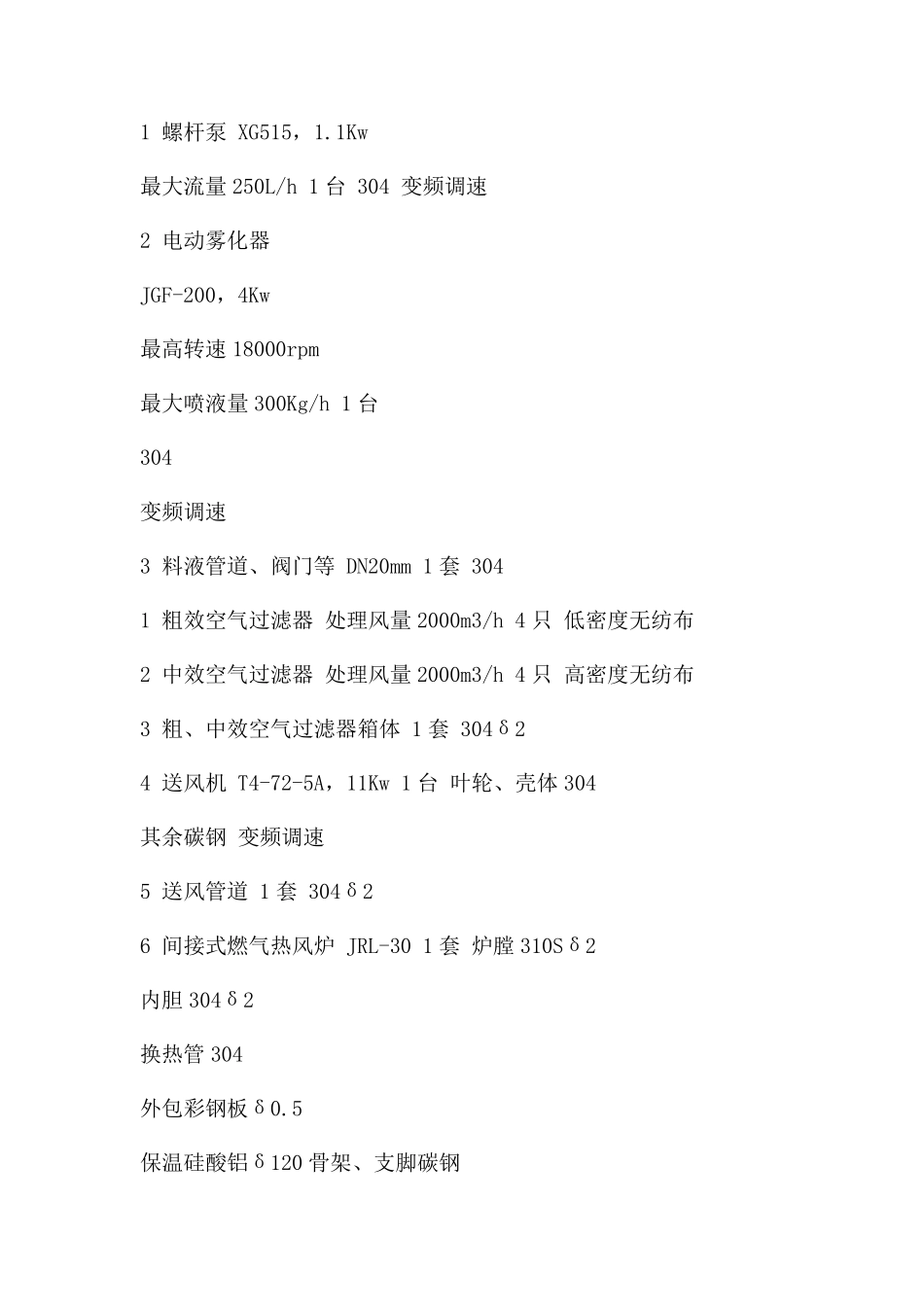

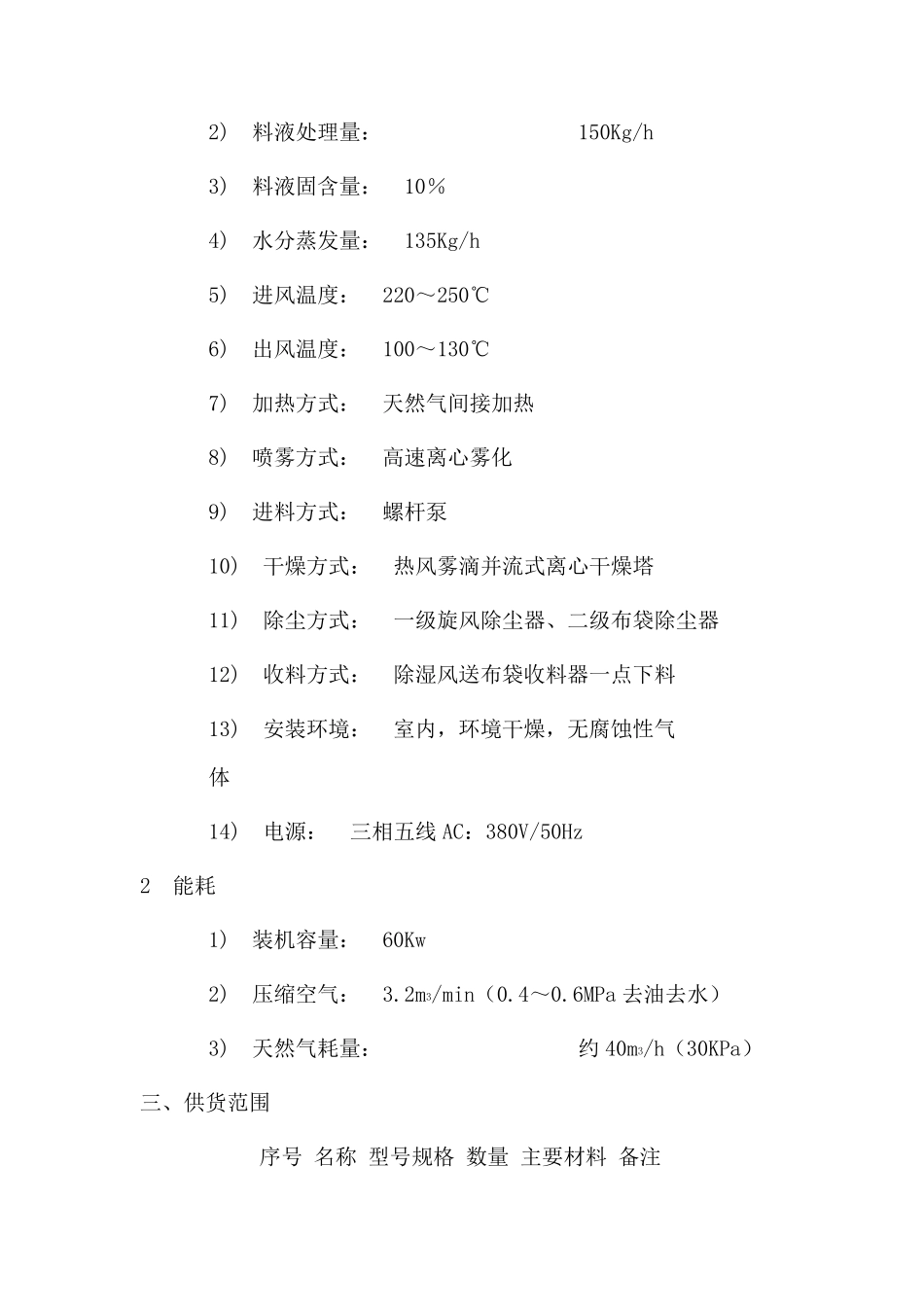

一、前言①③⑥1611 ㈡㈨ ㈧ ㈧ 高速离心喷雾干燥机采用高速离心运动的盘式雾化，将物料雾化成雾状液滴，与经过处理和特殊分布进入塔内的热空气在相配合的运动轨迹中同时进行热交换，在极短时间内蒸发掉水分，形成均匀粉状干成品。 本设备针对石墨干燥，有空气加热系统、热风分配系统、供料雾化系统、 干燥塔系统、尾气除尘排放系统、干燥塔空气气扫系统、集中收料系统、电控系统和辅助系统等组成。 二、技术要求 1 工艺参数 1) 料液名称： 石墨+水 2) 料液处理量： 150Kg/h 3) 料液固含量： 10％ 4) 水分蒸发量： 135Kg/h 5) 进风温度： 220～250℃ 6) 出风温度： 100～130℃ 7) 加热方式： 天然气间接加热 8) 喷雾方式： 高速离心雾化 9) 进料方式： 螺杆泵 10) 干燥方式： 热风雾滴并流式离心干燥塔 11) 除尘方式： 一级旋风除尘器、二级布袋除尘器 12) 收料方式： 除湿风送布袋收料器一点下料 13) 安装环境： 室内，环境干燥，无腐蚀性气体 14) 电源： 三相五线AC：380V/50Hz 2 能耗 1) 装机容量： 60Kw 2) 压缩空气： 3.2m3/min（0.4～0.6MPa 去油去水） 3) 天然气耗量： 约40m3/h（30KPa） 三、供货范围 序号 名称 型号规格 数量 主要材料 备注 1 螺杆泵 XG515，1.1Kw 最大流量250L/h 1 台 304 变频调速 2 电动雾化器 JGF-200，4Kw 最高转速18000rpm 最大喷液量300Kg/h 1 台 304 变频调速 3 料液管道、阀门等 DN20mm 1 套 304 1 粗效空气过滤器 处理风量2000m3/h 4 只 低密度无纺布 2 中效空气过滤器 处理风量2000m3/h 4 只 高密度无纺布 3 粗、中效空气过滤器箱体 1 套 304δ2 4 送风机 T4-72-5A，11Kw 1 台 叶轮、壳体304 其余碳钢 变频调速 5 送风管道 1 套 304δ2 6 间接式燃气热风炉 JRL-30 1 套 炉膛310Sδ2 内胆304δ2 换热管304 外包彩钢板δ0.5 保温硅酸铝δ120 骨架、支脚碳钢 7 天然气燃烧器 RS70/M，1.1Kw 比例调节 1 套 组件 8 热风管道 1 套 内胆304δ2 外包碳钢δ2 保温硅酸铝δ100 1 热风分配器 热风蜗壳DAR63 尼鲁对数螺旋型 1 套 内胆304δ2 保温硅酸铝δ100 外包碳钢δ3 雾化器座 导风叶片角度可调 1 套 304δ2 保温硅酸铝 2 干燥塔体 直体φ3800*4000mm 锥体锥角50° 1 套 304δ2 观察门 1 扇 304 照明装置 1 套 组件 外包 1 ...
