聚合硫酸铁烘干机-LPGФ8150型喷雾干燥机-天然气热风炉VIP免费

聚合硫酸铁烘干机-LPGФ8150型喷雾干燥机-天然气热风炉_第1页
1/6
聚合硫酸铁烘干机-LPGФ8150型喷雾干燥机-天然气热风炉_第2页
2/6

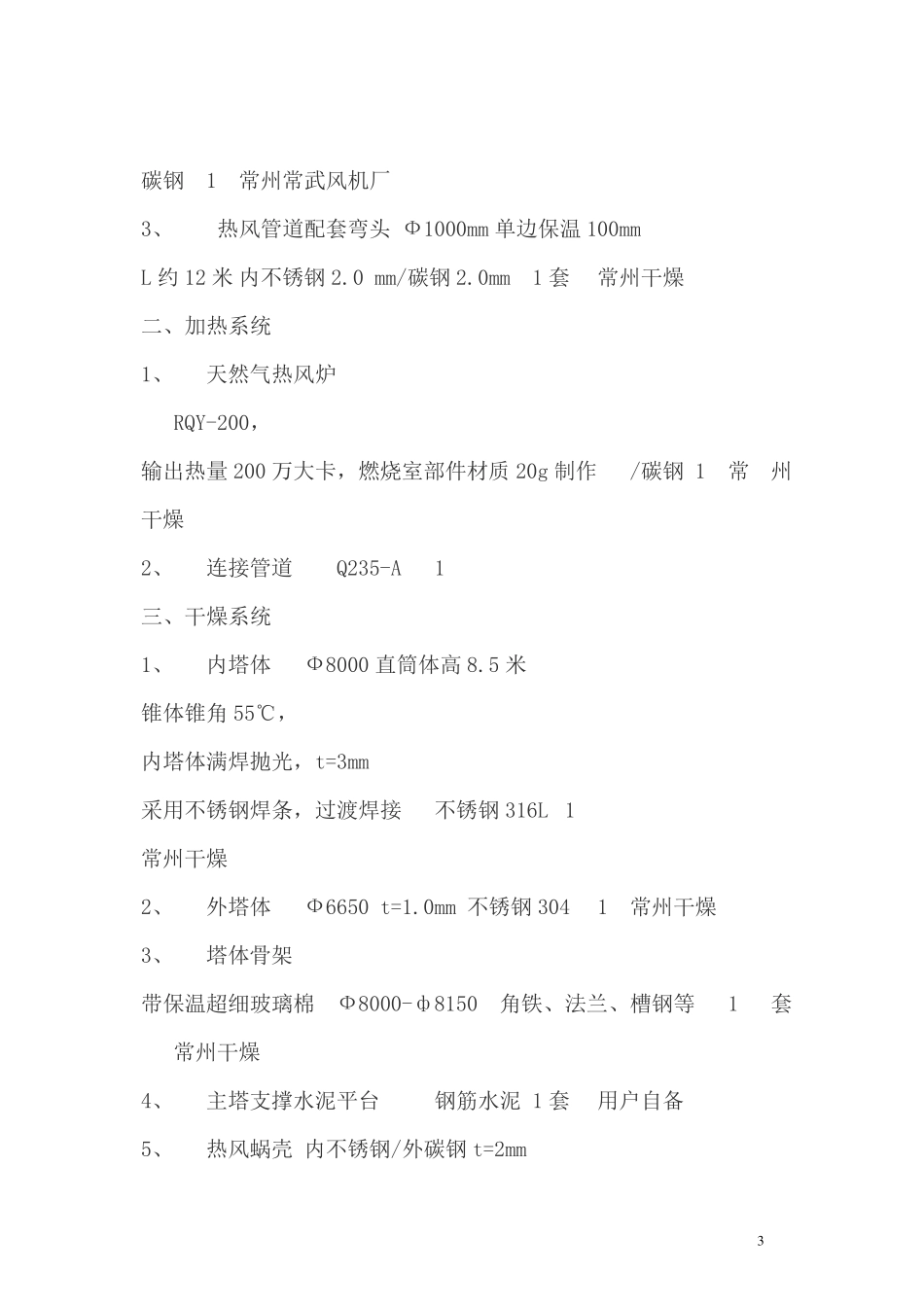

聚合硫酸铁烘干机-LPGФ8150型喷雾干燥机-天然气热风炉_第3页
3/6
1 LPGФ8150 型离心喷雾装置及相关附属设备技术文件 一、聚合硫酸铁烘干机-LPGФ8150 型喷雾干燥机及相关附属设备技术文件136.一611.二988 A、需方提供的技术规格及要求(设计依据): (1) 物料名称 净水剂(聚合硫酸铁) (2) 产量 40000 ㎏/24h (3) 产品初含水量 45% (4) 产品终含水量 3%以下 (5) 热源介质 间接式燃煤热风炉加热 B、喷雾干燥系统及附属设备主要技术参数: (1) 喷雾主塔外形尺寸 直径X 高度 φ8.15m*20.0 m (2) 装机功率 kw (3) 加热方式 200 万大卡天然气热风炉 (4) 进口温度 300℃ (5) 出口温度 90-110℃ (6) 气锤压缩空气耗量 0.2m3 /min左右(压力0.4-0.6MPa) (7) 收料方式 主塔锥体+高效长锥体旋风除尘器+水沫除 二、聚合硫酸铁烘干机-LPGФ8150 型喷雾干燥机工作原理 常温空气经空气过滤器净化后,由送风机向热风炉换热器中鼓冷风。从热风炉换热器中出来的热风,送到热风管道进入安装在干燥塔2 顶部的整流形热风分配器,热风分配器将热风均匀地送入干燥塔内。 物料由软管泵输送到安装在干燥塔顶部的离心雾化器内,在高速离心力的作用下,雾化器将料液雾化成细小的雾滴群,使料液的表面积大大增加,然后在与热空气充分交换的情况下,水份迅速蒸发,干燥成小颗粒,绝大部分物料经主塔锥体收集,部分细小物料随尾气进入旋风除尘器收集,尾气由引风机经水沫除尘排出。整个系统为全封闭式。卫生指标高,产品外观好,速溶性和流动性好,色泽一致等优点。 三、聚合硫酸铁烘干机-LPGФ8150 型喷雾干燥机供货配置一览表以及设备附件一览表 序号 设备名称 规格型号 材质 数量 生产厂家 一、送风系统 1、 空气过滤器 1500*1500*600mm 碳钢/无纺布 1 套 常州干燥 2、 送风机 配套调风阀、支架、减震垫 4-72-8C-37KW 流量25240-36427 m3/h, 压力2754-2302Pa, 转速2900rpm, 电机Y200L-2 3 碳钢 1 常州常武风机厂 3、 热风管道配套弯头 Ф1000mm 单边保温100mm L 约12 米 内不锈钢2.0 mm/碳钢2.0mm 1 套 常州干燥 二、加热系统 1、 天然气热风炉 RQY-200, 输出热量200 万大卡,燃烧室部件材质20g 制作 /碳钢 1 常州干燥 2、 连接管道 Q235-A 1 三、干燥系统 1、 内塔体 Ф8000 直筒体高8.5 米 锥体锥角55℃, 内塔体满焊抛光,t=3mm 采用不锈钢焊条,过渡焊接 不锈钢316L 1 常州干...
