小断面引水隧洞施工探讨VIP免费

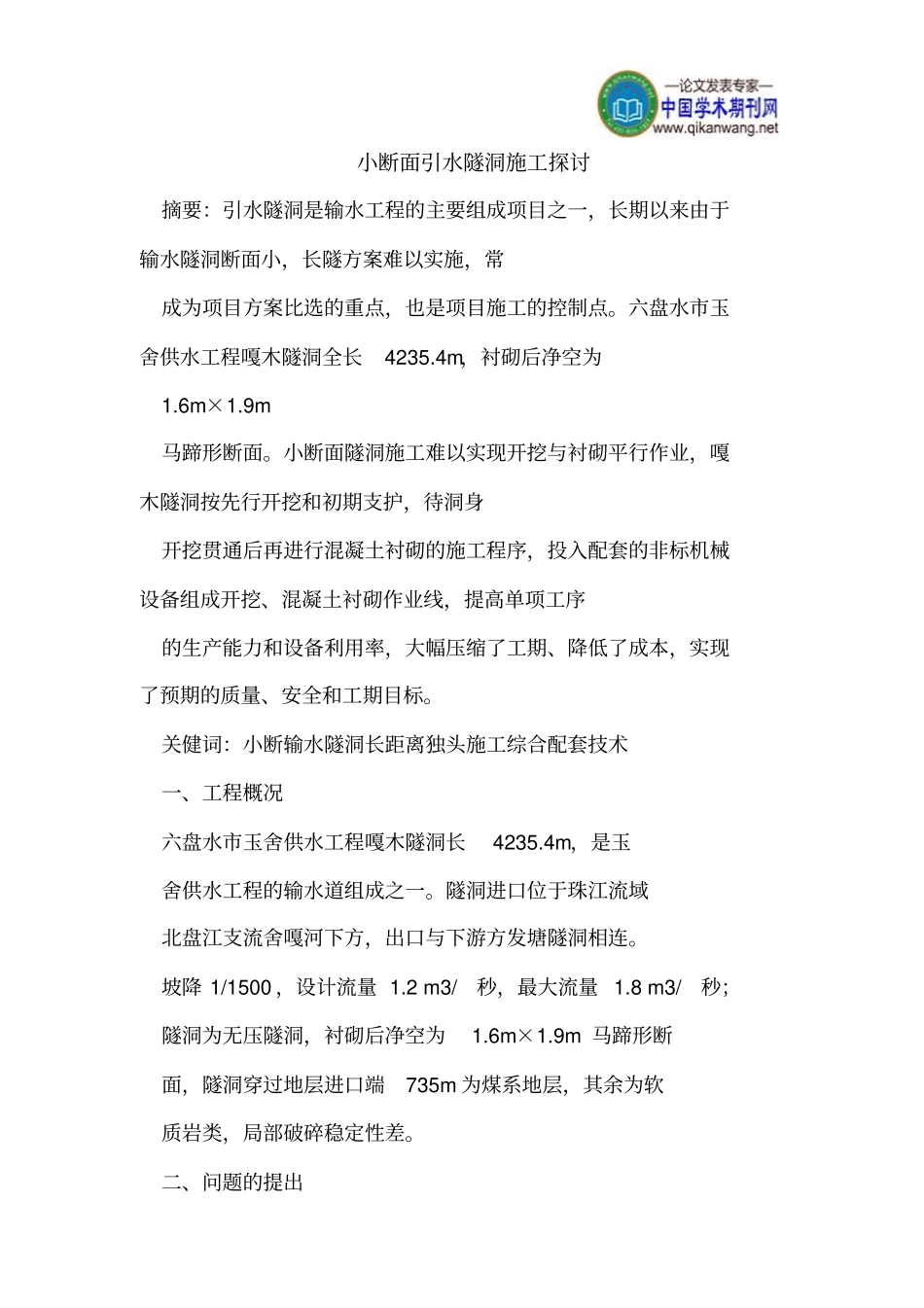

小断面引水隧洞施工探讨摘要：引水隧洞是输水工程的主要组成项目之一，长期以来由于输水隧洞断面小，长隧方案难以实施，常成为项目方案比选的重点，也是项目施工的控制点。六盘水市玉舍供水工程嘎木隧洞全长4235.4m，衬砌后净空为1.6m×1.9m 马蹄形断面。小断面隧洞施工难以实现开挖与衬砌平行作业，嘎木隧洞按先行开挖和初期支护，待洞身开挖贯通后再进行混凝土衬砌的施工程序，投入配套的非标机械设备组成开挖、混凝土衬砌作业线，提高单项工序的生产能力和设备利用率，大幅压缩了工期、降低了成本，实现了预期的质量、安全和工期目标。关健词：小断输水隧洞长距离独头施工综合配套技术一、工程概况六盘水市玉舍供水工程嘎木隧洞长4235.4m，是玉舍供水工程的输水道组成之一。隧洞进口位于珠江流域北盘江支流舍嘎河下方，出口与下游方发塘隧洞相连。坡降 1/1500 ，设计流量 1.2 m3/ 秒，最大流量 1.8 m3/ 秒；隧洞为无压隧洞，衬砌后净空为1.6m×1.9m 马蹄形断面，隧洞穿过地层进口端735m 为煤系地层，其余为软质岩类，局部破碎稳定性差。二、问题的提出嘎木隧洞横断面净空小，最大独头施工长度在2km 左右，若采用开挖与衬砌逐段顺序作业，则工效低，工作面转换时间长，且难以选配机械设备；仅靠小型机具操作，进度慢，随着洞身的延伸，运输困难，施工难度更大。针对这种状况，寻找一种快速的施工组织模式，采用配套的专项机械设备组成机械化施工作业线，形成较高的、均衡的生产能力是确保项目按期完成的关键。在小断面引水隧洞内采用机械设备配套技术组成隧洞开挖与混凝土衬砌作业线，存在以下难点：1. 要求洞内运输设备容量大、运输能力大，如此可以减少工序衔接时间；要求运输设备横截面小、机动性强，减小与洞内其它设施之间的干扰；2. 嘎木隧洞开挖净空为2.4 ｍ ×2.7 ｍ，衬砌后净空为 1.6 ｍ ×1.9 ｍ（马蹄形断面），洞身衬砌为全断面一次成型，因此难以组织开挖与衬砌实施平行作业。3. 若采取洞身开挖完成后再进行混凝土衬砌，则从洞身开挖成型到混凝土衬砌完成间隔时间过长，期间为确保洞身围岩稳定，需加强日常监控量测，及时对洞身变形地段采取临时补强支护措施。经过对嘎木隧洞的多方案比较分析，确定的基本施工顺序为：洞身开挖完成后再进行混凝土衬砌，在洞身开挖成型后辅以补强临时支护措施保证在隧洞未衬砌之前的洞身稳定，如此可以避开洞身开挖与衬砌作业两条施工作业线之间的运输干扰。总体施工顺序为隧...
