气体流量标准装置VIP专享VIP免费

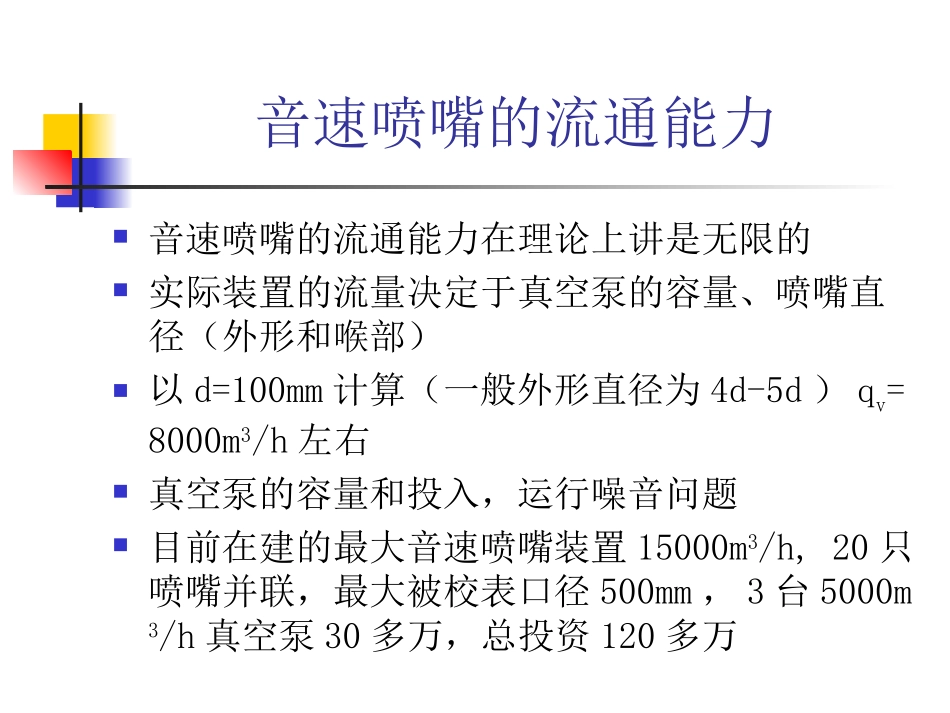

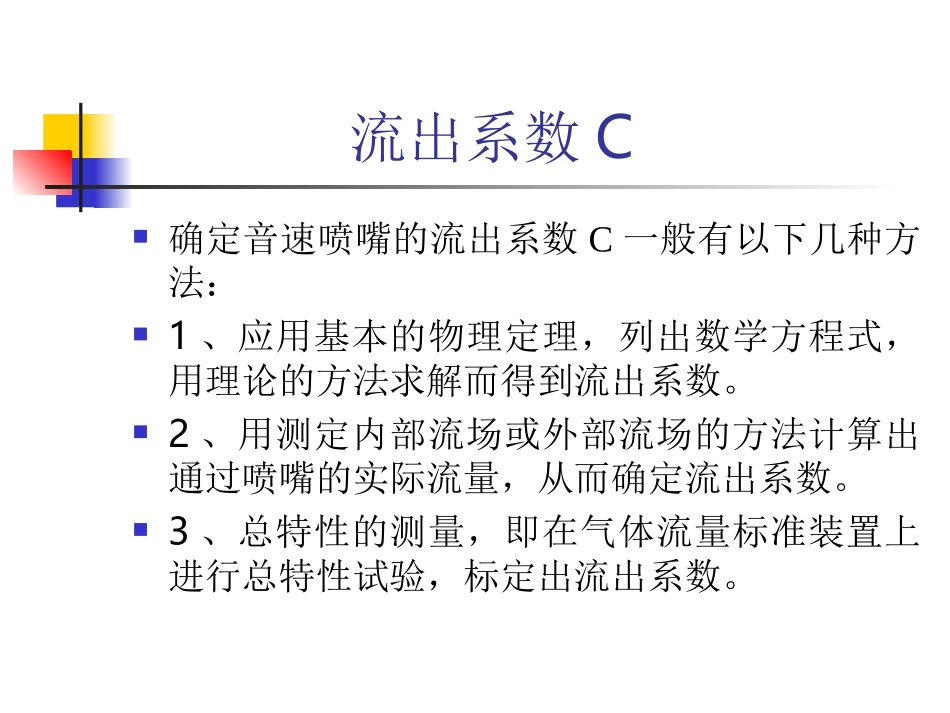

音速喷嘴的流通能力音速喷嘴的流通能力在理论上讲是无限的实际装置的流量决定于真空泵的容量、喷嘴直径（外形和喉部）以d=100mm计算（一般外形直径为4d-5d）qv=8000m3/h左右真空泵的容量和投入，运行噪音问题目前在建的最大音速喷嘴装置15000m3/h,20只喷嘴并联，最大被校表口径500mm，3台5000m3/h真空泵30多万，总投资120多万计量院音速喷嘴音速喷嘴气体流量标准装置采用负压法,用于检定、测试各类气体流量仪表、仪器。其主要技术指标如下流量范围：(0.1～1300)m3／h检定介质：空气不确定度：0.2％(k=2)流出系数C确定音速喷嘴的流出系数C一般有以下几种方法：1、应用基本的物理定理，列出数学方程式，用理论的方法求解而得到流出系数。2、用测定内部流场或外部流场的方法计算出通过喷嘴的实际流量，从而确定流出系数。3、总特性的测量，即在气体流量标准装置上进行总特性试验，标定出流出系数。测流场法用于标定或测量大口径流量仪表认为制造一个稳流区，在该稳流区的流速分布几乎是均匀的，然后用标准仪器（热线风速仪、激光多普勒、毕托管等）测量流速，计算流量只要流场稳定，用该方法标定音速喷嘴的不确定度为0.3％左右，与PVTt法比，最大偏差为0.45％计量院风洞风洞装置建于一九九一年,经测试符合低速风洞标准要求。主要用于测试、检定工作用皮托管及其它各类风速计，满足目前国内风速仪表测试工作的需要。其主要技术指标如下:流速测量范围：0.2～30m/s风洞气流稳定性相对偏差：＜0.5%风洞气流均匀性相对偏差：＜1.5%最大噪声：82dB德国PTB的LDA装置流量范围：(65~5500)m³/h风洞口径：100mm、200mm最大流速：60m/s不确定度：0.1%(k=2)注：新建风洞口径316mm，最大流速80m/s标准体积管原理12345678¼ÆÊýÆ÷1±»Ð£±í£¬2½»»»Æ÷£¬3Çò£¬4ÖÕÖ¹¼ì²âÆ÷£¬5Æðʼ¼ì²âÆ÷£¬6Ìå»ý¹Ü£¬7¼ÆÁ¿¶ÎÈÝ»ý£¬8Âö³å¼ÆÊýÆ÷ͼ14¡ª11µ¥ÏòÇòÐͱê×¼Ìå»ý¹ÜÔÀíʾÒâͼ皂膜气体流量标准装置用于微小流量ÆøÔ´½ØÖ¹·§µ÷½Ú·§ÔíĤ¹Ü½ºÇò¿ÌÏß±»Ð£Á÷Á¿¼ÆPPTT计量院皂膜气体流量标准装置主要技术指标如下:玻璃管容积：25mL～1000mL流量范围：(0～2000)mL／min检定介质：空气不确定度：0.5%(1000mL管，k=2),1.0%(25～500mL管，k=2)置换法气体流量标准装置PTHHTP¸ßºãλ²Û±»Ð£±íˮλ¼Æ·§1µ÷½Ú·§·ÅË®·§¼ÆÁ¿ÈÝÆ÷ˮλ¼ÆHTP±»Ð£Á÷Á¿¼Æ·§4PTH¼ÆÁ¿ÈÝÆ÷¹ýÂËÆ÷¿ÕÆøÁ÷±Ã±ÃË®Á÷Ë®Á÷±ê×¼Á÷Á¿¼Æ·§1·§3·§2·§5气排水法装置气囊法气体流量标准装置TP±»Ð£±í·§1±ê×¼±í·§3·§2TPÆøÄÒƽºâ´¸Òý·ç»ú活塞式气体流量标准装置Ë¿¸Ë»îÈûÃÜ·âȦÆøÊÒµ¼Æø¹Ü±»Ð£Á÷Á¿¼Æµç»úͼ14¡ª37»îÈûʽÆøÌåÁ÷Á¿±ê×¼×°ÖòâÁ¿ÒÇ循环回路标准表比较法ÒDZíÅÌ25mÊÔÑé¶Î±»Ð£±í±ê×¼Á÷Á¿¼Æ·§3·§4·§1ÖáÁ÷·ç»úÈí½Ó¹Ü²Ù×÷̨标准表涡轮流量计，600的涡轮，每米流速大约1000m3/h左右，800的涡轮，每米流速大约1800m3/h左右；容积式流量计，适用于中小流量；文丘里流量计，流量可以设计得很大，对安装场地有较高要求；循环回路标准表法特点投入比较大占地比较大标准流量计是关键标准涡轮流量计：口径一般小于Φ600，有可动部件，性能不能保持长期不变；文丘里占地较大，精度有限方案比较音速喷嘴法：系统比较复杂，占地面积较大，大喷嘴标定困难，投入过大，运行噪音很大；循环回路标准表比较法：占地面积大，找大口径标准表困难，投入过大；测流场法：制造稳定流场较难，投入与占地较小，精度相对较低
