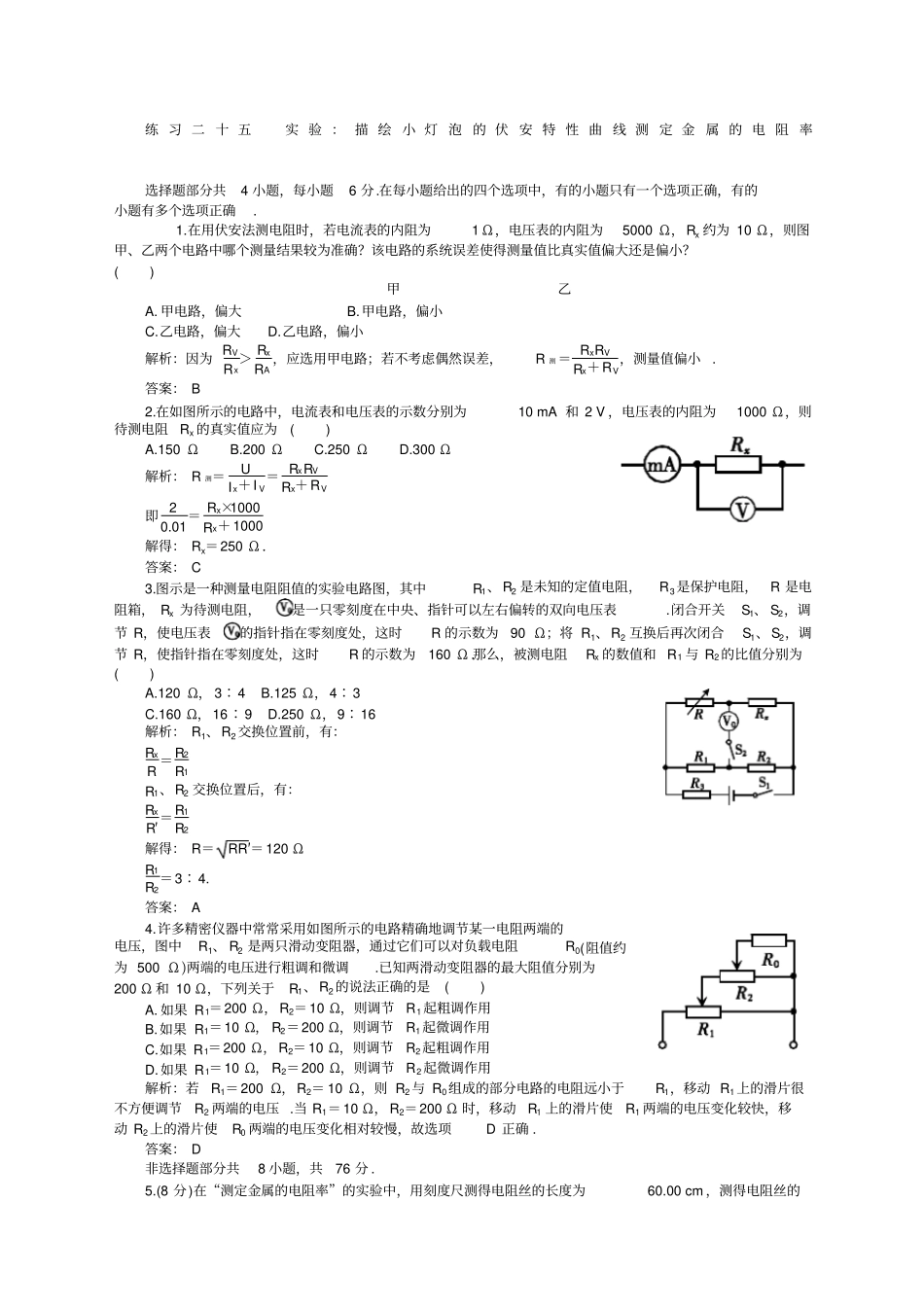

练 习 二 十 五实 验 : 描 绘 小 灯 泡 的 伏 安 特 性 曲 线 测 定 金 属 的 电 阻 率选择题部分共4 小题,每小题6 分.在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确. 1.在用伏安法测电阻时,若电流表的内阻为1 Ω,电压表的内阻为5000 Ω,Rx 约为 10 Ω,则图甲、乙两个电路中哪个测量结果较为准确?该电路的系统误差使得测量值比真实值偏大还是偏小?() 甲乙A. 甲电路,偏大B.甲电路,偏小C.乙电路,偏大D.乙电路,偏小解析:因为 RVRx> RxRA ,应选用甲电路;若不考虑偶然误差,R 测= RxRVRx+RV,测量值偏小. 答案: B 2.在如图所示的电路中,电流表和电压表的示数分别为10 mA 和 2 V ,电压表的内阻为1000 Ω,则待测电阻Rx 的真实值应为() A.150 ΩB.200 ΩC.250 ΩD.300 Ω解析: R 测=UIx+I V= RxRVRx+RV即 20.01= Rx×1000Rx+1000解得: Rx=250 Ω .答案: C 3.图示是一种测量电阻阻值的实验电路图,其中R1、R2 是未知的定值电阻,R3是保护电阻,R 是电阻箱, Rx 为待测电阻,是一只零刻度在中央、指针可以左右偏转的双向电压表.闭合开关S1、 S2,调节 R,使电压表的指针指在零刻度处,这时R 的示数为90 Ω;将 R1、R2 互换后再次闭合S1、S2,调节 R,使指针指在零刻度处,这时R 的示数为160 Ω .那么,被测电阻Rx 的数值和 R1 与 R2的比值分别为() A.120 Ω, 3∶4 B.125 Ω,4∶3 C.160 Ω,16∶9 D.250 Ω,9∶16 解析: R1、R2交换位置前,有:RxR =R2R1R1、R2 交换位置后,有:RxR′=R1R2解得: R=RR′=120 ΩR1R2=3∶4. 答案: A 4.许多精密仪器中常常采用如图所示的电路精确地调节某一电阻两端的电压,图中R1、 R2 是两只滑动变阻器,通过它们可以对负载电阻R0(阻值约为 500 Ω )两端的电压进行粗调和微调.已知两滑动变阻器的最大阻值分别为200 Ω 和 10 Ω,下列关于R1、R2的说法正确的是() A. 如果 R1=200 Ω,R2=10 Ω,则调节R1起粗调作用B.如果 R1=10 Ω, R2=200 Ω,则调节R1起微调作用C.如果 R1=200 Ω,R2=10 Ω,则调节R2起粗调作用D.如果 R1=10 Ω, R2=200 Ω,则调节R2起微调作用解析:若R1=200 Ω,R2= 10 Ω,则 R2与 R0组成的部分电路的电阻远小于R1,移动 R1上的滑片很不方便调节R2 两端的电压 .当 R1=...
