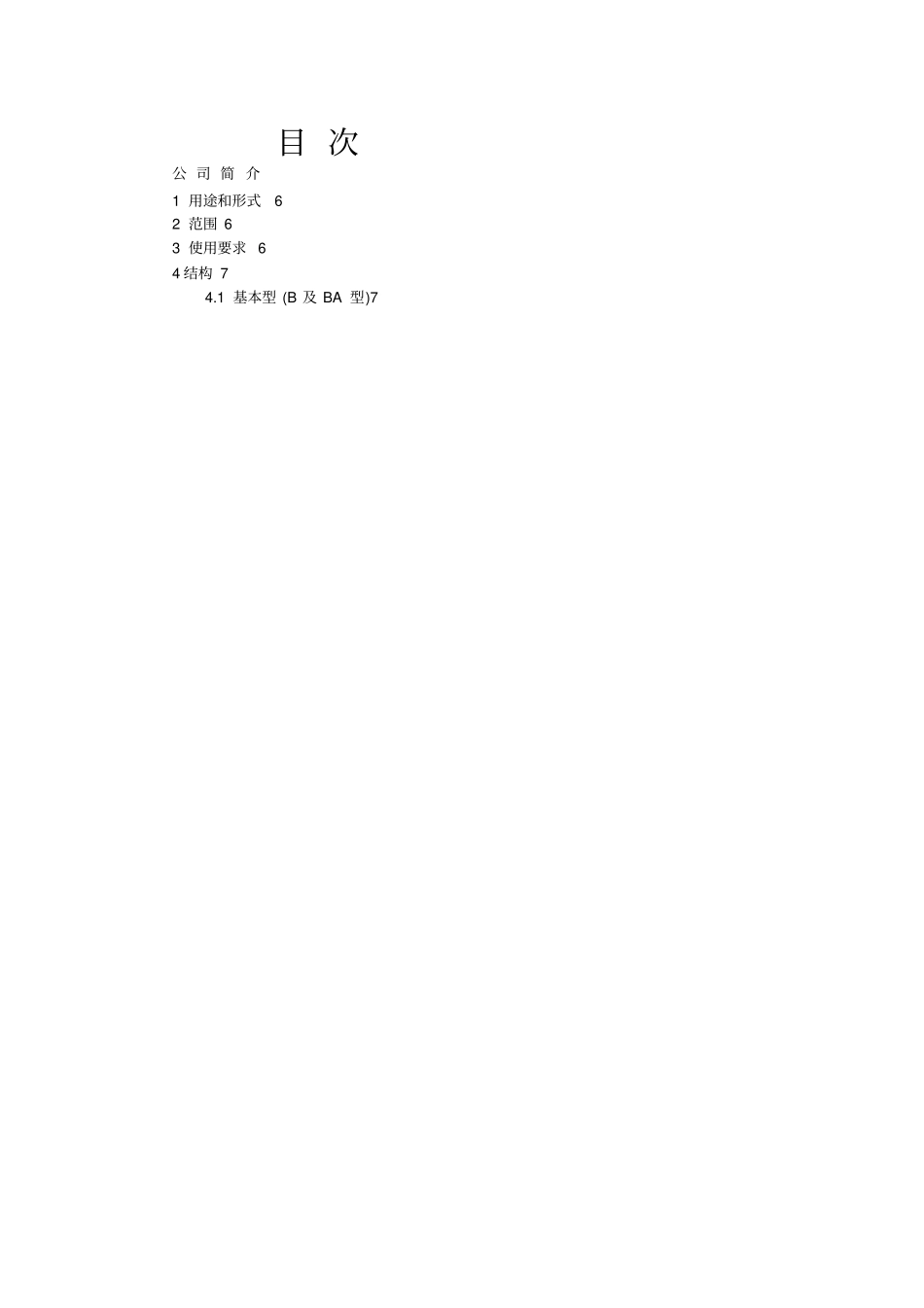

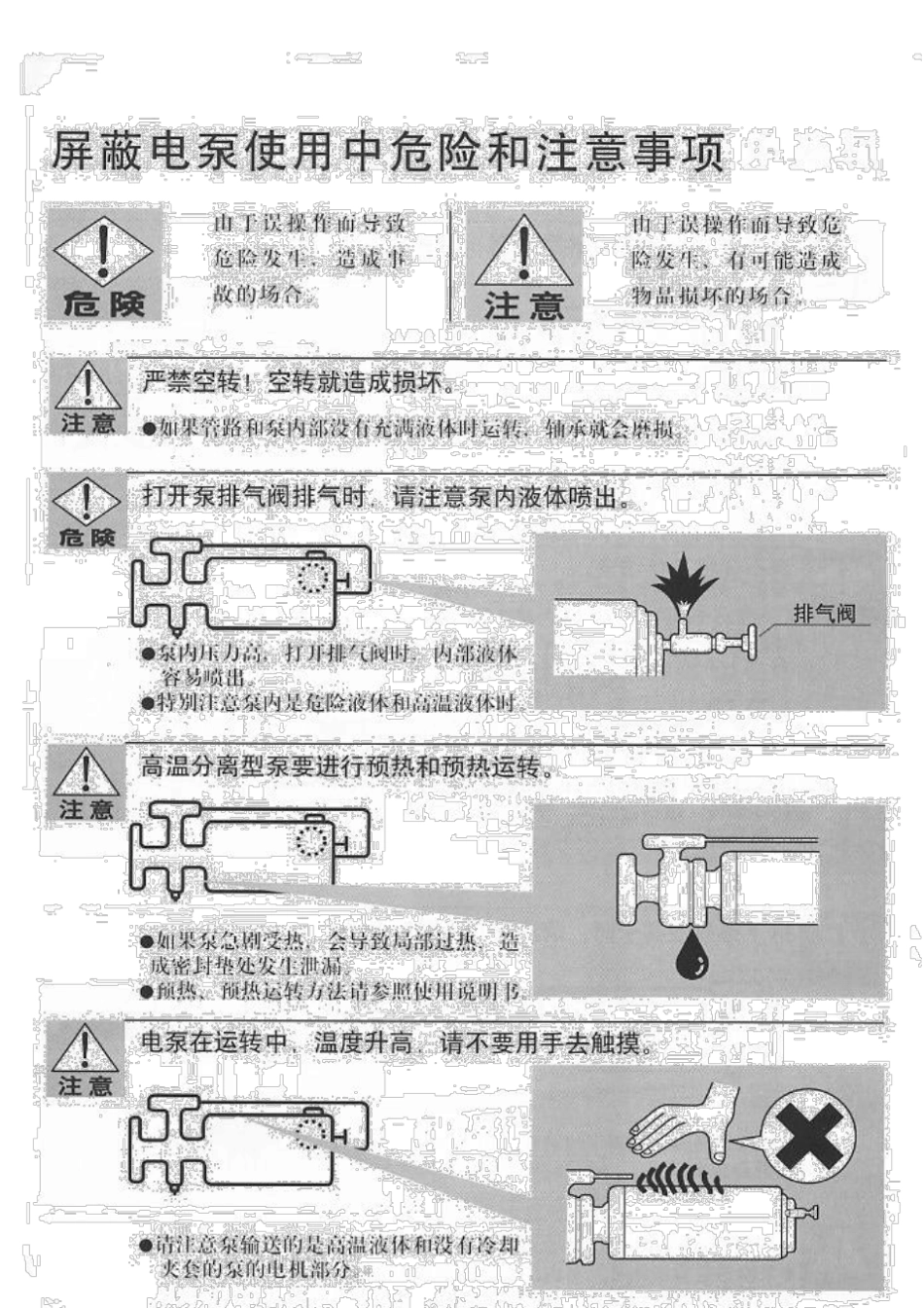

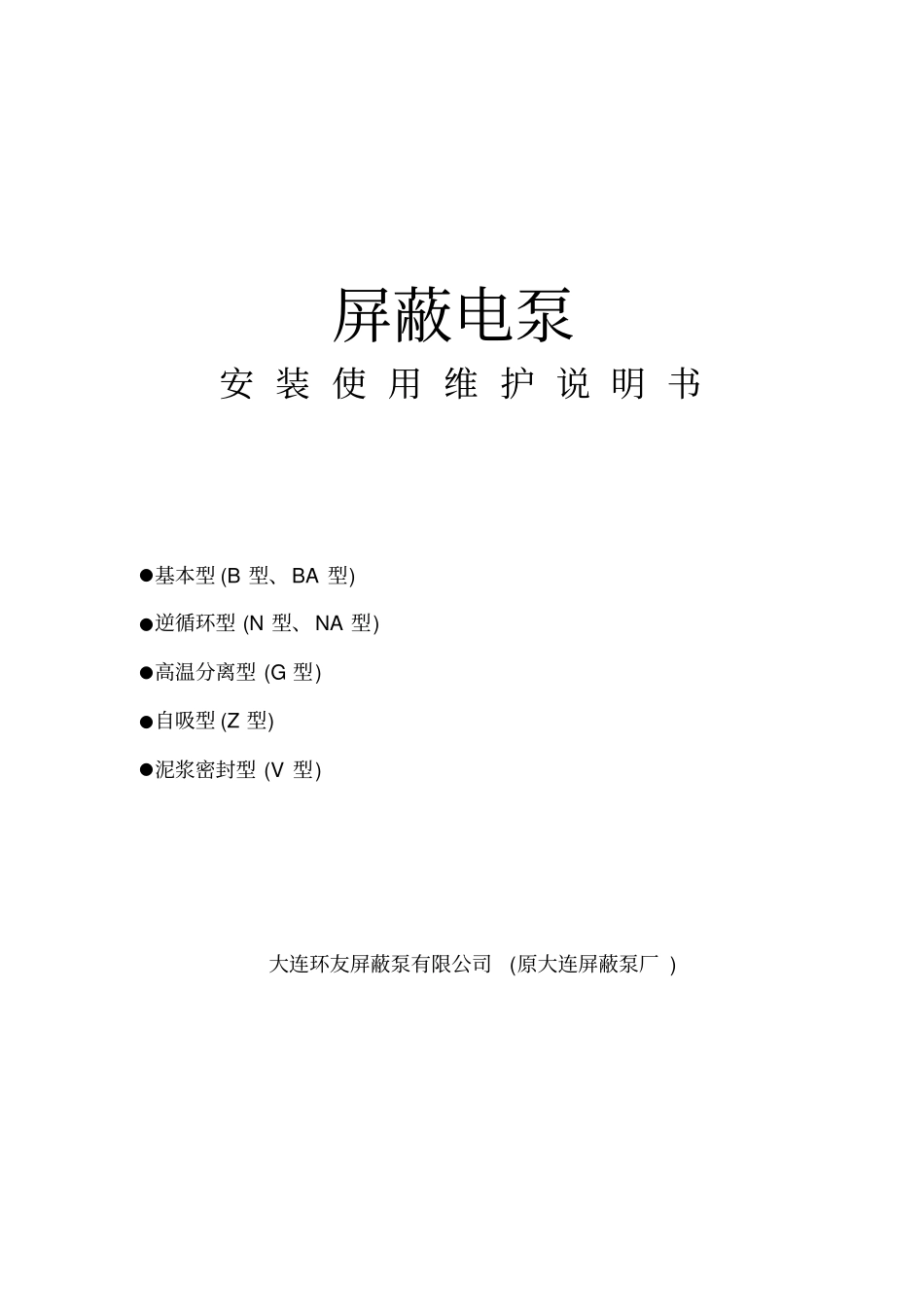

屏蔽电泵安 装 使 用 维 护 说 明 书●基本型 (B 型、BA 型) ●逆循环型 (N 型、NA 型) ●高温分离型 (G 型) ●自吸型 (Z 型) ●泥浆密封型 (V 型) 大连环友屏蔽泵有限公司(原大连屏蔽泵厂 ) 目 次公 司 简 介1 用途和形式6 2 范围 6 3 使用要求 6 4 结构 7 4.1 基本型 (B 及 BA 型)7 公 司 简 介1 用途和形式屏蔽泵电泵是屏蔽电机和泵组合的密封整体，具有无泄漏的独特优点。用来输送易燃、易爆、腐蚀性、剧毒、易挥发和贵重等液体。基本型是屏蔽电泵中最基本的形式，用途最广。在基本型B 型的基础上，根据输送液体的物化性质和使用条件不同，设计制造了逆向循环型 N 型、高分离 G 型、自吸型 Z 型和泥浆密封型V 型等。2 范围本说明书中详细介绍了设计压力1.0MPa、2.0MPa、3.0MPa、4.0MPa、6.3MPa，输送介质温度不超过350℃，不含颗粒的 B 型，N型、G 型、Z 型及含有少量颗粒的V 型屏蔽电泵的使用要求、结构、安装及维护检查等内容。3 使用要求3.1 严禁空载运转。3.2 轴承监测器指示黄色区域时，应分解电泵检查轴承，指示红色区域必须停车更换轴承。3.3 在保护装置动作的情况下，没有查清动作原因并彻底排查故障前，不允许继续运转。此时应检查三相电阻的不平衡和绝缘电阻。3.4 彻底清除装置内的铁锈及固体异物。并确保清洁的介质进入泵内，建议在泵入口处安装过滤器。3.5 试运转应在泵内完全充满工作液后进行。3.6 带冷却水的电泵，必须按规定的冷却水流量接通冷却水，然后开车运转。3.7 运转中，如果发生异常声音或振动等， 必须立即停车， 查清原因，排除故障。3.8 不得逆向持续运转。3.9 断流运转不应超过30 秒。3.11 电泵的正常工作状态，必须是铭牌规定的性能参数范围，否则影响电泵的轴相推力，3.12 在分解检查泵时，也应检查循环管路有无异常情况。3.13 规格型号不符，不得使用。3.14 运转前应充分排气。3.15 小于最小流量时，应增设旁通管线，否则不应运转。4 结构4.1 基本型 (B 及 BA 型) 基本型的结构剖面图如1、2，BA 型的分解照片如图3，B-V 型、BA-V 型剖面图如图 4、图 5. 从屏蔽电泵的结构图可以看出：定子(20)的内表面和转子 (19)表面装有非磁性的耐腐蚀金属厚板制成的定子(22)和转子屏蔽泵 (21)，另外在各自的侧面耐腐蚀的金属厚板与他们焊接密封起来，与输送液体完全隔离开，使定子铁芯和转子铁芯不受侵蚀。输送的液体一...
