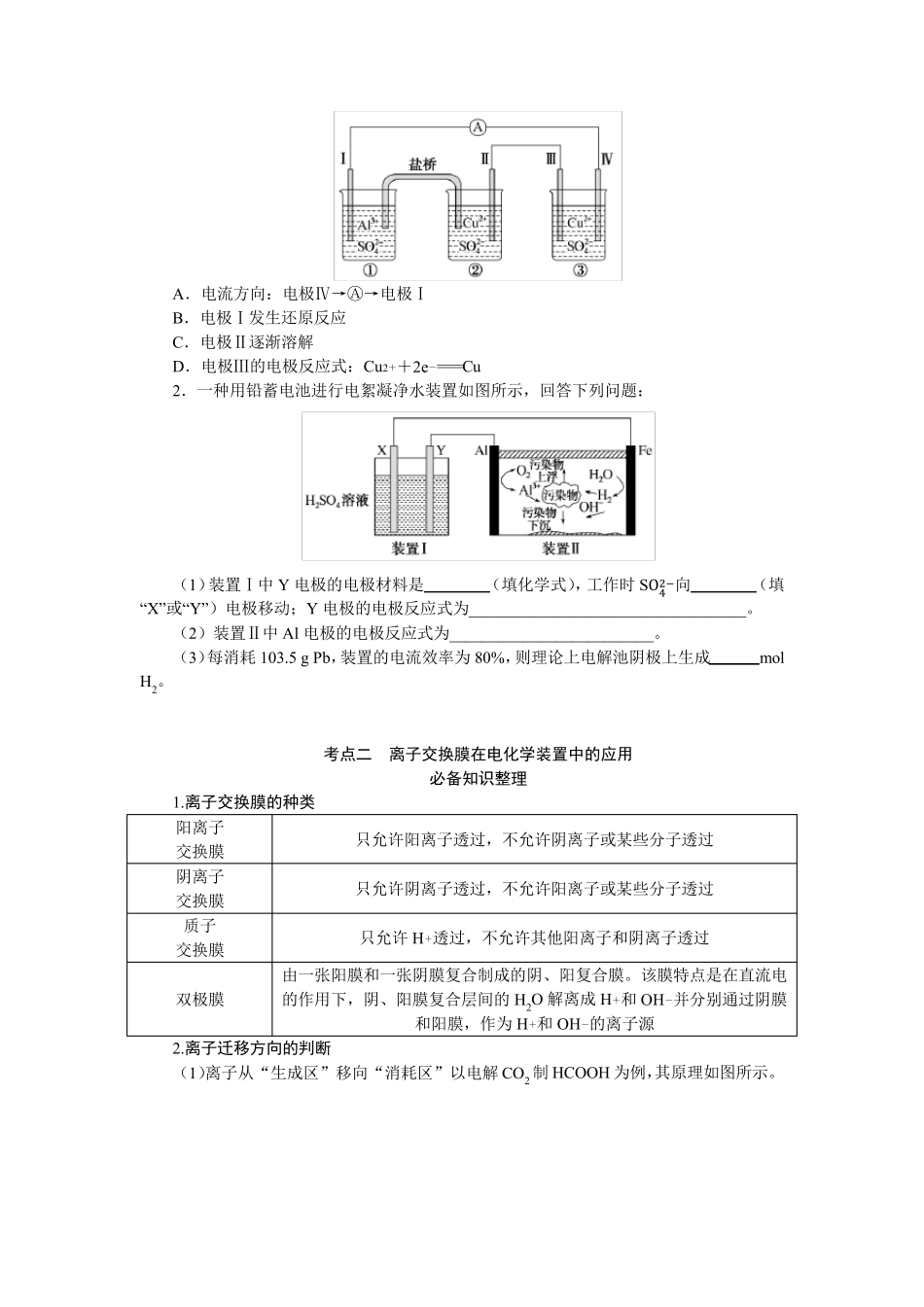

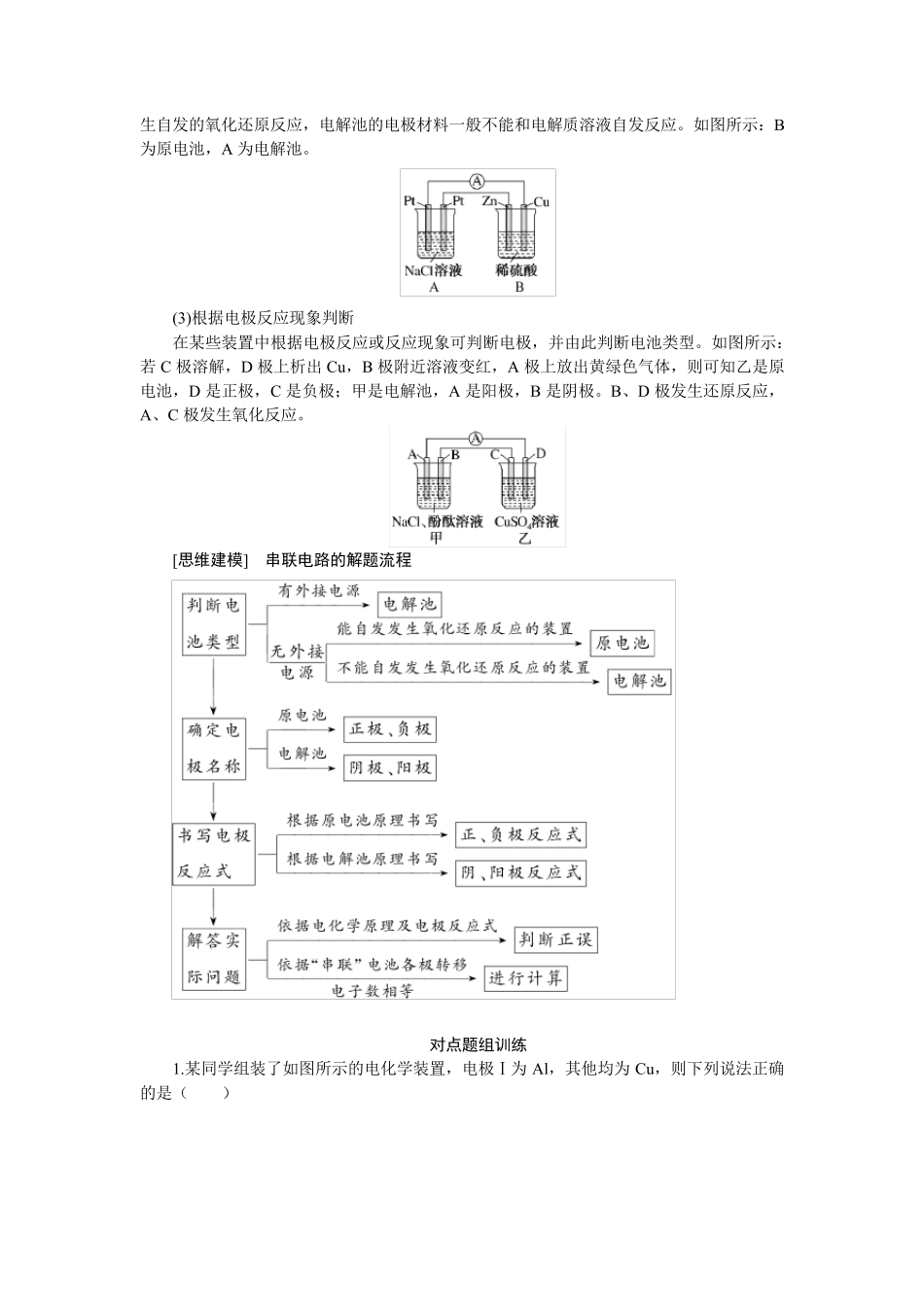

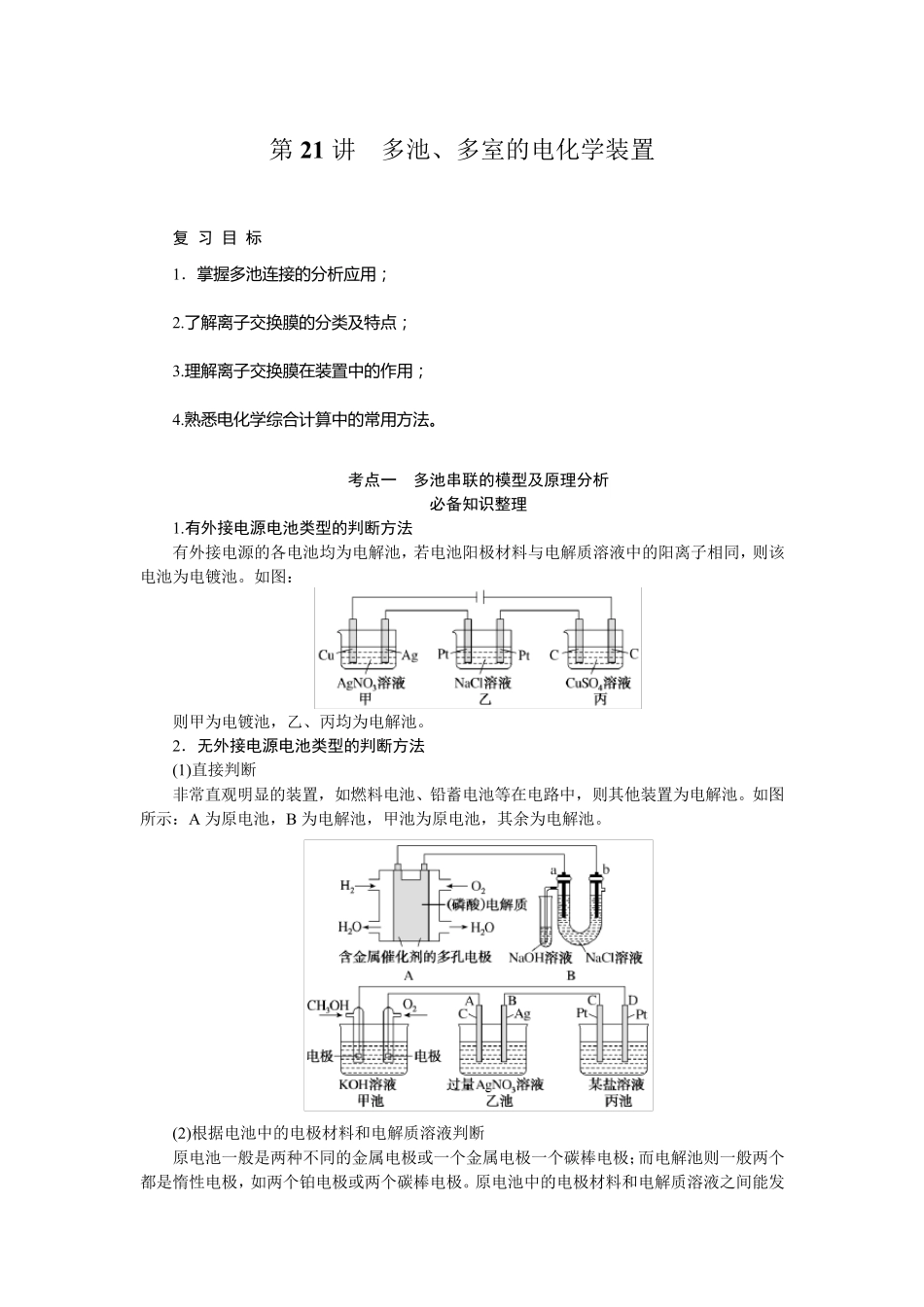

第2 1 讲 多池、多室的电化学装置� 复 习 目 标 1．掌 握 多 池 连 接 的 分 析 应 用 ； 2.了 解 离 子 交 换 膜 的 分 类 及 特 点 ； 3.理 解 离 子 交 换 膜 在 装 置 中 的 作 用 ； 4.熟 悉 电 化 学 综 合 计 算 中 的 常 用 方 法 。 考点一 多池串联的模型及原理分析 必备知识整理 1.有外接电源电池类型的判断方法 有外接电源的各电池均为电解池，若电池阳极材料与电解质溶液中的阳离子相同，则该电池为电镀池。如图： 则甲为电镀池，乙、丙均为电解池。 2．无外接电源电池类型的判断方法 (1)直接判断 非常直观明显的装置，如燃料电池、铅蓄电池等在电路中，则其他装置为电解池。如图所示：A 为原电池，B 为电解池，甲池为原电池，其余为电解池。 (2)根据电池中的电极材料和电解质溶液判断 原电池一般是两种不同的金属电极或一个金属电极一个碳棒电极；而电解池则一般两个都是惰性电极，如两个铂电极或两个碳棒电极。原电池中的电极材料和电解质溶液之间能发生自发的氧化还原反应，电解池的电极材料一般不能和电解质溶液自发反应。如图所示：B为原电池，A 为电解池。 (3)根据电极反应现象判断 在某些装置中根据电极反应或反应现象可判断电极，并由此判断电池类型。如图所示：若C 极溶解，D 极上析出Cu，B 极附近溶液变红，A 极上放出黄绿色气体，则可知乙是原电池，D 是正极，C 是负极；甲是电解池，A 是阳极，B 是阴极。B、D 极发生还原反应，A、C 极发生氧化反应。 [思维建模] 串联电路的解题流程 对点题组训练 1.某同学组装了如图所示的电化学装置，电极Ⅰ为Al，其他均为Cu，则下列说法正确的是（ ） A．电流方向：电极Ⅳ→Ⓐ→电极Ⅰ B．电极Ⅰ发生还原反应 C．电极Ⅱ逐渐溶解 D．电极Ⅲ的电极反应式：Cu2＋＋2e－===Cu 2．一种用铅蓄电池进行电絮凝净水装置如图所示，回答下列问题： （1）装置Ⅰ中Y 电极的电极材料是 （填化学式），工作时SO42−向 （填“X” 或“Y” ）电极移动；Y 电极的电极反应式为__________________________________。 （2）装置Ⅱ中Al 电极的电极反应式为_________________________。 （3）每消耗103.5 g Pb，装置的电流效率为80%，则理论上电解池阴极上生成 mol H2。 考点二 离子交换膜在电化学装置中的应用 必备知识整理 1.离子交换膜的种类 阳离子 交换膜 只允许阳离子透过...
