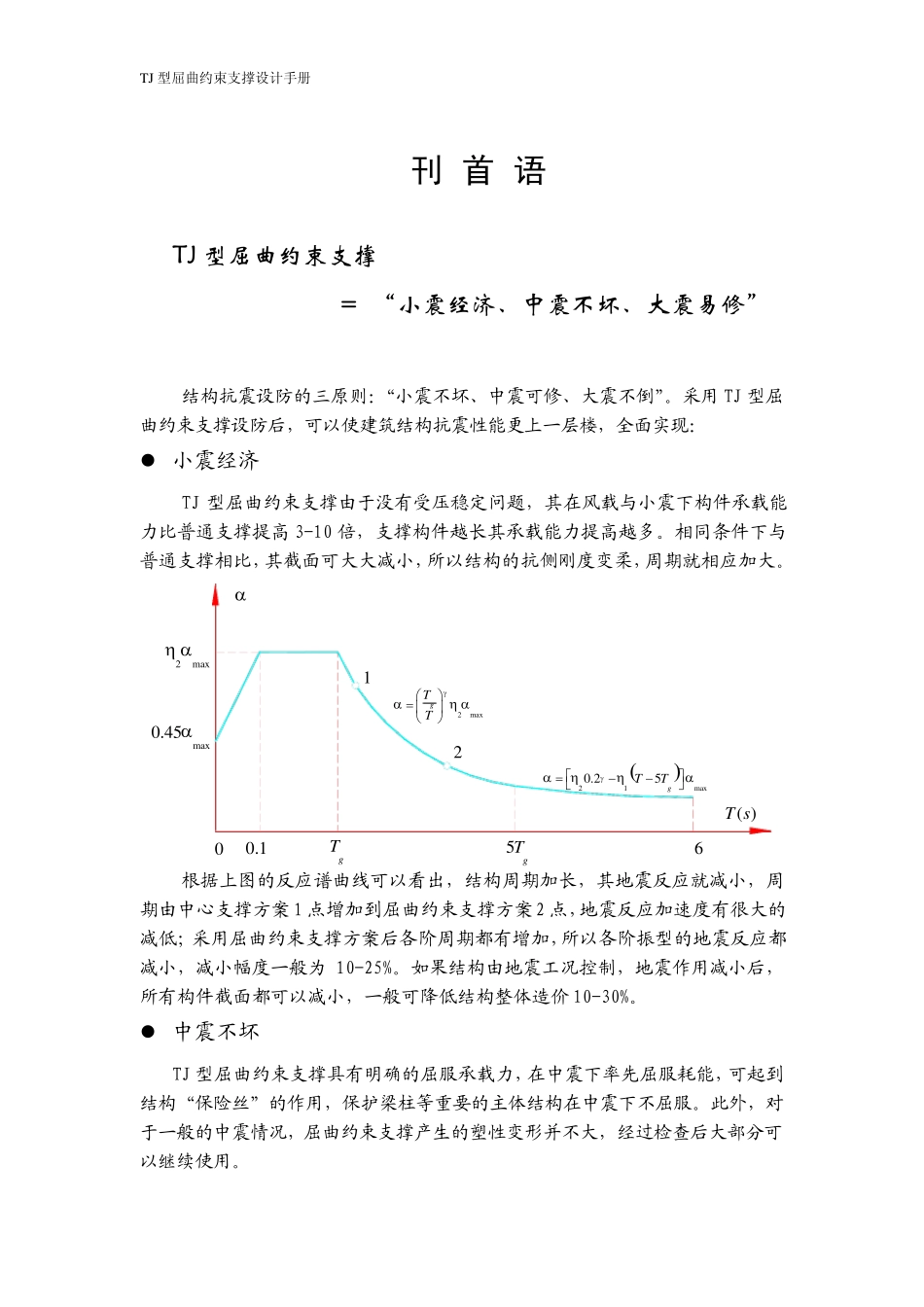

TJ 型屈曲约束支撑设计手册 刊 首 语 TJ 型 屈 曲 约 束 支 撑 = “ 小 震 经 济 、 中 震 不 坏 、 大 震 易 修 ” 结构抗震设防的三原则：“小震不坏、中震可修、大震不倒”。采用 TJ 型屈曲约束支撑设防后，可以使建筑结构抗震性能更上一层楼，全面实现： z 小震经济 TJ 型屈曲约束支撑由于没有受压稳定问题，其在风载与小震下构件承载能力比普通支撑提高 3-10 倍，支撑构件越长其承载能力提高越多。相同条件下与普通支撑相比，其截面可大大减小，所以结构的抗侧刚度变柔，周期就相应加大。 2maxη αmax0.45α122maxgTTγαη α⎛⎞= ⎜⎟⎝⎠()21max0.25gTTγαηηα⎡⎤=−−⎣⎦00.1gT5gT6( )T sα 根据上图的反应谱曲线可以看出，结构周期加长，其地震反应就减小，周期由中心支撑方案 1 点增加到屈曲约束支撑方案2 点，地震反应加速度有很大的减低；采用屈曲约束支撑方案后各阶周期都有增加，所以各阶振型的地震反应都减小，减小幅度一般为 10-25%。如果结构由地震工况控制，地震作用减小后，所有构件截面都可以减小，一般可降低结构整体造价10-30%。 z 中震不坏 TJ 型屈曲约束支撑具有明确的屈服承载力，在中震下率先屈服耗能，可起到结构“保险丝”的作用，保护梁柱等重要的主体结构在中震下不屈服。此外，对于一般的中震情况，屈曲约束支撑产生的塑性变形并不大，经过 检 查 后大部 分 可以继 续 使用。 TJ 型屈曲约束支撑设计手册 z 大震易修 TJ 型屈曲约束支撑在弹塑性阶段工作时，变形能力强、滞回性能好，就如同一个性能优良的耗能阻尼器，比同类结构抵御大震的能力更强，使结构真正做到了大震安全。大震后对于发生较大屈服的 TJ 型屈曲约束支撑也可以方便地更换，不影响建筑使用。而传统的梁端塑性铰耗能破坏，损坏部分的梁拆除时，需要大面积临时支撑楼板或拆除楼板，极大地影响建筑使用。 产品部分应用实例： 钢 框 架 支 撑 结 构 ： 上海世博中心为中国2010年世博会四大永久场馆之一，总建筑面积约14 万平方米，其中地上建筑面积10 万平方米，地下室建筑面积4.2 万平方米，地上建筑由两个单体组成，西侧为会展区，东侧为会议区。会展区南北长约90 米，东西长约162 米，地下1 层，地上7 层，屋面高度约39 米。结构采用 8 度设防，在结构关键部位采用 108 根 TJ 型屈曲约束支撑构件产品，起到了大幅降低结构用钢量的良好经济效...
