01《国家电网公司输变电工程工艺标准库》(线路基础施工部分)VIP免费

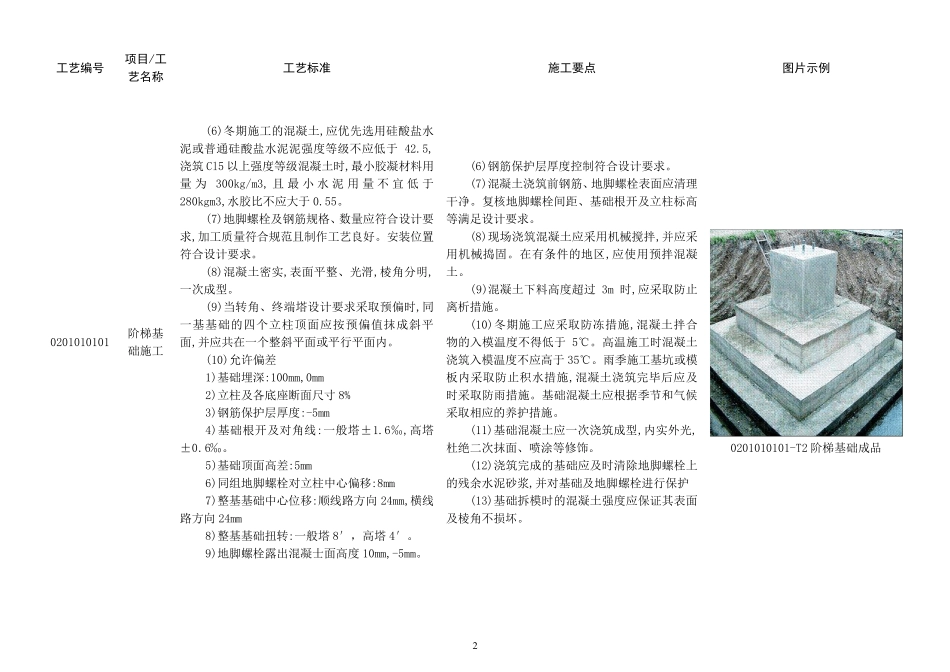

1 工艺编号 项目/工艺名称 工艺标准 施工要点 图片示例 0201010000 基础工程 0201010100 开挖式基础 0201010101 阶梯基础施工 (1)水泥。宜采用通用硅酸盐水泥,强度等级≥42.5。 (2)细骨料宜采用中砂,当混凝土强度≤C25时,含泥量≤5%(对有抗冻、抗渗或其他特殊要求的,含泥量≤30%),泥块含量≤2.0%(对有抗冻、抗渗或其他特殊要求的,泥块含量≤1.0%)；当混凝土强度≥C30 且≤C55 时,含泥量≤3%,泥块含量≤1.09%；当混凝土强度≥C60 时,含泥量≤2%,泥块含量≤0.5%。 (3)粗骨料采用碎石或卵石,当混凝土强度≤C25 时,含泥量≤2% (对有抗冻、抗渗或其他特殊要求的,含泥量≤1.0%)、泥块含量≤0.7%(对有抗冻、抗渗或其他特殊要求的,泥块含量≤0.5%)；当混凝土强度≥C30 且≤C55 时,含泥量≤1%,泥块含量≤0.5%；当混凝土强度≥C60 时,含泥量≤0.5泥块含量≤0.2%。 (4)宜采用饮用水或经检测合格的地表水、地下水、再生水拌和及养护,不得使用海水 (5)外加剂、掺合料。其品种及掺量应根据需要,通过试验确定。 (1)基坑开挖前应做好对塔位中心桩的保护措施,对于施工中不便于保留的中心桩,应在基础外围设置辅助桩,保留原始记录,基础浇筑完成后,应及时恢复中心桩 (2)基坑开挖根据土层地质条件确定放坡系数,根据地形、地质条件,优选挖掘机进行机械开挖。地下水位较高时,应采取有效的降水措施,流沙坑宜采取井点排水。基础浇筑时应保证无水施工。 3)基坑开挖完成后应及时浇筑。湿陷性黄土、泥水坑等情况应按设计要求进行地基处 理 垫 层强度符 合要求后方 可 进行钢 筋 绑 扎 和模 板 支 设。 (4)浇筑混凝土的模 板 表面 应平 整 且接 缝 严密 ,混凝土浇筑前模 板 表面 应涂 脱 模 剂 (5)钢 筋 加工符 合 GB50204《 混凝土结 构 工程施工质量验收 规 范 》 要求,钢 筋 箍 筋 、拉 筋 的末 端应按设计要求做弯 钩 ,弯 钩 的弯 折 角 度、弯 折 后平直 段 长 度应符 合标 准 规 定。钢 筋 连 接 符 合 JGJ18《 钢 筋 焊 接 及验收 规 程》 和 JGJ107《 钢 筋 机械连接 技 术 规 程》 要求,在同 一 连 接 区 段 内 的接 头 错 开布 置,接 头 数量不得超 过 50%。钢 筋 绑 扎 牢 固 、均匀 。 0201010101-T1 阶梯基础支 模 2 工艺编号 项目/工艺名称 工艺标准 施工要点 图片示例 0201010101 阶 梯 基础 施 工 (6...
