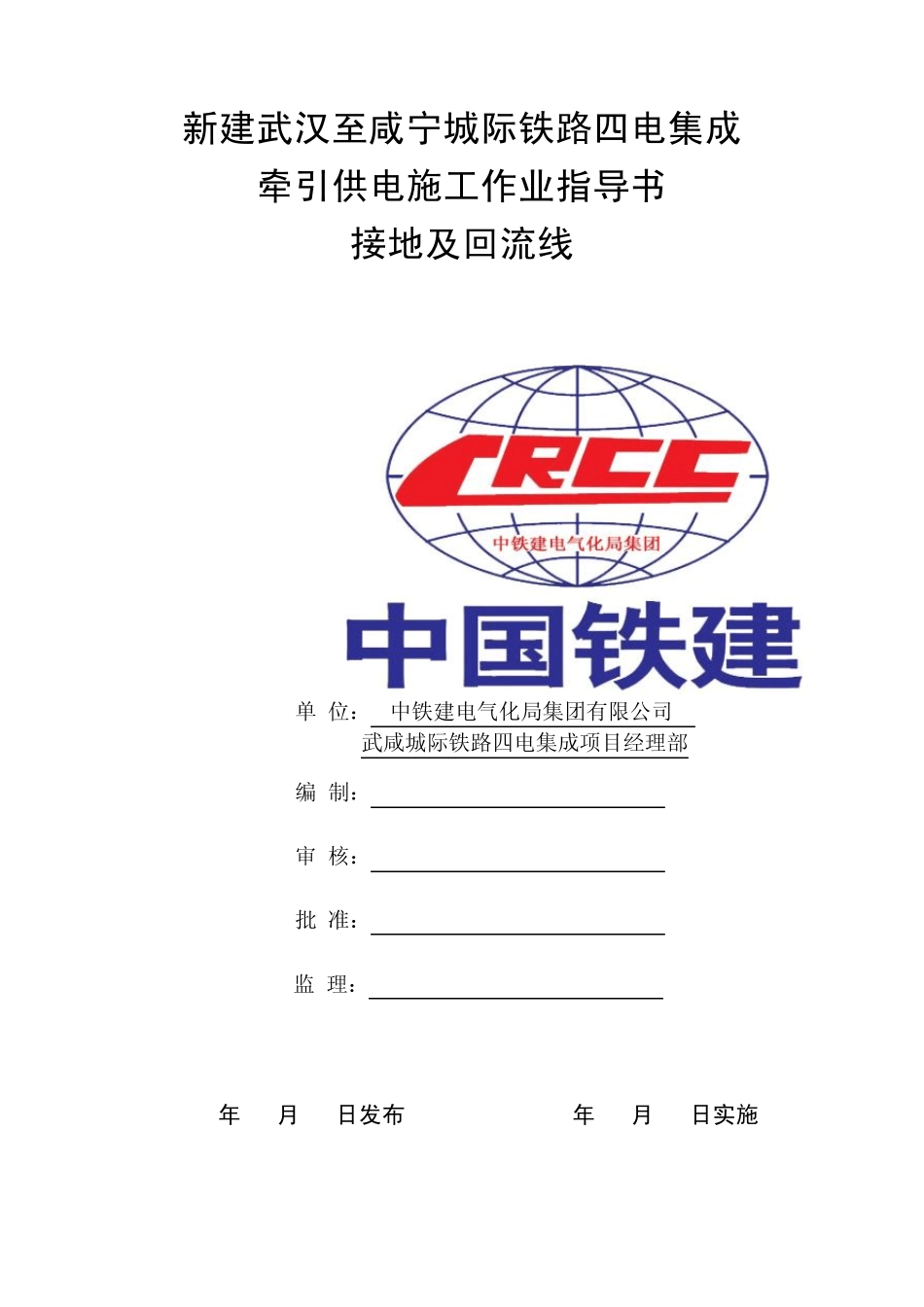

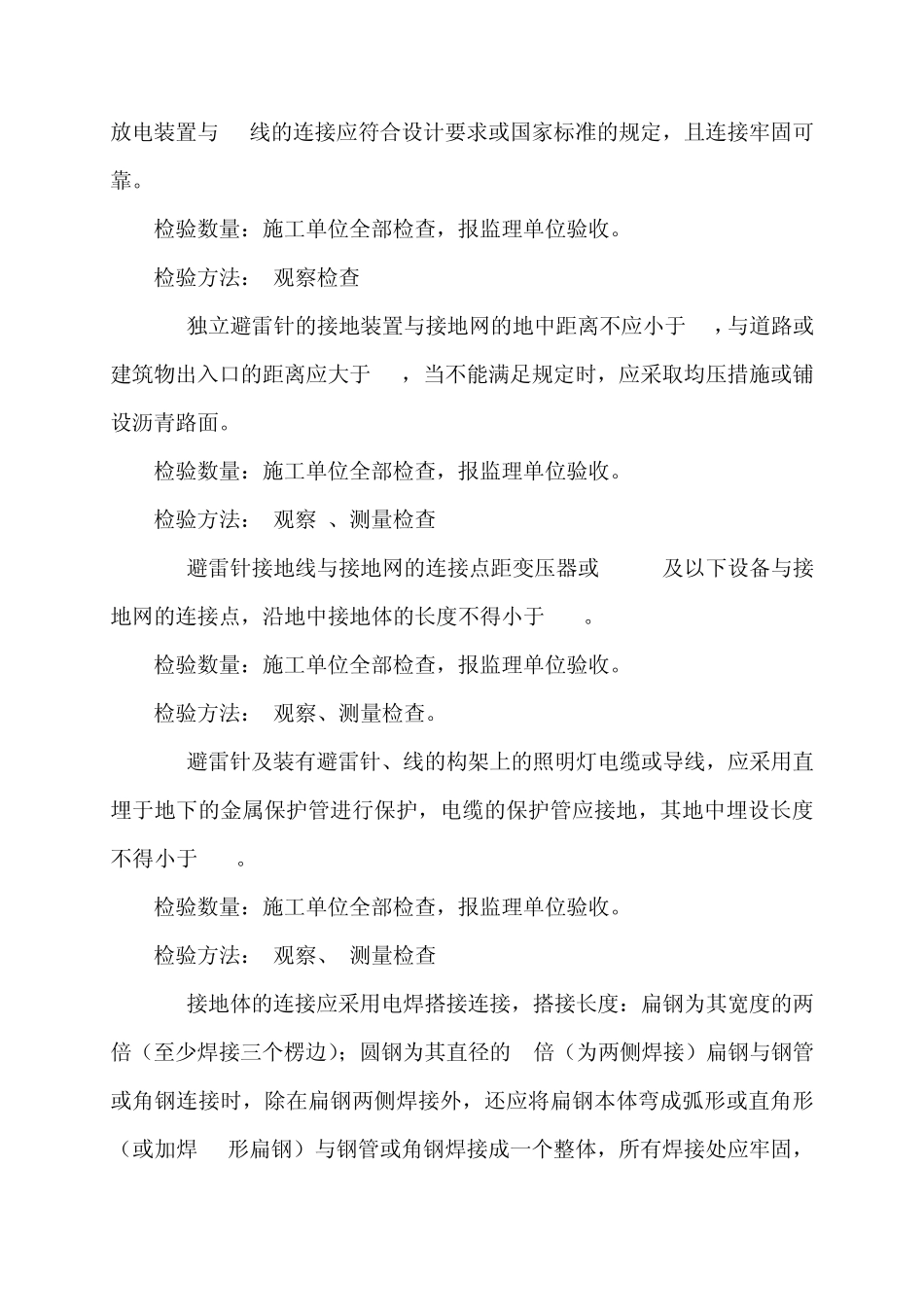

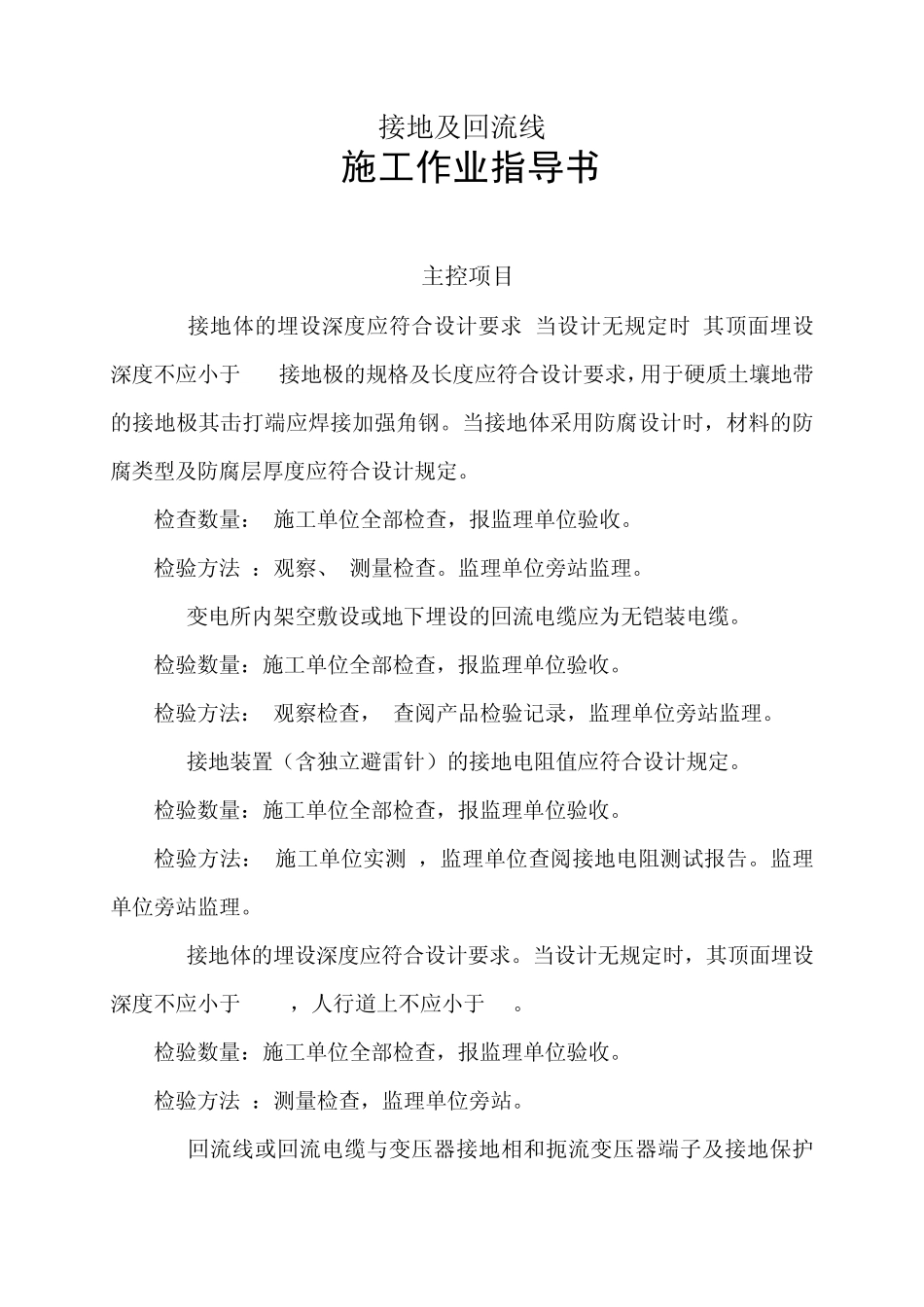

新建武汉至咸宁城际铁路四电集成 牵引供电施工作业指导书 接地及回流线 单 位： 中铁建电气化局集团有限公司 武咸城际铁路四电集成项目经理部 编 制： 审 核： 批 准： 监 理： 2011年 03月 20日发布 2011年 03月 20日实施 接地及回流线 施工作业指导书 主控项目 1 接地体的埋设深度应符合设计要求 当设计无规定时 其顶面埋设深度不应小于1 接地极的规格及长度应符合设计要求，用于硬质土壤地带的接地极其击打端应焊接加强角钢。当接地体采用防腐设计时，材料的防腐类型及防腐层厚度应符合设计规定。 检查数量： 施工单位全部检查，报监理单位验收。 检验方法 ：观察、 测量检查。监理单位旁站监理。 2 变电所内架空敷设或地下埋设的回流电缆应为无铠装电缆。 检验数量：施工单位全部检查，报监理单位验收。 检验方法： 观察检查， 查阅产品检验记录，监理单位旁站监理。 3 接地装置（含独立避雷针）的接地电阻值应符合设计规定。 检验数量：施工单位全部检查，报监理单位验收。 检验方法： 施工单位实测 ，监理单位查阅接地电阻测试报告。监理单位旁站监理。 4 接地体的埋设深度应符合设计要求。当设计无规定时，其顶面埋设深度不应小于0.6m，人行道上不应小于1m。 检验数量：施工单位全部检查，报监理单位验收。 检验方法 ：测量检查，监理单位旁站。 5 回流线或回流电缆与变压器接地相和扼流变压器端子及接地保护 放电装置与N线的连接应符合设计要求或国家标准的规定，且连接牢固可靠。 检验数量：施工单位全部检查，报监理单位验收。 检验方法： 观察检查 6 独立避雷针的接地装置与接地网的地中距离不应小于3m，与道路或建筑物出入口的距离应大于5m，当不能满足规定时，应采取均压措施或铺设沥青路面。 检验数量：施工单位全部检查，报监理单位验收。 检验方法： 观察 、测量检查 7 避雷针接地线与接地网的连接点距变压器或35kv及以下设备与接地网的连接点，沿地中接地体的长度不得小于15m。 检验数量：施工单位全部检查，报监理单位验收。 检验方法： 观察、测量检查。 8 避雷针及装有避雷针、线的构架上的照明灯电缆或导线，应采用直埋于地下的金属保护管进行保护，电缆的保护管应接地，其地中埋设长度不得小于10m。 检验数量：施工单位全部检查，报监理单位验收。 检验方法： 观察、 测量检查 9 接地体的连接应采用电焊搭接连接，搭接长度：扁钢为其宽度的两倍...
