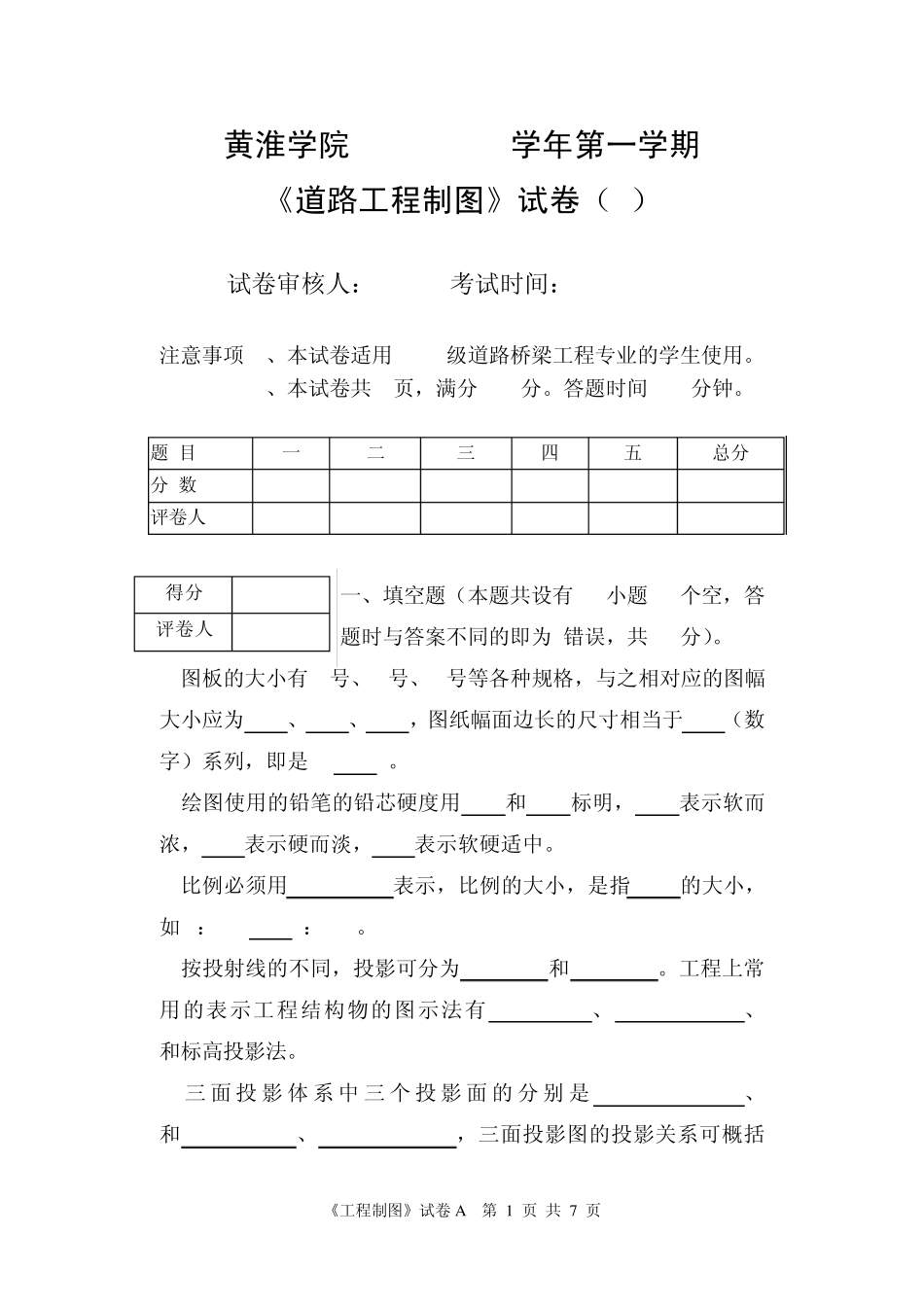

《工程制图》试卷A 第 1 页 共 7 页 黄淮学院2005-2006学年第一学期 《道路工程制图》试卷（A） 试卷审核人：______考试时间：__________ 注意事项:1、本试卷适用 2005级道路桥梁工程专业的学生使用。 2、本试卷共7页，满分 100分。答题时间110分钟。 题 目 一 二 三 四 五 总分 分 数 评卷人 一、填空题（本题共设有 10小题 40个空，答 题时与答案不同的即为 错误，共20分）。 1.图板的大小有 0号、1号、2号等各种规格，与之相对应的图幅大小应为 、 、 ，图纸幅面边长的尺寸相当于 （数字）系列，即是 l= b。 2.绘图使用的铅笔的铅芯硬度用 和 标明， 表示软而浓， 表示硬而淡， 表示软硬适中。 3.比例必须用 表示，比例的大小，是指 的大小，如 1：100 1：200。 4.按投射线的不同，投影可分为 和 。工程上常用的表示工程结构物的图示法有 、 、 和标高投影法。 5.三 面 投 影 体 系 中 三 个 投 影 面 的 分 别 是 、 和 、 ，三面投影图的投影关系可概括得分 评卷人 《工程制图》试卷A 第 2 页 共 7 页 为 、 和 。 6.投影面平行线包括 、 、 ；投影面垂直面包括 、 、 。 7.直线与投影面的交点称为直线的 ，平面与投影面的交线称为平面的 。 8.投影变换的方法可以归纳为 和 两类。 9.平面与圆锥面相交，可能的截交线形状为圆、椭圆、 、 、 。 10.常用的制图工具有 、 、 、 、比例尺、圆规、分规、曲线板、墨线笔等。 二、判断题：请在您认为正确的命题后面的（ ） 里写上“对”，在您认为错误的命题后面的（ ）里写上“错”（每小题1分，共10分）。 11.工程图中的汉字一般应使用宋体字，其字高与字宽之比为2：3。（ ） 12.制图过程大致可分为准备工作、画底稿、加深和描图、图样复 制四个步骤。 （ ） 13.在投影图上不能够出现表示空间点的大写字母，当然在作辅助 线的时候在辅助线上允许使用大写字母，但此刻该大写字母并不 表示空间概念。 （ ） 14.如果两条直线的两面投影均相互平行，则这两条直线一定是平行关系。 （ ） 15.投影面垂直面的投影共性为：平面在所垂直的投影面上的投影积聚为一直线，它与相应的投影轴所成的夹角，即为该平面对其它两个投影面的倾角。 （ ） 得分 评卷人 《工程制图》试卷A 第 3 页 共 7 页 16.曲面形成过程中母线运动时所受的约束成为运动的约束条件，其中...
