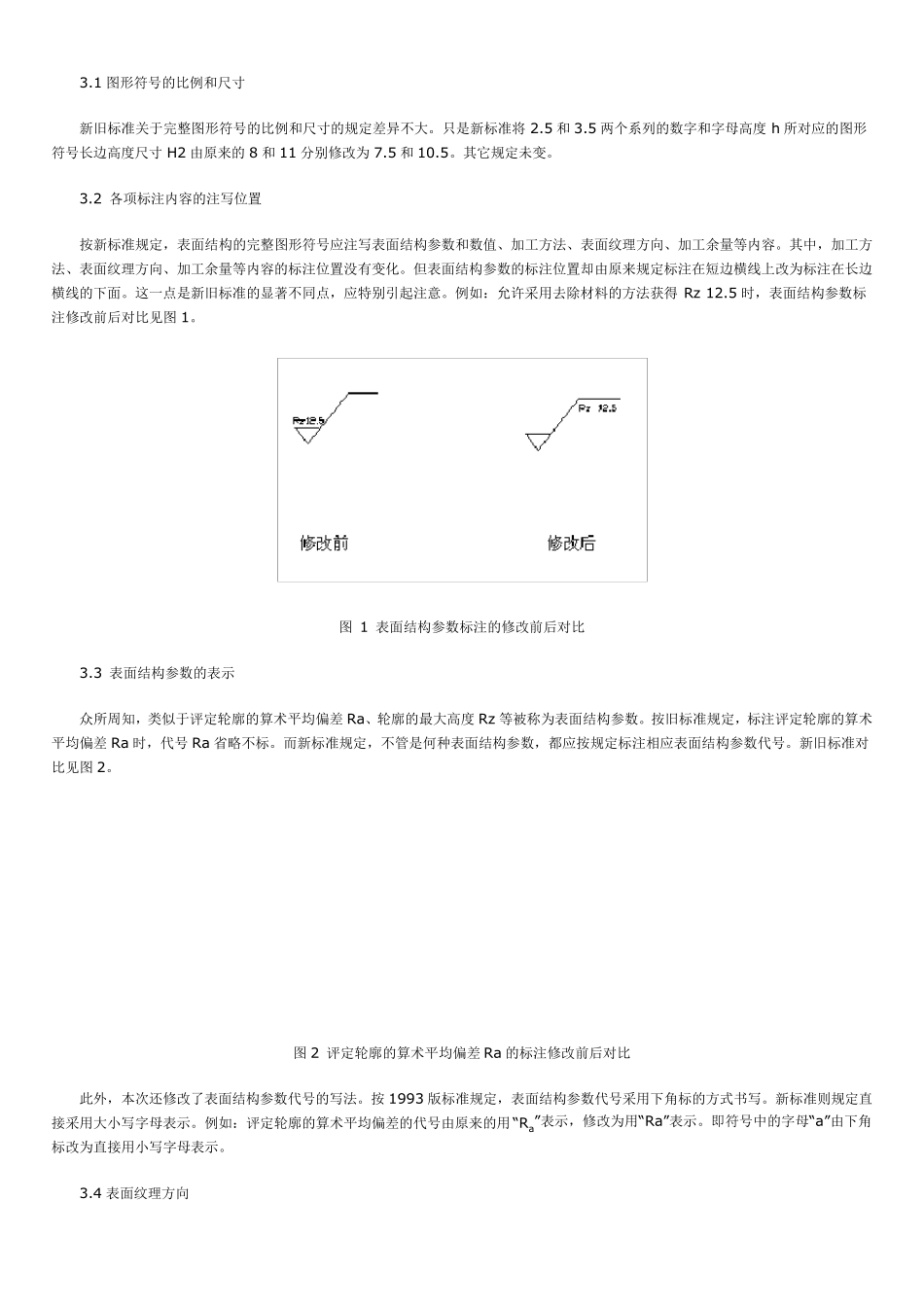

06 版GB/T131 表面结构要求标注方法新标准 《现代模具》2008 年1 月刊 来源:《现代模具》 时间:2008-2-25 16:07:21 表面结构要求包括粗糙度、波纹度、原始轮廓等参数。其表示方法的标准是模具设计不可缺少的常用标准。作为规定表面结构标注方法重要基础性国家标准的 GB/T131-1993《机械制图、表面粗糙度符号、代号及其标注》国家标准于 2006 年被修订为GB/T131-2006《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。新版标准采用 ISO 1302：2002《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》(英文版)，共有 11 章及 10 个附录，分别对技术产品文件中表面结构的表示方法作出了规定，适用于所有产品对表面结构有要求的标注。与原 1993 年版旧标准相比，技术内容发生了很大变化。因此，贯彻标准时需要加以注意。 1 注意表面结构表示法所属标准化领域的变化 本次修订，将表面结构表示法从机械制图领域划归为产品几何技术规范领域。因此，标准名称由原来的《机械制图、表面粗糙度符号、代号及其标注》修改为《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。将表面结构表示法所属标准化领域加以捋顺，有利于标准之间的相互协调。 2 注意表面结构符号分类的变化 新版标准对表面结构图形符号的规定没有变化，但对表面结构图形符号的分类作了调整。1993 年版对表面结构表示有粗糙度符号和粗糙度代号之称。其中，表示粗糙度的图形称为粗糙度符号;而粗糙度的符号和数字则统称为粗糙度代号。而新标准则一律称为表面结构的图形符号。此外，新标准还对表面结构的图形符号进一步做了分类。分为基本图形符号、扩展 图形符号、完 整图形符号三 种 ，并分别给 出了各 自 的定义 。其中，基本图形符号即 1993 版中所称的基本符号。新标准将原来的表示表面可以用任 何方法获 得 的符号称为基本图形符号，将原来的表示表面可以用去 除 材 料 的方法获 得 粗糙度的符号以及不允 许 用去 除 材 料 的方法获 得 表面粗糙度的符号统称为扩展 图形符号。而将原来在 基本符号的长 边 上 加一横 线 、用于标注有关 参数和说 明 的符号称为完 整图形符号。图样 及文件上 所标柱 的表面结构符号即 是完 整图形符号。但各 种 图形符号的含 义 没有变。新标准对表面结构符号的分类见 表1。 表1 新标准对表面结构的分类 3 注意表面结构要求的标注 3.1 图形符号...
