10~110kV高压电缆载流量、电缆重量和电缆外径VIP免费

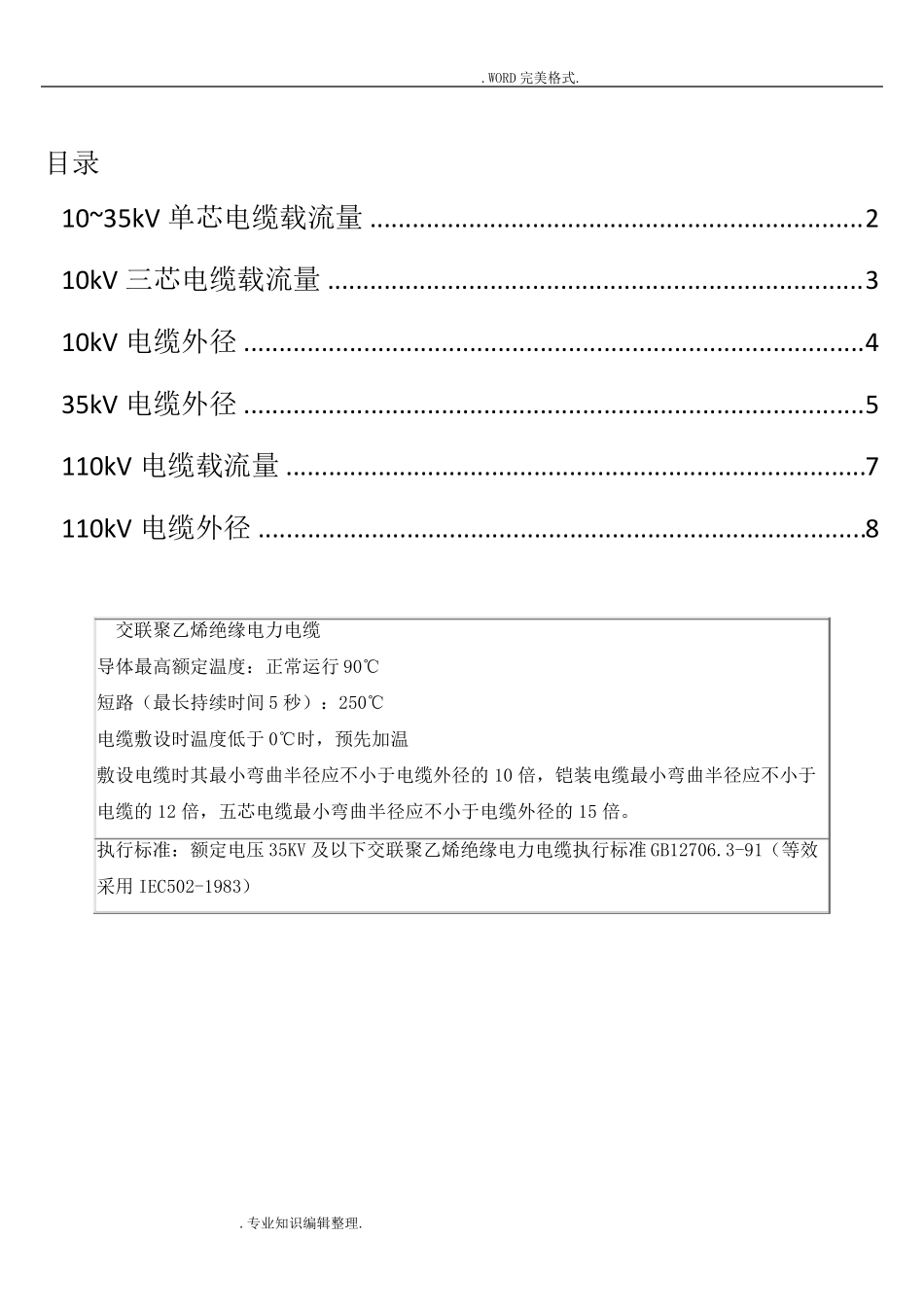

10~110kV高压电缆载流量、电缆重量和电缆外径_第1页
1/8

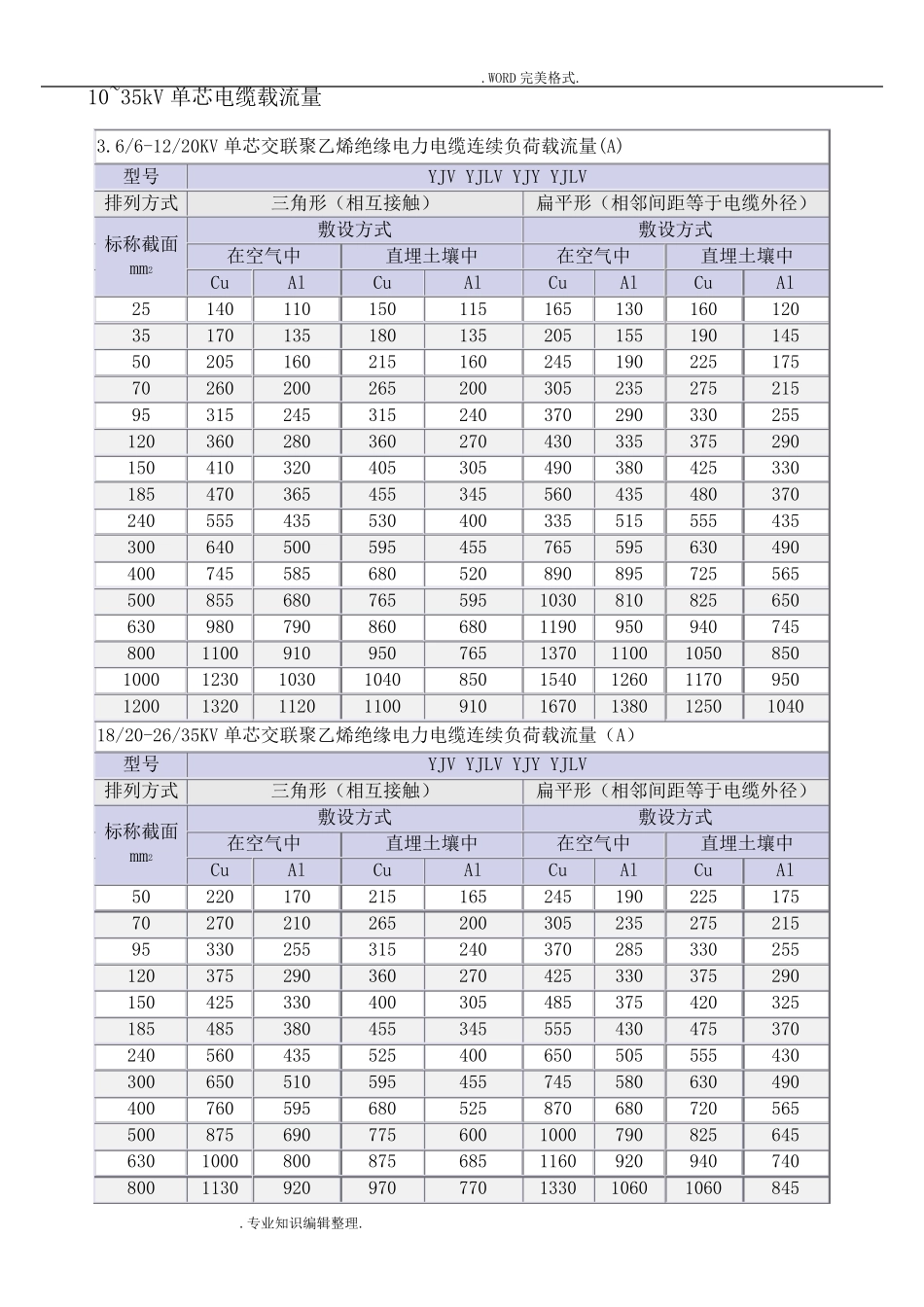

10~110kV高压电缆载流量、电缆重量和电缆外径_第2页
2/8

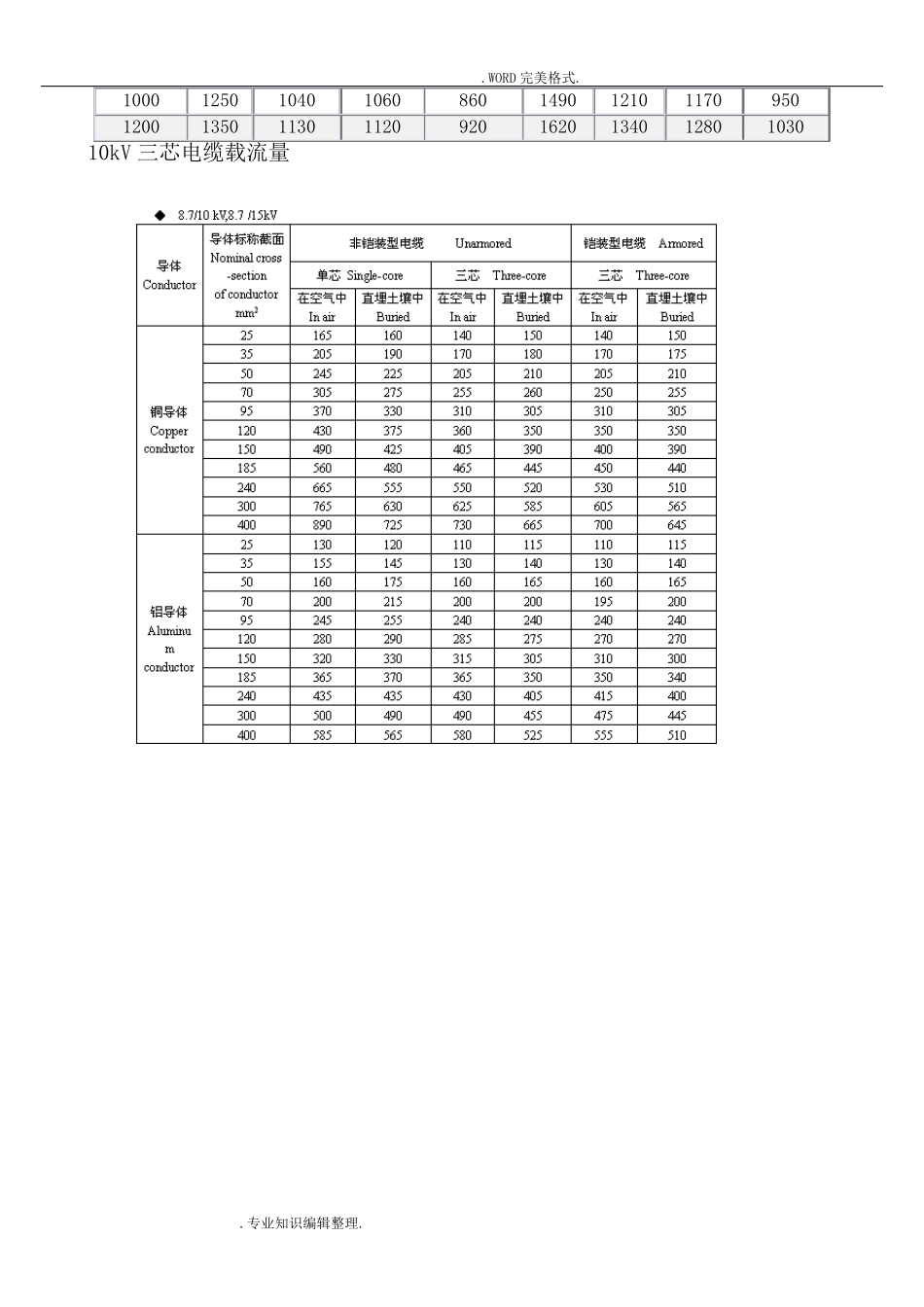

10~110kV高压电缆载流量、电缆重量和电缆外径_第3页
3/8
.WORD 完美格式. .专业知识编辑整理. 目录 10~35kV 单芯电缆载流量 ...................................................................... 2 10kV 三芯电缆载流量 ............................................................................ 3 10kV 电缆外径 ........................................................................................ 4 35kV 电缆外径 ........................................................................................ 5 110kV 电缆载流量 .................................................................................. 7 110kV 电缆外径 ...................................................................................... 8 交联聚乙烯绝缘电力电缆 导体最高额定温度:正常运行90℃ 短路(最长持续时间 5 秒):250℃ 电缆敷设时温度低于 0℃时,预先加温 敷设电缆时其最小弯曲半径应不小于电缆外径的 10 倍,铠装电缆最小弯曲半径应不小于电缆的 12 倍,五芯电缆最小弯曲半径应不小于电缆外径的 15 倍。 执行标准:额定电压 35KV 及以下交联聚乙烯绝缘电力电缆执行标准 GB12706.3-91(等效采用 IEC502-1983) .WORD 完美格式. .专业知识编辑整理. 10~35kV 单芯电缆载流量 3.6/6-12/20KV 单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A) 型号 YJV YJLV YJY YJLV 排列方式 三角形(相互接触) 扁平形(相邻间距等于电缆外径) 标称截面 mm2 敷设方式 敷设方式 在空气中 直埋土壤中 在空气中 直埋土壤中 Cu Al Cu Al Cu Al Cu Al 25 140 110 150 115 165 130 160 120 35 170 135 180 135 205 155 190 145 50 205 160 215 160 245 190 225 175 70 260 200 265 200 305 235 275 215 95 315 245 315 240 370 290 330 255 120 360 280 360 270 430 335 375 290 150 410 320 405 305 490 380 425 330 185 470 365 455 345 560 435 480 370 240 555 435 530 400 335 515 555 435 300 640 500 595 455 765 595 630 490 400 745 585 680 520 890 895 725 565 500 855 680 765 595 1030 810 825 650 630 980 790 860 680 1190 950 940 745 800 1100 910 950 765 1370 11...
