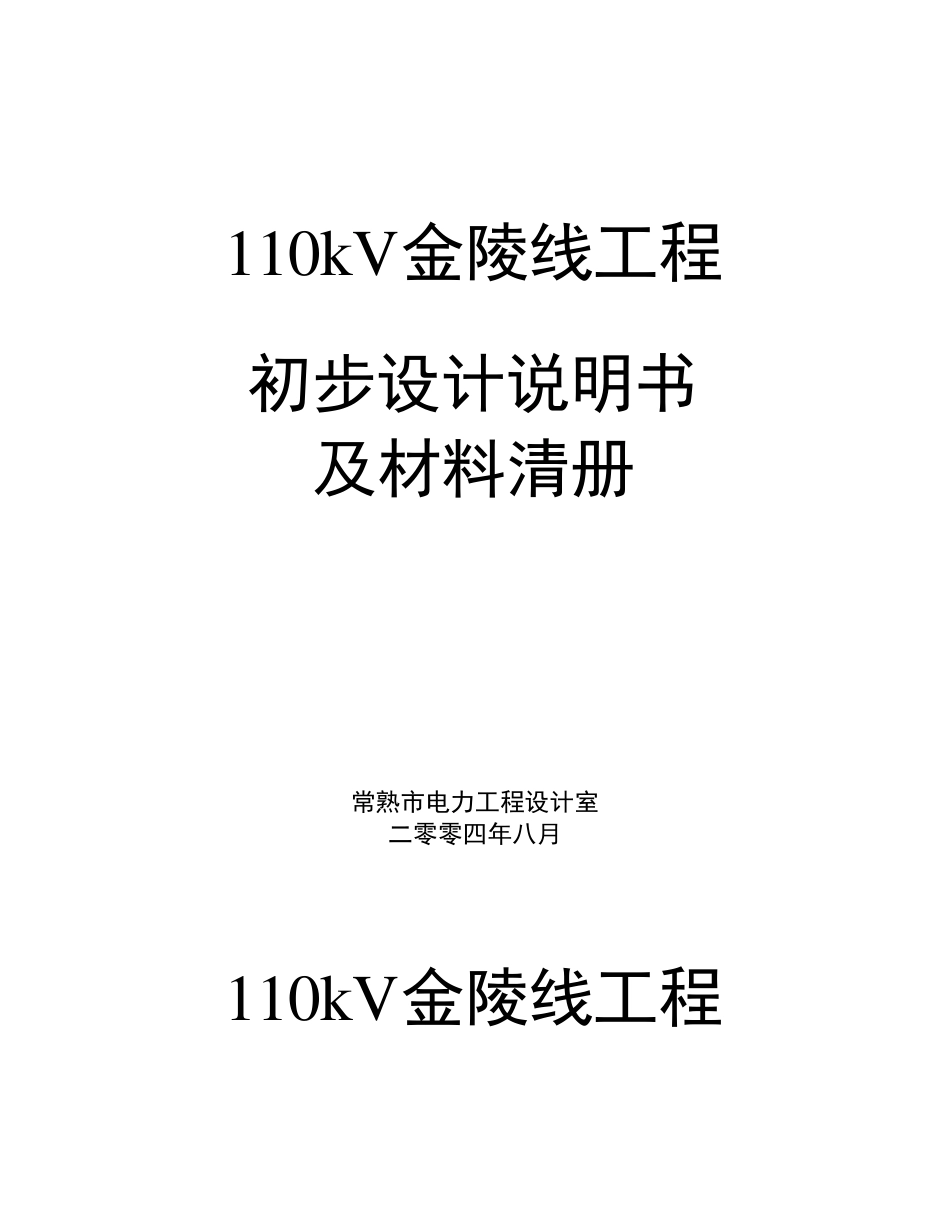

110kV金陵线工程 初步设计说明书 及材料清册 常熟市电力工程设计室 二零零四年八月 110kV金陵线工程 初步设计说明书 及材料清册 审 定 ： 审 核 ： 校 核 ： 校 对 ： 编 制 ： 目 录 1 、总 述 2 、路 径 方 案 及 协 议 处 理 情 况 3 、机 电 部 分 4 、杆 塔 与 基 础 5 、通 讯 保 护 部 分 6 、材料清册 7、电缆部分 1 总述 1.1 设计依据 1、金陵热电有限公司用户委托单。 2、常熟市城乡规划局对本工程线路路径的批复意见。 1.2 设计规模及范围 1.2.1 设计规模 110kV金陵线工程，导线采用LGJ-300/25型钢芯铝绞线，避雷线采用LXXGJ-50 5%铝锌稀土合金镀层钢绞线，并全线架设避雷线，线路全长（架空部分）4.6km 。 1.2.2 设计范围 1、线路工程本体设计。 2、编制工程概算书。 1.3 建设、施工单位及建设期限 建设单位： 金陵热电有限公司 施工单位：待定 建 设 期 限 ： 2005年 1.4 经济及材料耗用指标 线 路 综 合 投 资 万元 线 路 本体投 资 万元 线 路 综 合 造价指标 万元/km 线 路 本体造价指标 万元/km 导线 耗用指标 t/km 合 成绝缘子耗用指标 串/km 钢绞线 耗用指标 t/km 金具耗用指标 t/km 铁塔钢材耗用指标 t/km 基础钢材耗用指标 t/km 砼耗用指标 m3/km 2 路径方案、地形地质及协议处理情况 2.1 进出线情况 本 工 程 线 路 自 220kV师 桥 变 自 西 南 至 东 北 方 向 的 第 五 出 线 间 隔 向 东南 方 向 出 线 ， 前 段 与 110kV钢 厂 线 同 塔 双 回 路 架 设 ， 后 段 单 回 路 架 设 。详 见 图 200447-A-02。 2.2 路径方案及协议处理情况 本 工 程 线 路 自 220kV师 桥 变 自 西 南 至 东 北 方 向 的 第 五 出 线 间 隔 向 东南 方 向 出 线 ， 跨 过 规 划 中 的 沿 江 一 级 公 路 ， 穿 过 220kV常 谢 线 ， 跨 过 通港 路 、35kV三水线 、35kV梅吴线 、35kV浒钢 线 、35kV梅宕线 后 ， 至 金陵热电厂 外的 电缆终端塔 。 线 路 全长4.6公 里， 其中 双 回 路 部分3.1公 里，单 回 路 部分1.5公 里。 考 虑 到 220kV师 桥 变 的 架 空 线 路 通 道 比 较 紧 张 ， 因 此 在 本 工 程 的 前段 与 110kV...
