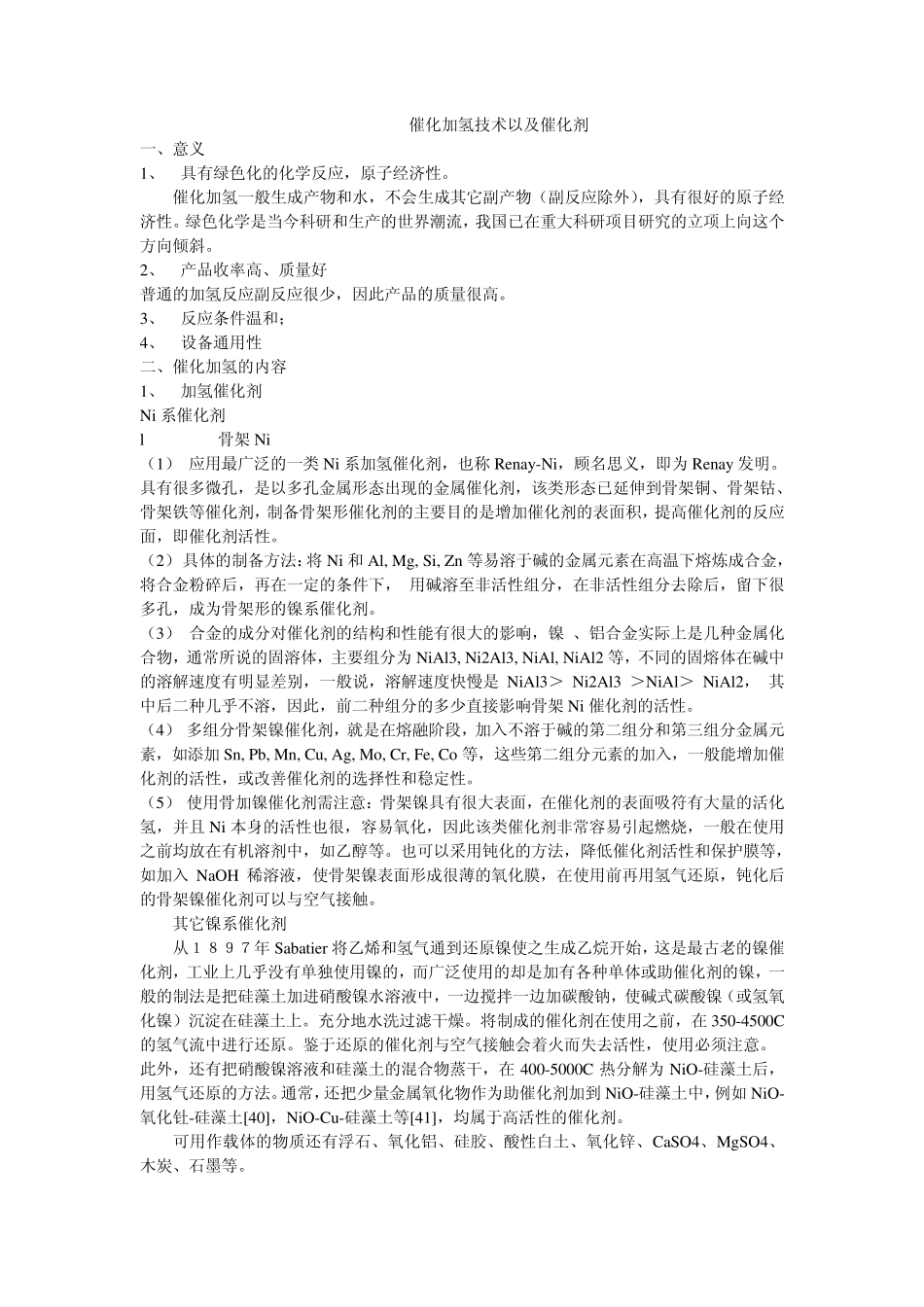

催化加氢技术以及催化剂 一、意义 1、 具有绿色化的化学反应，原子经济性。 催化加氢一般生成产物和水，不会生成其它副产物（副反应除外），具有很好的原子经济性。绿色化学是当今科研和生产的世界潮流，我国已在重大科研项目研究的立项上向这个方向倾斜。 2、 产品收率高、质量好 普通的加氢反应副反应很少，因此产品的质量很高。 3、 反应条件温和； 4、 设备通用性 二、催化加氢的内容 1、 加氢催化剂 Ni 系催化剂 l 骨架 Ni （1） 应用最广泛的一类 Ni 系加氢催化剂，也称 Renay -Ni，顾名思义，即为 Renay 发明。具有很多微孔，是以多孔金属形态出现的金属催化剂，该类形态已延伸到骨架铜、骨架钴、骨架铁等催化剂，制备骨架形催化剂的主要目的是增加催化剂的表面积，提高催化剂的反应面，即催化剂活性。 （2） 具体的制备方法：将 Ni 和 Al, Mg, Si, Zn 等易溶于碱的金属元素在高温下熔炼成合金，将合金粉碎后，再在一定的条件下， 用碱溶至非活性组分，在非活性组分去除后，留下很多孔，成为骨架形的镍系催化剂。 （3） 合金的成分对催化剂的结构和性能有很大的影响，镍 、铝合金实际上是几种金属化合物，通常所说的固溶体，主要组分为 NiAl3, Ni2Al3, NiAl, NiAl2 等，不同的固熔体在碱中的溶解速度有明显差别，一般说，溶解速度快慢是 NiAl3＞ Ni2Al3 ＞NiAl＞ NiAl2， 其中后二种几乎不溶，因此，前二种组分的多少直接影响骨架 Ni 催化剂的活性。 （4） 多组分骨架镍催化剂，就是在熔融阶段，加入不溶于碱的第二组分和第三组分金属元素，如添加Sn, Pb, Mn, Cu , Ag, Mo, Cr, Fe, Co 等，这些第二组分元素的加入，一般能增加催化剂的活性，或改善催化剂的选择性和稳定性。 （5） 使用骨加镍催化剂需注意：骨架镍具有很大表面，在催化剂的表面吸符有大量的活化氢，并且 Ni 本身的活性也很，容易氧化，因此该类催化剂非常容易引起燃烧，一般在使用之前均放在有机溶剂中，如乙醇等。也可以采用钝化的方法，降低催化剂活性和保护膜等，如加入 NaOH 稀溶液，使骨架镍表面形成很薄的氧化膜，在使用前再用氢气还原，钝化后的骨架镍催化剂可以与空气接触。 其它镍系催化剂 从１８９７年 Sabatier 将乙烯和氢气通到还原镍使之生成乙烷开始，这是最古老的镍催化剂，工业上几乎没有单独使用镍的，而广泛使用的却是加有各种单体或助催化剂的镍，一般的制法是把硅藻土加进...
