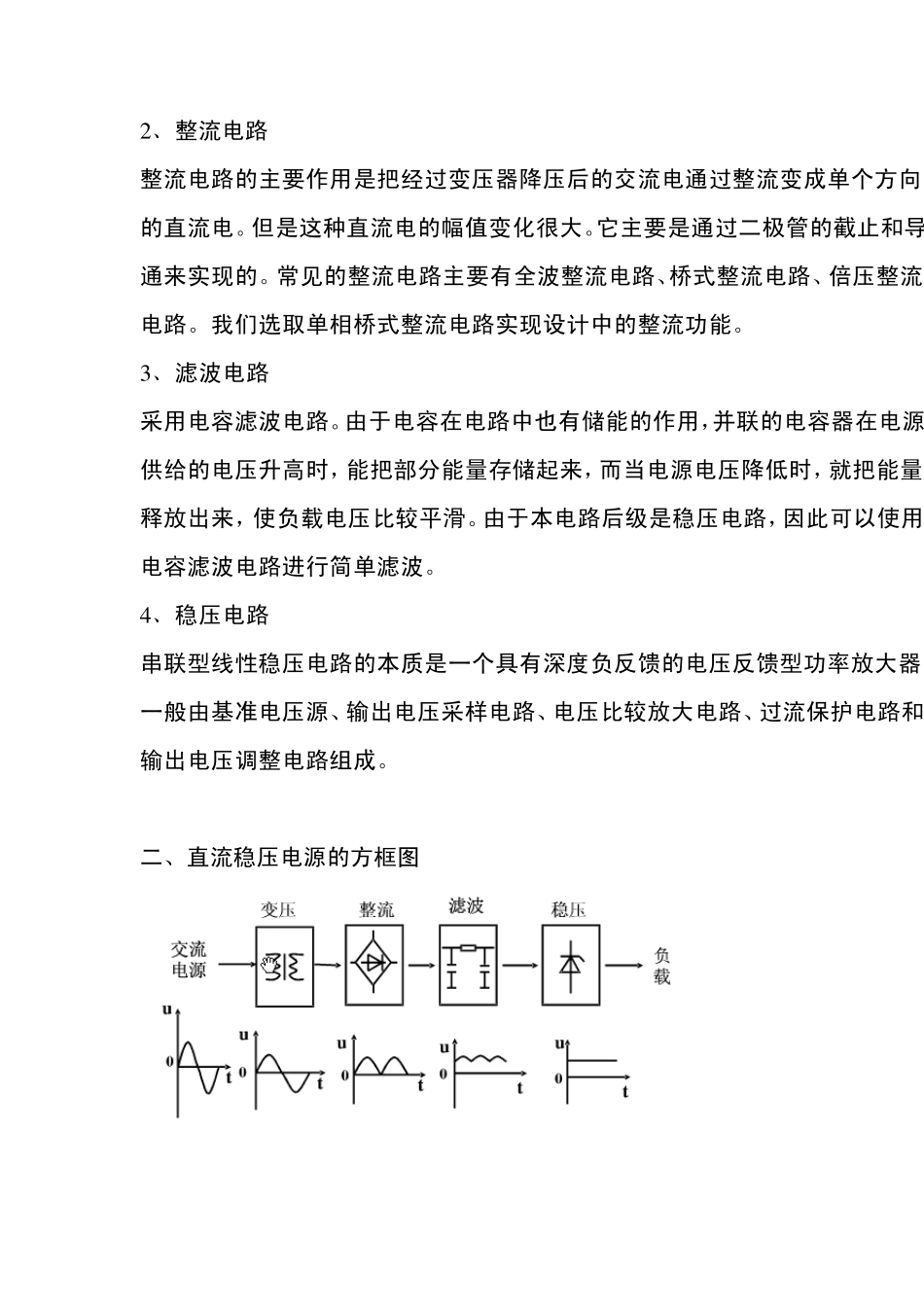

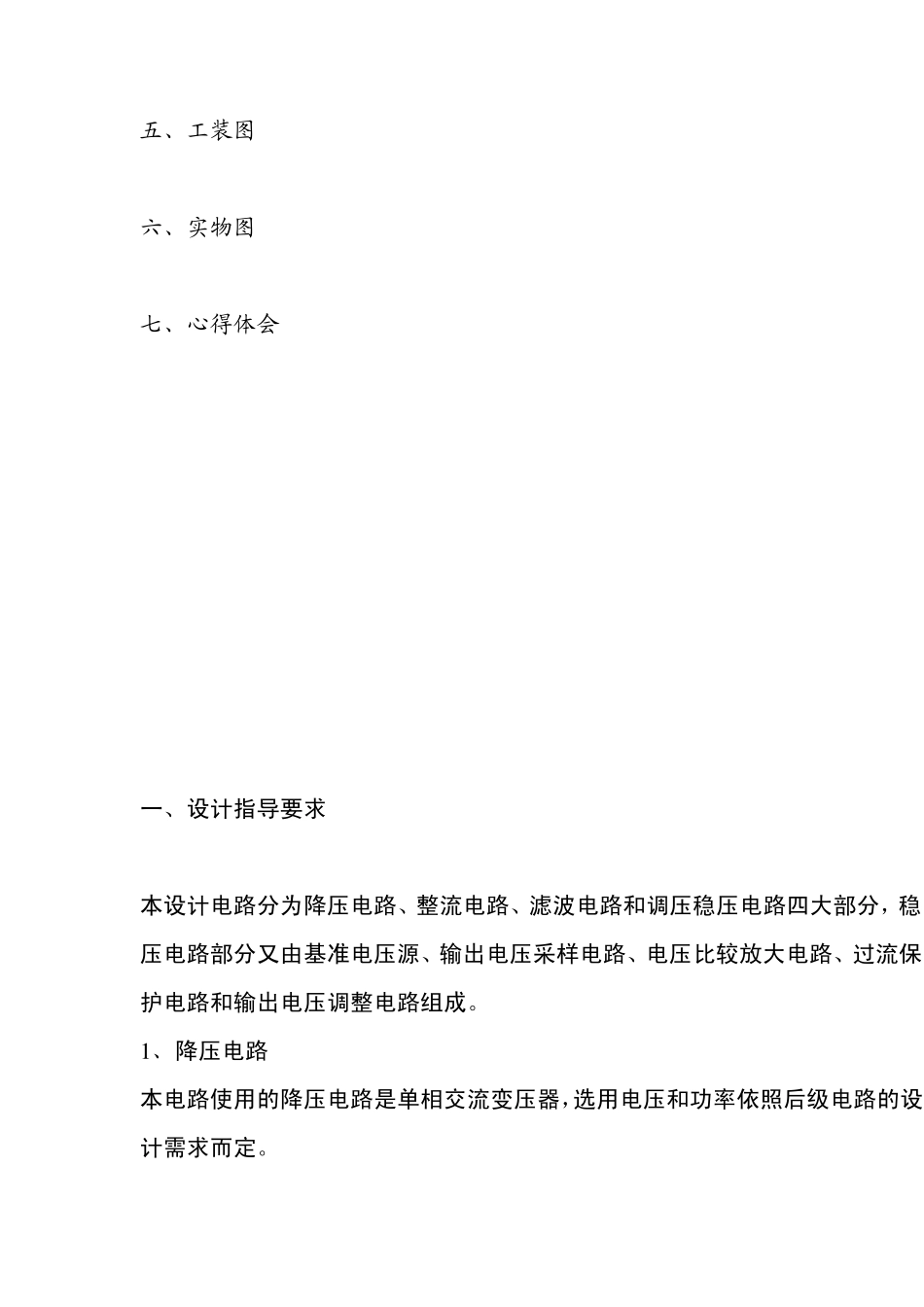

长沙民政职业技术学院 题目：12V 直流稳压电源测试工装的制作 专业：应用电子技术 目 录 一、设计指导要求 二、12V 直流稳压电源的方框图 三、PCB 探针图和仪表图 四、总电路图 五、工装图 六、实物图 七、心得体会 一、设计指导要求 本设计电路分为降压电路、整流电路、滤波电路和调压稳压电路四大部分，稳压电路部分又由基准电压源、输出电压采样电路、电压比较放大电路、过流保护电路和输出电压调整电路组成。 1 、降压电路 本电路使用的降压电路是单相交流变压器，选用电压和功率依照后级电路的设计需求而定。 2 、整流电路 整流电路的主要作用是把经过变压器降压后的交流电通过整流变成单个方向的直流电。但是这种直流电的幅值变化很大。它主要是通过二极管的截止和导通来实现的。常见的整流电路主要有全波整流电路、桥式整流电路、倍压整流电路。我们选取单相桥式整流电路实现设计中的整流功能。 3 、滤波电路 采用电容滤波电路。由于电容在电路中也有储能的作用，并联的电容器在电源供给的电压升高时，能把部分能量存储起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑。由于本电路后级是稳压电路，因此可以使用电容滤波电路进行简单滤波。 4 、稳压电路 串联型线性稳压电路的本质是一个具有深度负反馈的电压反馈型功率放大器，一般由基准电压源、输出电压采样电路、电压比较放大电路、过流保护电路和输出电压调整电路组成。 二、直流稳压电源的方框图 三、PCB 探针图和仪表图 PCB 图： 工装 PCB 探针图： 手工探针图： 探针说明： 对应的探针 说明 J2 交流地 J8 直流地 J1 测试 220V 交流电电压 J3 测试变压器降压后的18V 交流电压 J4 测试220V 交流电压经整流滤波后的20V 直流电压 J5 测试误差取样电压 J6 测试稳压二极管两端的基准电压 J7 测试电位器两端的电压 J9 测试负载电流 J10 测试负载两端的电压（输出的12V 直流电压） A：电流表 V：直流电压表 V：交流电压表 POWER：工装电源总开关 A~H：8 个开关控制需要测试的探针 仪表与开关的连接 开关与探针的连接 备注 导线颜色 导线长度 导线直径 V+ A1 A2 J1 红色 200mm 0.8mm V+ B1 B2 J3 红色 220mm 0.8mm V+ C1 C2 J4 红色 230mm 0.8mm V+ D1 D2 J5 红色 250mm 0.8mm V+ E1 E2 红色 260mm 0.8mm J6 V+ F1 F2 J7 红色 265mm 0.8mm A+ G...
