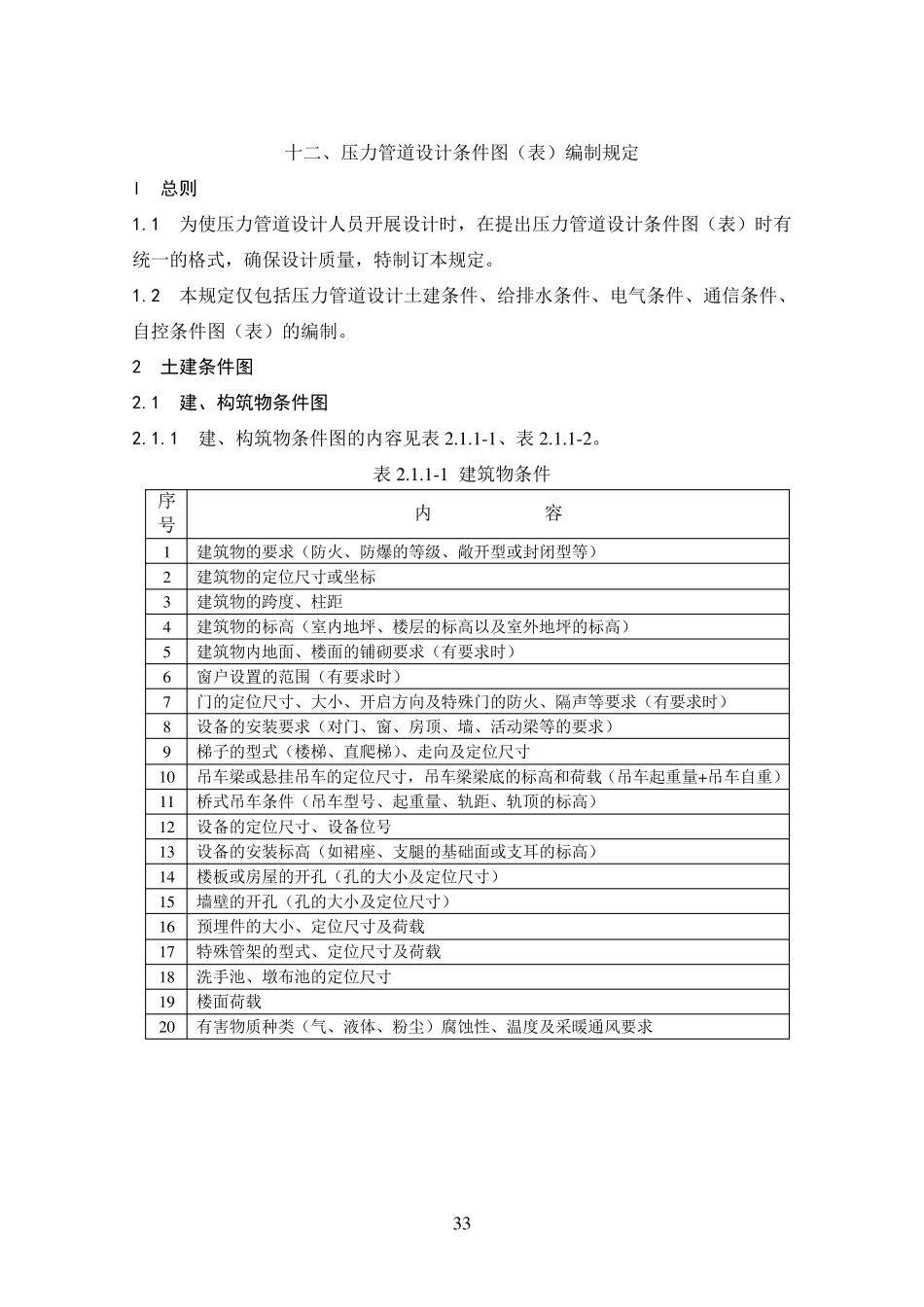

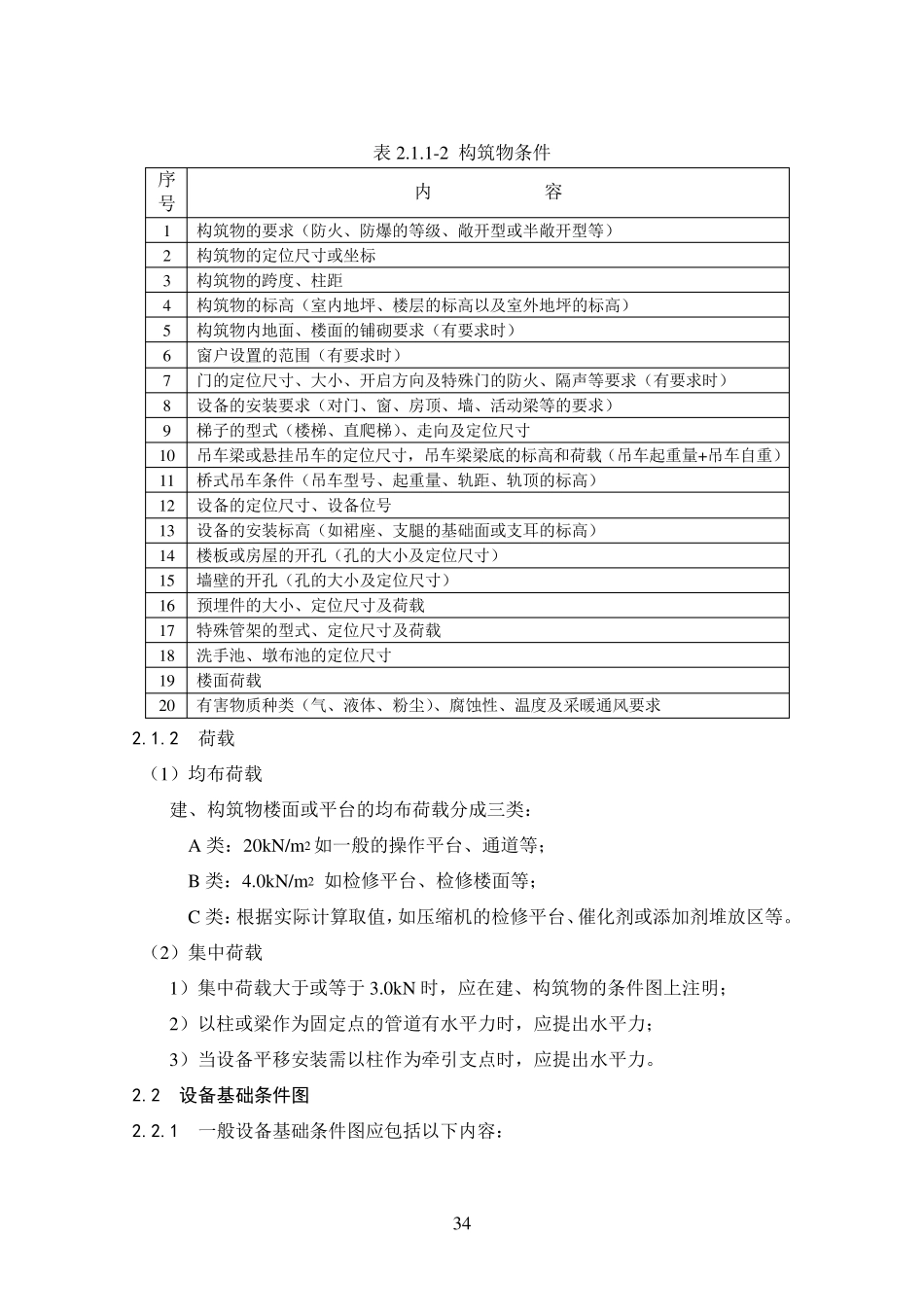

3 3 十二、压力管道设计条件图（表）编制规定 l 总则 1.1 为使压力管道设计人员开展设计时，在提出压力管道设计条件图（表）时有统一的格式，确保设计质量，特制订本规定。 1.2 本规定仅包括压力管道设计土建条件、给排水条件、电气条件、通信条件、自控条件图（表）的编制。 2 土建条件图 2.1 建、构筑物条件图 2.1.1 建、构筑物条件图的内容见表 2 .1 .1 -1 、表 2 .1 .1 -2 。 表 2 .1 .1 -1 建筑物条件 序 号 内 容 1 建筑物的要求（防火、防爆的等级、敞开型或封闭型等） 2 建筑物的定位尺寸或坐标 3 建筑物的跨度、柱距 4 建筑物的标高（室内地坪、楼层的标高以及室外地坪的标高） 5 建筑物内地面、楼面的铺砌要求（有要求时） 6 窗户设置的范围（有要求时） 7 门的定位尺寸、大小、开启方向及特殊门的防火、隔声等要求（有要求时） 8 设备的安装要求（对门、窗、房顶、墙、活动梁等的要求） 9 梯子的型式（楼梯、直爬梯）、走向及定位尺寸 1 0 吊车梁或悬挂吊车的定位尺寸，吊车梁梁底的标高和荷载（吊车起重量+吊车自重） 1 1 桥式吊车条件（吊车型号、起重量、轨距、轨顶的标高） 1 2 设备的定位尺寸、设备位号 1 3 设备的安装标高（如裙座、支腿的基础面或支耳的标高） 1 4 楼板或房屋的开孔（孔的大小及定位尺寸） 1 5 墙壁的开孔（孔的大小及定位尺寸） 1 6 预埋件的大小、定位尺寸及荷载 1 7 特殊管架的型式、定位尺寸及荷载 1 8 洗手池、墩布池的定位尺寸 1 9 楼面荷载 2 0 有害物质种类（气、液体、粉尘）腐蚀性、温度及采暖通风要求 34 表2.1.1-2 构筑物条件 序 号 内 容 1 构筑物的要求（防火、防爆的等级、敞开型或半敞开型等） 2 构筑物的定位尺寸或坐标 3 构筑物的跨度、柱距 4 构筑物的标高（室内地坪、楼层的标高以及室外地坪的标高） 5 构筑物内地面、楼面的铺砌要求（有要求时） 6 窗户设置的范围（有要求时） 7 门的定位尺寸、大小、开启方向及特殊门的防火、隔声等要求（有要求时） 8 设备的安装要求（对门、窗、房顶、墙、活动梁等的要求） 9 梯子的型式（楼梯、直爬梯）、走向及定位尺寸 10 吊车梁或悬挂吊车的定位尺寸，吊车梁梁底的标高和荷载（吊车起重量+吊车自重） 11 桥式吊车条件（吊车型号、起重量、轨距、轨顶的标高） 12 设备的定位尺寸、设备位号 13 设备的安装标高（如裙座、支...
