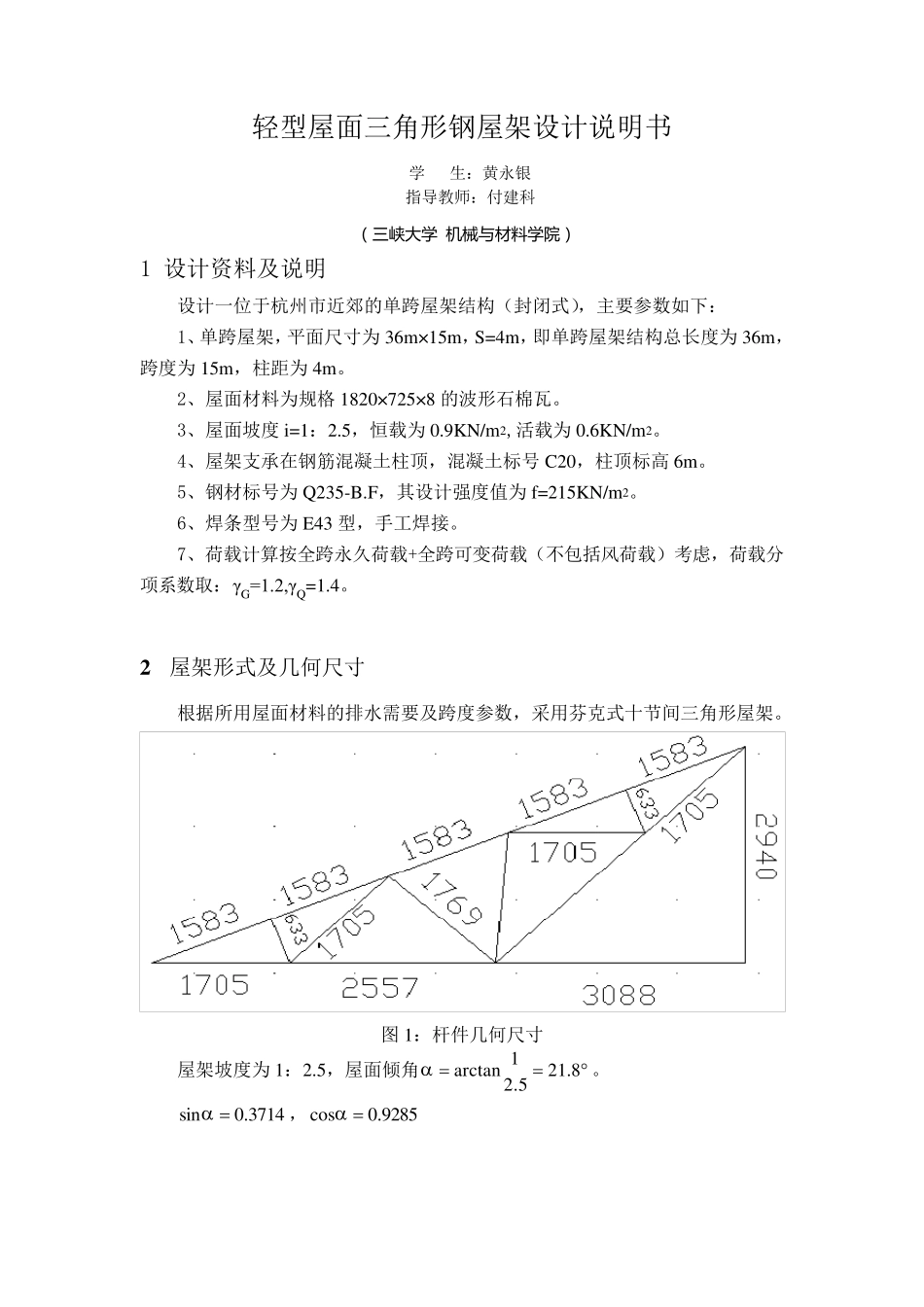

轻型屋面三角形钢屋架设计说明书 学 生：黄永银 指导教师：付建科 （ 三峡大学 机械与材料学院） 1 设计资料及说明 设计一位于杭州市近郊的单跨屋架结构（封闭式），主要参数如下： 1、单跨屋架，平面尺寸为 36m× 15m，S=4m，即单跨屋架结构总长度为 36m，跨度为 15m，柱距为 4m。 2、屋面材料为规格 1820× 725× 8 的波形石棉瓦。 3、屋面坡度 i=1：2.5，恒载为 0.9KN/m2,活载为 0.6KN/m2。 4、屋架支承在钢筋混凝土柱顶，混凝土标号 C20，柱顶标高 6m。 5、钢材标号为 Q235-B.F，其设计强度值为 f=215KN/m2。 6、焊条型号为 E43 型，手工焊接。 7、荷载计算按全跨永久荷载+全跨可变荷载（不包括风荷载）考虑，荷载分项系数取：γG=1.2,γQ=1.4。 2 屋架形式及几何尺寸 根据所用屋面材料的排水需要及跨度参数，采用芬克式十节间三角形屋架。 图 1：杆件几何尺寸 屋架坡度为 1：2.5，屋面倾角8.212.51arctan。 3714.0sin，9285.0cos 屋架计算跨度：mm1470030015000300LL0. 屋架跨中高度：mm29405.22147002iLh0 上弦长度：mm7916cos2ll0 节间长度：mm1583579165la. 节间水平方向尺寸长度：mm1502acosa ·. 根据《建筑结构静力学计算手册》查得各杆长度系数，然后计算各杆件几何尺寸如图1 所示。 3 屋盖支撑布置 3 .1 屋架的支撑（如图1 所示） （1） 在房屋两侧第一个柱间各设置一道上弦平面横向支撑和下弦平面横向支撑。（如图2）； （2） 在屋架的下弦节点2 和2′各设置一道长柔性系杆。 （3） 因为屋架的跨度小于 18m，所以在位于屋架的长压杆B-1、B′-1′、E-4和E′-4′处各设置一道垂直支撑。 图2：屋架的支撑 3.2 屋面檩条及其支撑 波形石棉瓦长为1820mm，要求搭接长度≥150mm，且每张瓦至少需要有三个支撑点，因此，最大檩条间距为：max18201508353 1pamm. 半跨屋面所需檩条条数为：5.1018355anp根。 考虑到上弦平面横向支撑节点处必须设置檩条，实际取半跨屋面檩条数为: pn =11 根，檩条间距pmaxpamm5.719112a5a<. 可以满足要求。 檩条水平间距：mm668cosaapp . 檩条选用槽钢[8，查表得相关数据：Wx=25.3cm3、Wy=5.8cm3、Ix=101.3cm3 ⑴ 荷载计算 恒载：0.9KN/m2, 活载：0.6KN/m2. 檩条截面受力图如图 2-1 所示。 檩条线载荷为：Pk =(0.9+0.6)×0.668=1.002...
