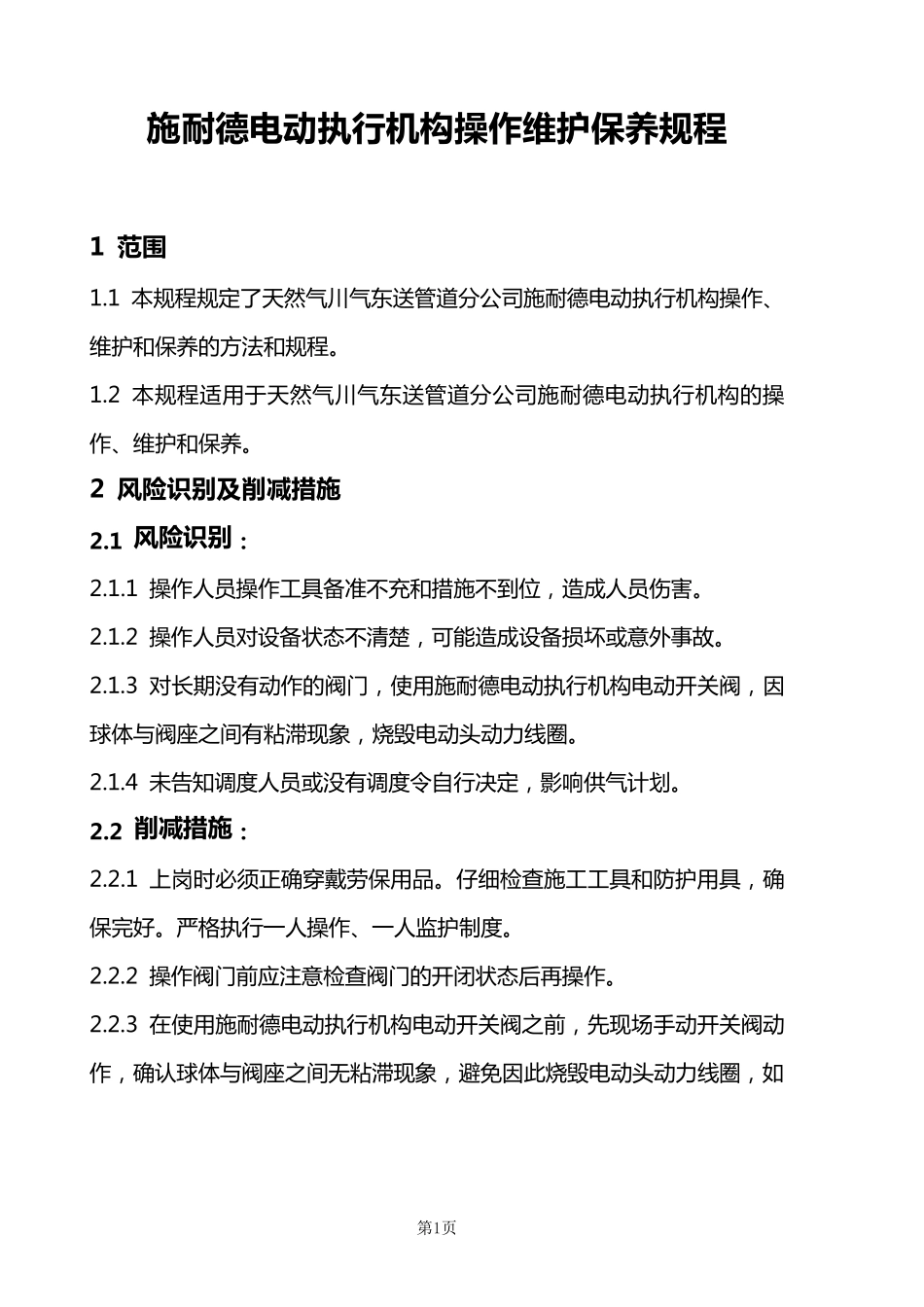

第1页 施 耐 德 电 动 执 行 机 构 操 作维护保养规程 1 范围 1.1 本 规 程 规 定 了 天 然 气 川 气 东 送 管 道 分 公 司 施 耐 德 电 动 执 行 机 构 操 作 、维护和保养的方法和规 程 。 1.2 本 规 程 适用于天 然 气 川 气 东 送 管 道 分 公 司 施 耐 德 电 动 执 行 机 构 的操作 、维护和保养。 2 风险识别及削减措施 2.1 风险识别： 2.1.1 操 作 人员操 作 工具备准不充和措施 不到位，造成人员伤害。 2.1.2 操 作 人员对设备状态不清楚，可能造成设备损坏或意外事故。 2.1.3 对长期没有动 作 的阀门，使用施 耐 德 电 动 执 行 机 构 电 动 开关阀，因球体与阀座之间有粘滞现象，烧毁电 动 头动 力线圈。 2.1.4 未告知调度人员或没有调度令自行 决定 ，影响供气 计划。 2.2 削减措施 ： 2.2.1 上岗时必须正确穿戴劳保用品。仔细检查施 工工具和防护用具，确保完好。严格执 行 一人操 作 、一人监护制度。 2.2.2 操 作 阀门前应注意检查阀门的开闭状态后再操 作 。 2.2.3 在使用施 耐 德 电 动 执 行 机 构 电 动 开关阀之前，先现场手动 开关阀动作 ，确认球体与阀座之间无粘滞现象，避免因此烧毁电 动 头动 力线圈，如 第2页 有 粘 滞 现 象 可 多 开 关 阀 数 次 ， 即 可 解 决 ， 解 决 不 了 的 ， 可 向 阀 门 注 入 清 洗液 再 次 操 作 。 2.2.4 执行机构动作 前要告知武汉调控中心或有 武汉调控中心调度令才能进行。 3 施 耐 德 电 动 执 行 机 构 操 作流程 3.1 就地手动 操 作 3.1.1 压下手动/电动切换手柄见图3.1.1， 使其处于手动位置。（当无法压下时， 可 将手轮旋转一些， 即 可 压下）。 图3.1.1 3.1.2 松开 手柄， 手柄将恢复到初始位置。 3.1.3 旋转手轮直到与离合器啮合， 此时可 用手轮操 作 阀 门 见图3.1.2。 图3.1.2 3.2 就地电 动 开操 作 第3页 现 场 控 制 远 程 控 制 3.2.1 位 于 电 气 箱 盖 下 方 的 红 色 旋 钮 可 选 择 “现 场 ”或“远 控 ”两种操作，每种状态都可 用挂锁锁定。 3.2.2 顺时针旋 转红 色 旋 钮 到“现 场 ”位 置，执行机构控 制 处于 现 场 操作模式。 3.2.3 将相邻黑色 旋 钮 ...
