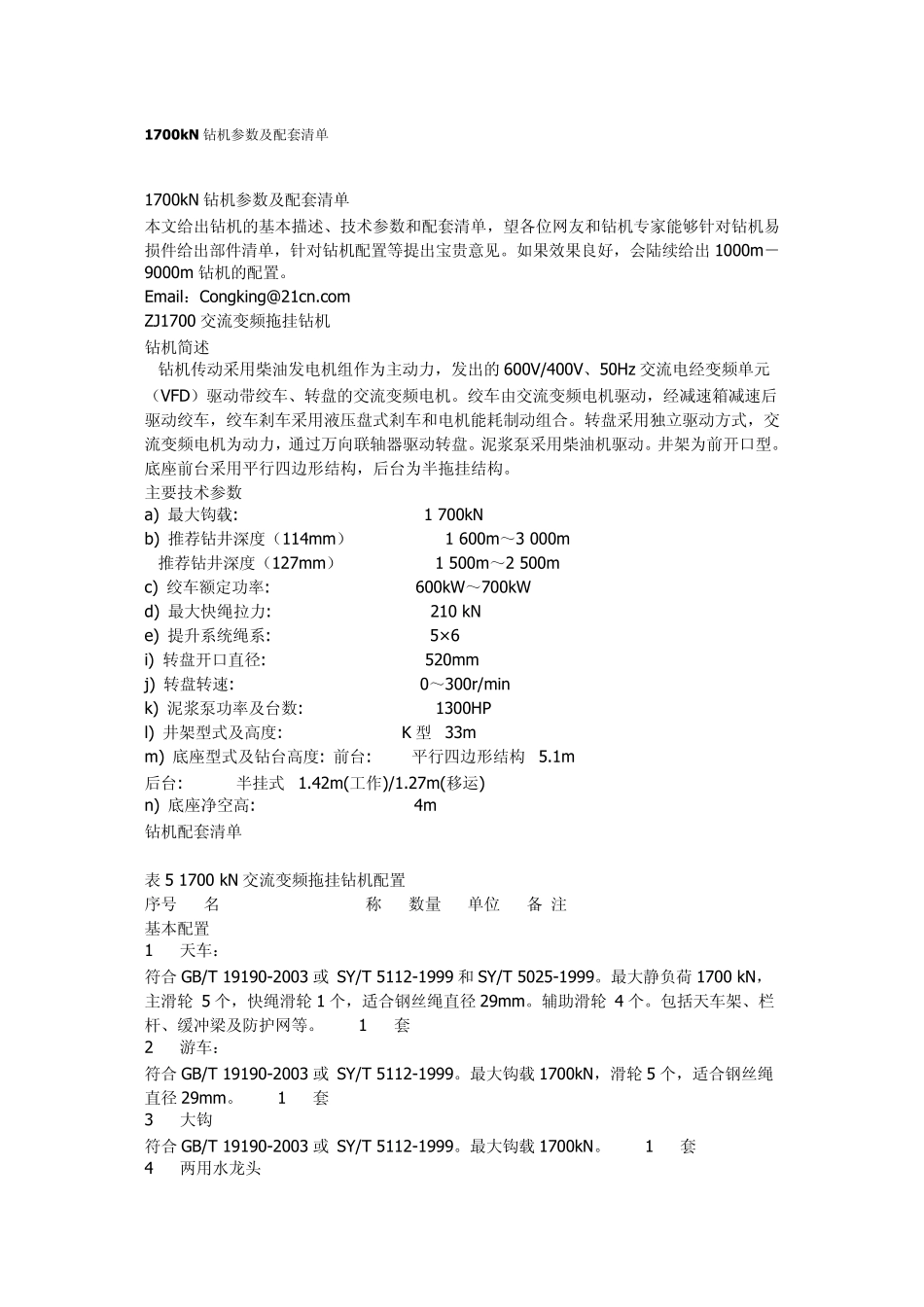

1700kN 钻机参数及配套清单 1700kN 钻机参数及配套清单 本文给出钻机的基本描述、技术参数和配套清单，望各位网友和钻机专家能够针对钻机易损件给出部件清单，针对钻机配置等提出宝贵意见。如果效果良好，会陆续给出1000m－9000m 钻机的配置。 Email：Congking@21cn.com ZJ1700 交流变频拖挂钻机 钻机简述 钻机传动采用柴油发电机组作为主动力，发出的600V/400V、50Hz 交流电经变频单元（VFD）驱动带绞车、转盘的交流变频电机。绞车由交流变频电机驱动，经减速箱减速后驱动绞车，绞车剎车采用液压盘式剎车和电机能耗制动组合。转盘采用独立驱动方式，交流变频电机为动力，通过万向联轴器驱动转盘。泥浆泵采用柴油机驱动。井架为前开口型。底座前台采用平行四边形结构，后台为半拖挂结构。 主要技术参数 a) 最大钩载: 1 700kN b) 推荐钻井深度（114mm） 1 600m～3 000m 推荐钻井深度（127mm） 1 500m～2 500m c) 绞车额定功率: 600kW～700kW d) 最大快绳拉力: 210 kN e) 提升系统绳系: 5× 6 i) 转盘开口直径: 520mm j) 转盘转速: 0～300r/min k) 泥浆泵功率及台数: 1300HP l) 井架型式及高度: K 型 33m m) 底座型式及钻台高度: 前台: 平行四边形结构 5.1m 后台: 半挂式 1.42m(工作)/1.27m(移运) n) 底座净空高: 4m 钻机配套清单 表 5 1700 kN 交流变频拖挂钻机配置 序号 名 称 数量 单位 备 注 基本配置 1 天车： 符合 GB/T 19190-2003 或 SY/T 5112-1999 和 SY/T 5025-1999。最大静负荷 1700 kN，主滑轮 5 个，快绳滑轮 1 个，适合钢丝绳直径 29mm。辅助滑轮 4 个。包括天车架、栏杆、缓冲梁及防护网等。 1 套 2 游车： 符合 GB/T 19190-2003 或 SY/T 5112-1999。最大钩载 1700kN，滑轮 5 个，适合钢丝绳直径 29mm。 1 套 3 大钩 符合 GB/T 19190-2003 或 SY/T 5112-1999。最大钩载 1700kN。 1 套 4 两用水龙头 符合 GB/T 19190-2003 或 SY/T 5112-1999。最大静负荷 1700kN，最高转速 300r/min，最高工作压力 35MPa，带风动旋扣器，鹅颈管与水龙带连接采用由壬连接。 1 套 5 井架 井架符合 SY/T 5025-1999。K 型井架，有效高度 33m，最大负荷 1700kN，分为三段，二层台容量：114mm 钻杆，19 m 立根 3000m。 1 套 6 登梯助力机构 1 套 7 钻工防坠落装置 1 套 8 二层台逃生装置...
