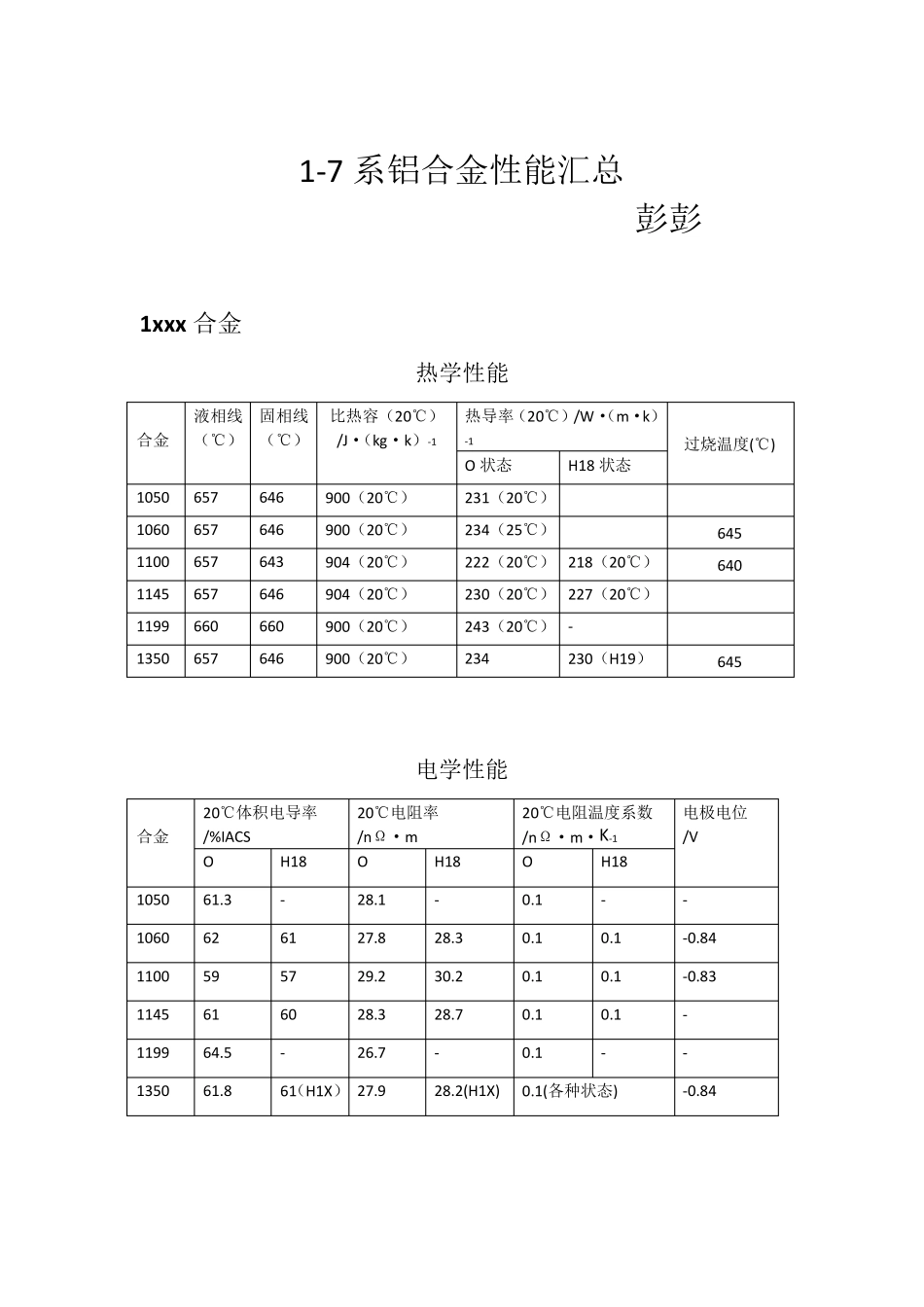

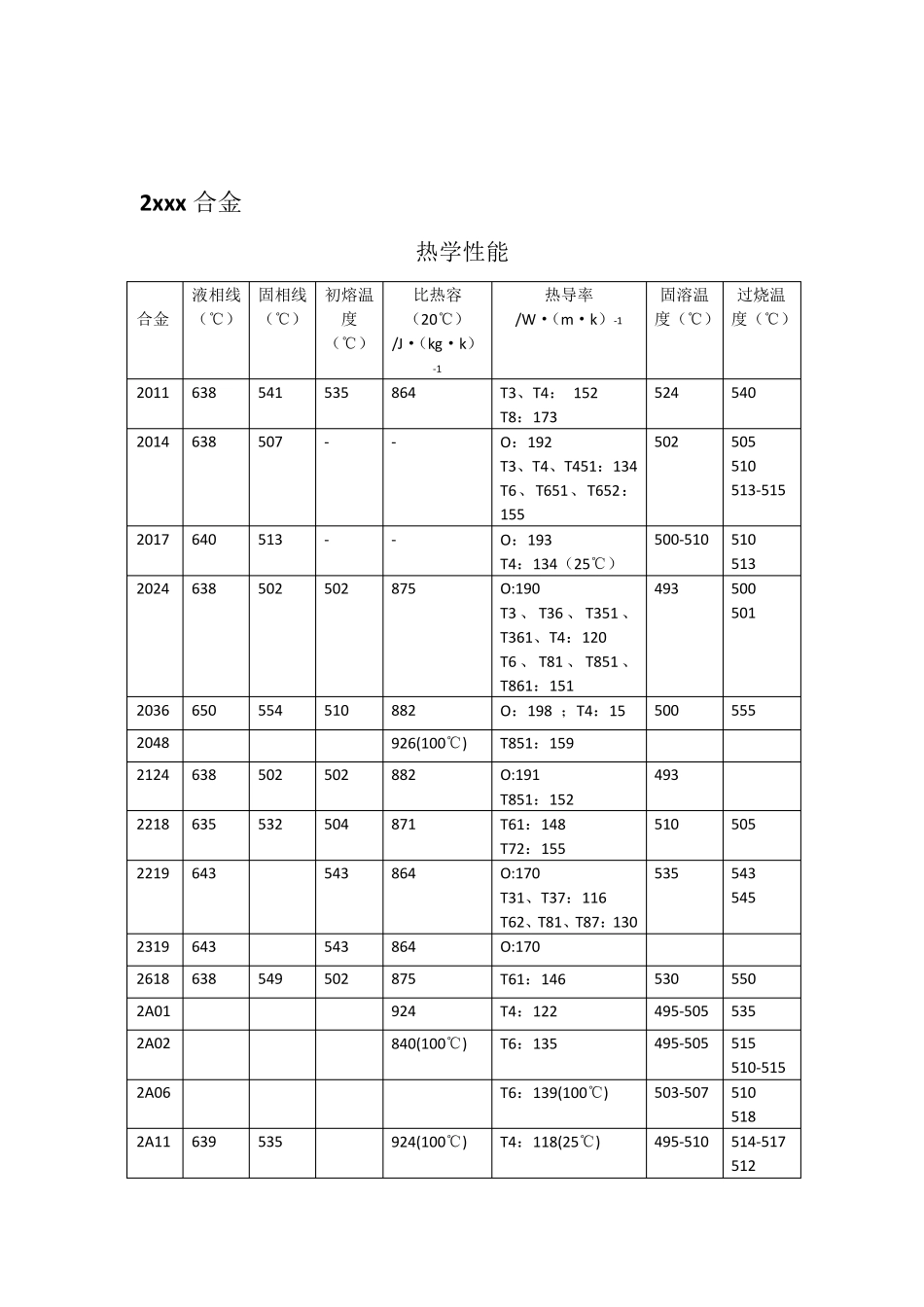

1-7 系铝合金性能汇总 彭彭 1xxx 合金 热学性能 合金 液相线（℃） 固相线（℃） 比热容（20℃） /J·（kg·k）-1 热导率（20℃）/W·（m·k）-1 过烧温度(℃) O 状态 H18 状态 1050 657 646 900（20℃） 231（20℃） 1060 657 646 900（20℃） 234（25℃） 645 1100 657 643 904（20℃） 222（20℃） 218（20℃） 640 1145 657 646 904（20℃） 230（20℃） 227（20℃） 1199 660 660 900（20℃） 243（20℃） - 1350 657 646 900（20℃） 234 230（H19） 645 电学性能 合金 20℃体积电导率 /%IACS 20℃电阻率 /nΩ·m 20℃电阻温度系数 /nΩ·m·K-1 电极电位 /V O H18 O H18 O H18 1050 61.3 - 28.1 - 0.1 - - 1060 62 61 27.8 28.3 0.1 0.1 -0.84 1100 59 57 29.2 30.2 0.1 0.1 -0.83 1145 61 60 28.3 28.7 0.1 0.1 - 1199 64.5 - 26.7 - 0.1 - - 1350 61.8 61（H1X） 27.9 28.2(H1X) 0.1(各种状态) -0.84 2xxx 合金 热学性能 合金 液相线（℃） 固相线（℃） 初熔温度 （℃） 比热容（20℃） /J·（kg·k）-1 热导率 /W·（m ·k）-1 固溶温度（℃） 过烧温度（℃） 2011 638 541 535 864 T3、T4： 152 T8：173 524 540 2014 638 507 - - O：192 T3、T4、T451：134 T6、T651、T652：155 502 505 510 513-515 2017 640 513 - - O：193 T4：134（25℃） 500-510 510 513 2024 638 502 502 875 O:190 T3 、 T36 、 T351 、T361、T4：120 T6 、 T81 、 T851 、T861：151 493 500 501 2036 650 554 510 882 O：198 ；T4：15 500 555 2048 926(100℃) T851：159 2124 638 502 502 882 O:191 T851：152 493 2218 635 532 504 871 T61：148 T72：155 510 505 2219 643 543 864 O:170 T31、T37：116 T62、T81、T87：130 535 543 545 2319 643 543 864 O:170 2618 638 549 502 875 T61：146 530 550 2A01 924 T4：122 495-505 535 2A02 840(100℃) T6：135 495-505 515 510-515 2A06 T6：139(100℃) 503-507 510 518 2A11 639 535 924(100℃) T4：118(25℃) 495-510 514-517 512 2A12 638 502 924(100℃) T4：193(25℃) 496-540 505 506-507 2A10 924(100℃) T6...
