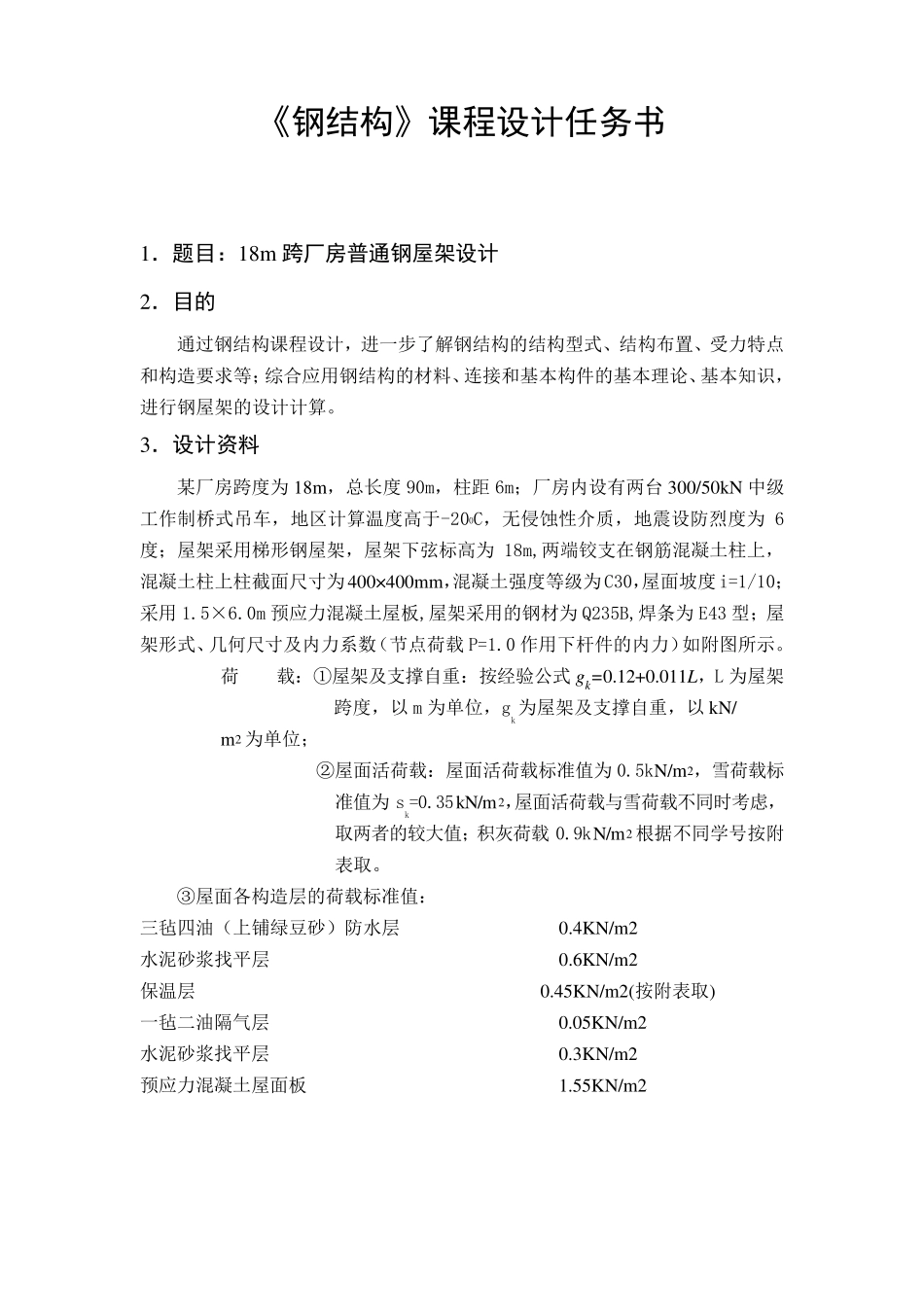

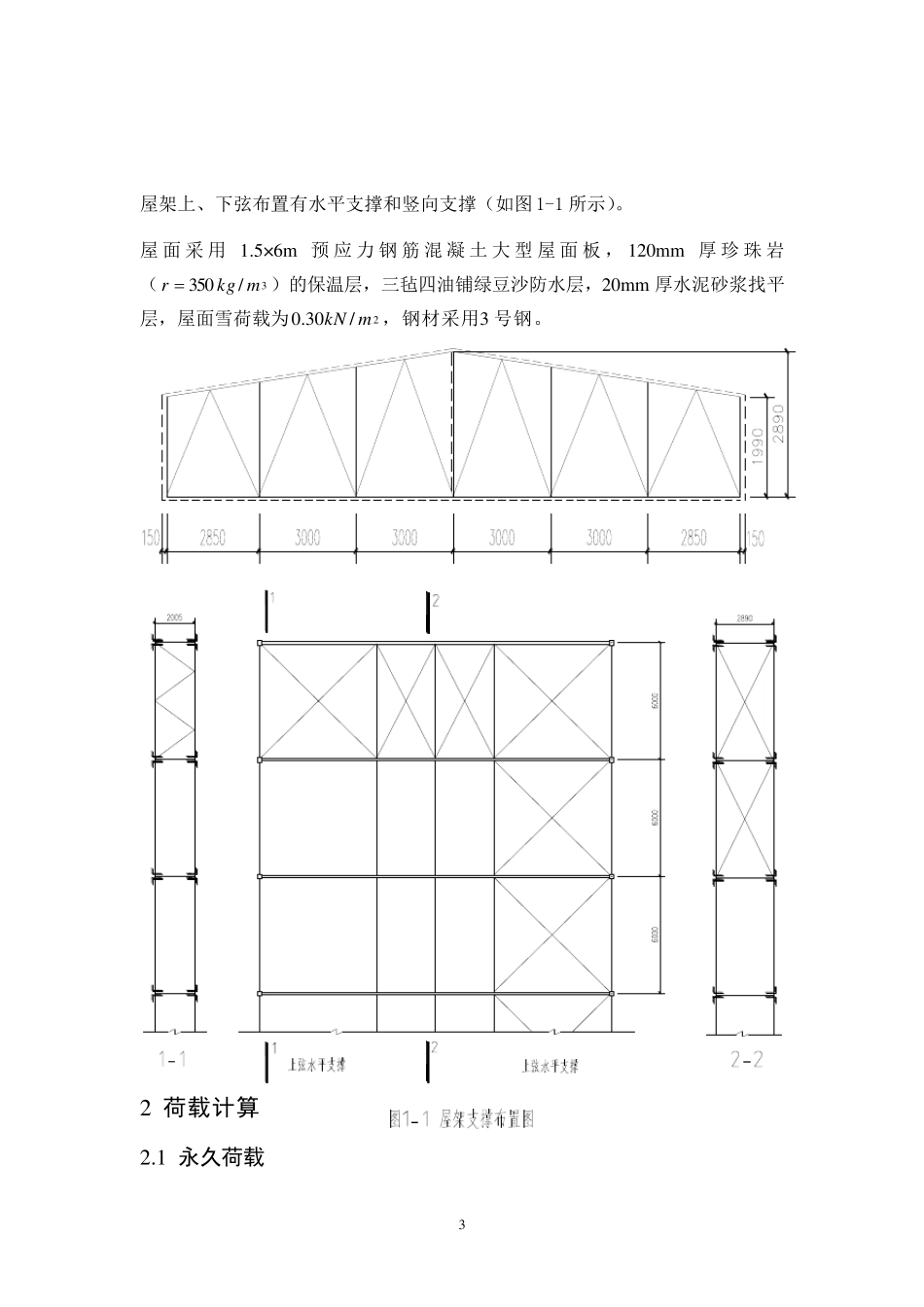

《钢结构》课程设计任务书 1．题目：18m 跨厂房普通钢屋架设计 2．目的 通过钢结构课程设计，进一步了解钢结构的结构型式、结构布置、受力特点和构造要求等；综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行钢屋架的设计计算。 3．设计资料 某厂房跨度为18m，总长度90m，柱距6m；厂房内设有两台300/50kN 中级工作制桥式吊车，地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为6度；屋架采用梯形钢屋架，屋架下弦标高为18m,两端铰支在钢筋混凝土柱上，混凝土柱上柱截面尺寸为400×400mm，混凝土强度等级为C30，屋面坡度i=1/10；采用1.5×6.0m 预应力混凝土屋板,屋架采用的钢材为Q235B,焊条为E43 型；屋架形式、几何尺寸及内力系数（节点荷载 P=1.0 作用下杆件的内力）如附图所示。 荷 载：①屋架及支撑自重：按经验公式gk=0.12+0.011L，L 为屋架跨度，以m 为单位，gk为屋架及支撑自重，以kN/ m2 为单位； ②屋面活荷载：屋面活荷载标准值为0.5kN/m2，雪荷载标准值为sk=0.35kN/m2，屋面活荷载与雪荷载不同时考虑，取两者的较大值；积灰荷载 0.9kN/m2 根据不同学 号 按附表 取。 ③ 屋面各 构造层 的荷载标准值： 三 毡 四 油 （上铺 绿 豆 砂 ）防水 层 0.4KN/m2 水 泥 砂 浆 找 平 层 0.6KN/m2 保 温层 0.45KN/m2(按附表 取) 一毡 二 油 隔 气 层 0.05KN/m2 水 泥 砂 浆 找 平 层 0.3KN/m2 预应力混凝土屋面板 1.55KN/m2 2 屋架杆件的内力系数 199013502290259028902613286431242530286431241507.5 1507.5 1507.5 1507.51507.51507.5150AacegBCDFG Aa+ 3.4700.000-6.221-8.993-9.102-9.102-6.502-3.382-0.690-0.462+4.739+1.884-0.462-1.0-1.0+0.812-0.5+ 7.962+ 9.279+ 9.279cegBCDEFG0.51.01.01.01.01.01.0 a . 18 米跨屋架几何尺寸 b . 18 米跨屋架全跨单位荷载 作用下各杆件的内力值 Aacege'c'a'+ 2.5370.000 -4.371-5.636-4.551-3.357-1.8500.00-4.754-1.862+0.615+1.170+1.344+1.581+3.158+0.540-1.632-1.305-1.520-1.748-1.0-1.0+0.4060.000.00-0.5+ 5.325+ 5.312+ 3.967+ 2.637+ 0.933BCDEFGF'E'D 'C 'B 'A '0.51.01.01.01.01.01.0 c . 18 米跨屋架半跨单位荷载作用下各杆件的内力值 3 屋架上、下弦布置有水平支撑和竖向支撑（如图 1-1 所示）。 屋面 采 用 1.5×6m 预 应 力 钢 筋 混 凝 ...
