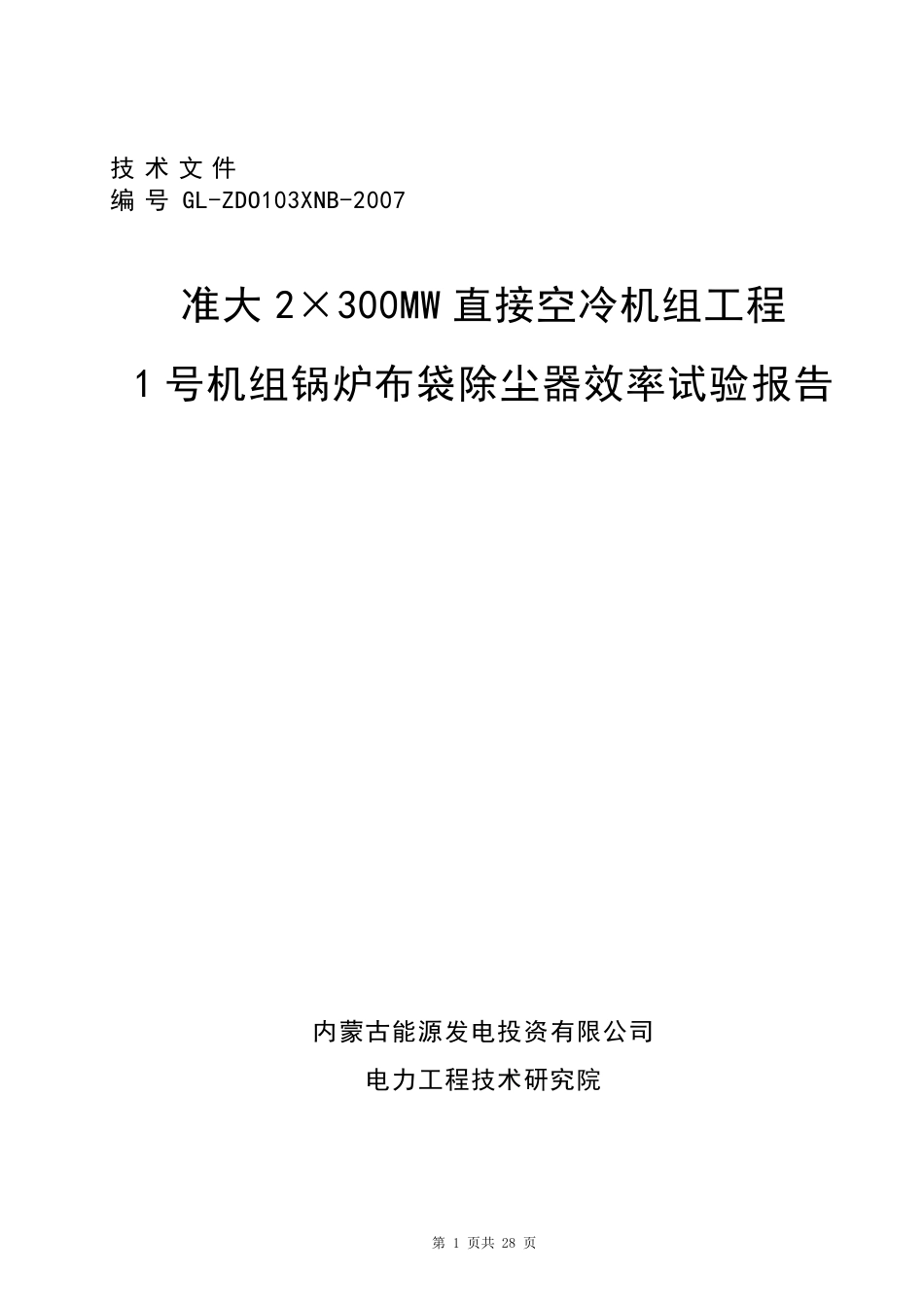

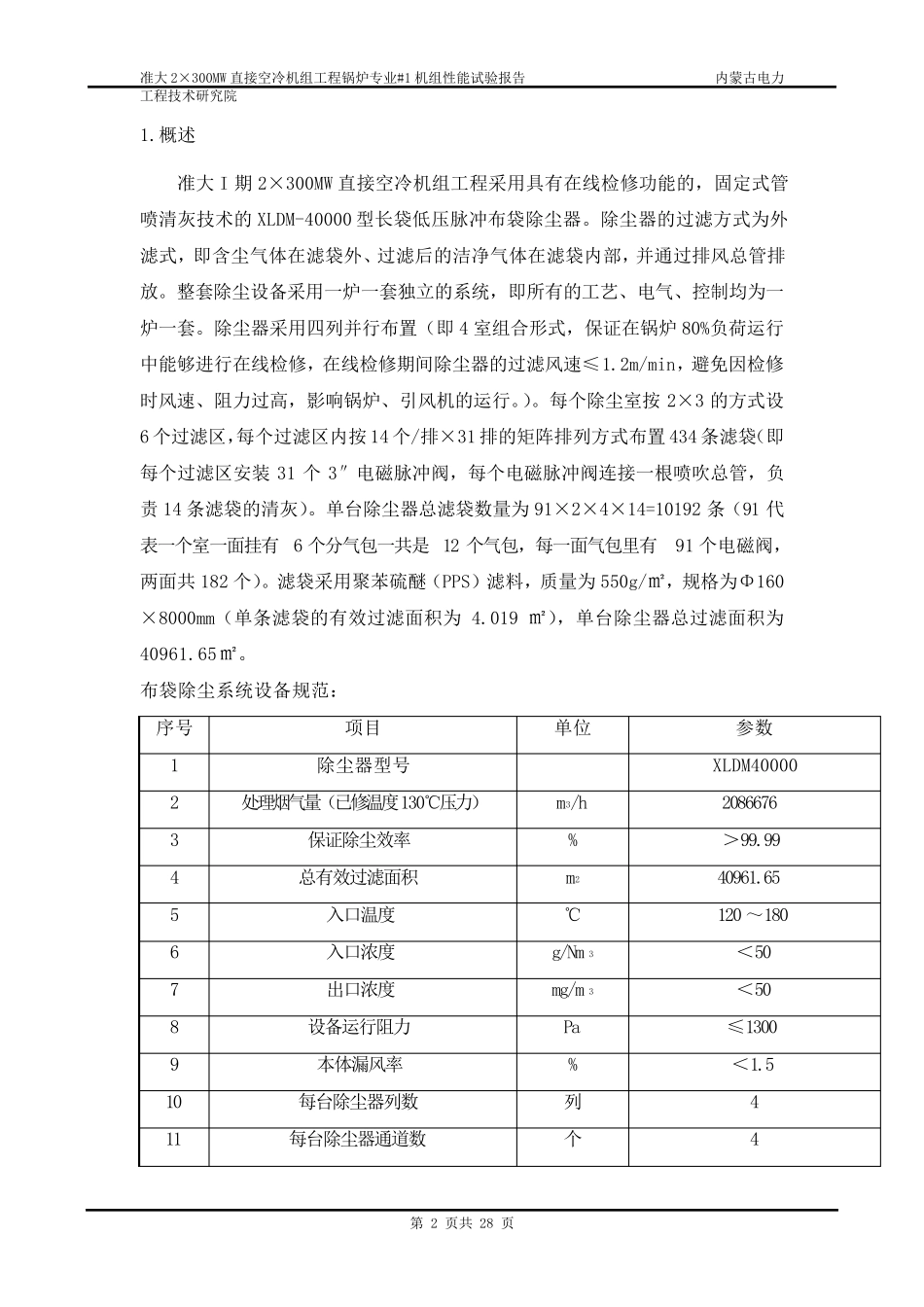

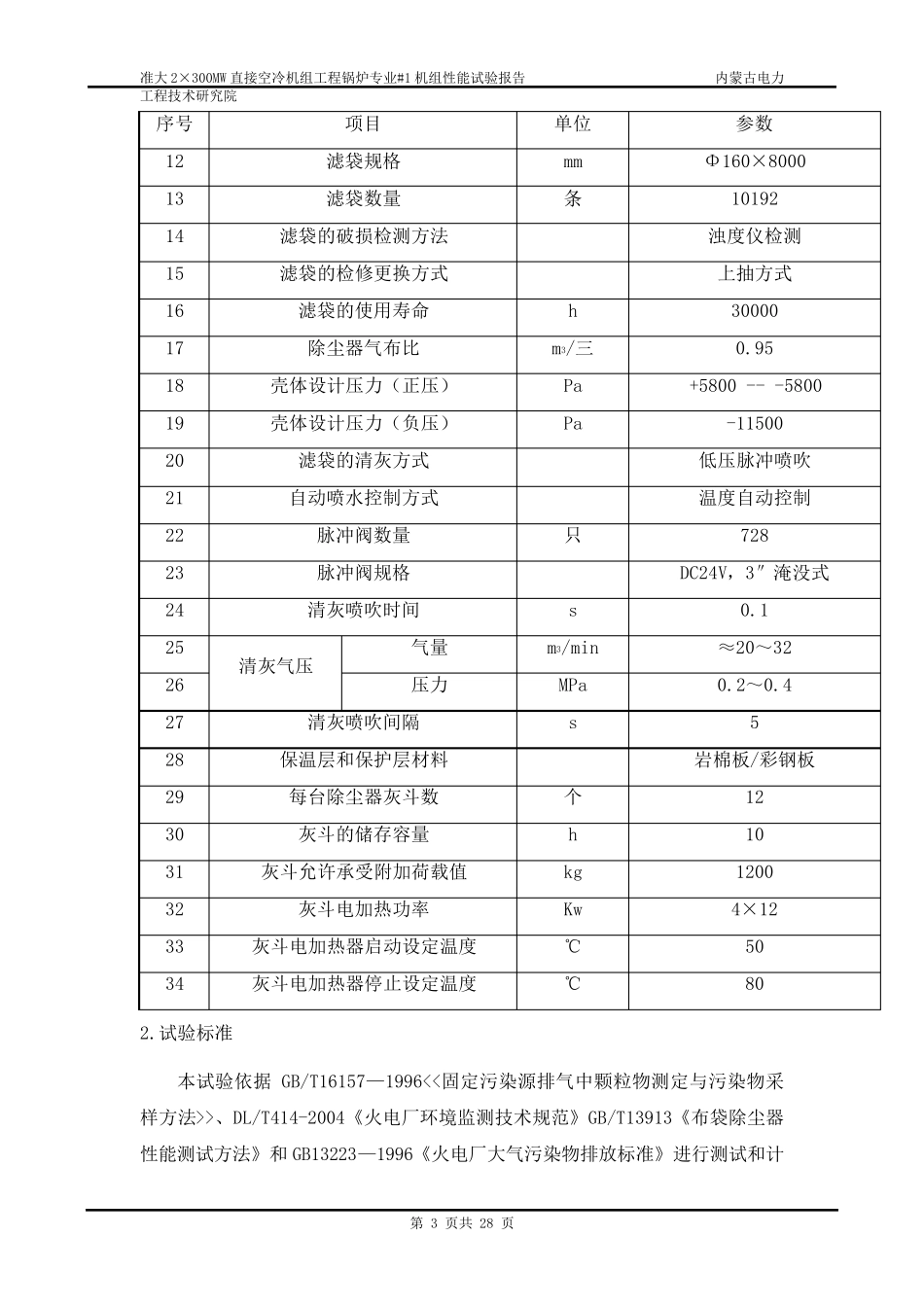

第 1 页共 28 页 技 术 文 件 编 号 GL-ZDO103XNB-2007 准大2×300MW 直接空冷机组工程 1 号机组锅炉布袋除尘器效率试验报告 内蒙古能源发电投资有限公司 电力工程技术研究院准大2×300MW 直接空冷机组工程锅炉专业#1 机组性能试验报告 内蒙古电力工程技术研究院 第 2 页共 28 页 1.概述 准大I 期 2×300MW 直接空冷机组工程采用具有在线检修功能的，固定式管喷清灰技术的 XLDM-40000 型长袋低压脉冲布袋除尘器。除尘器的过滤方式为外滤式，即含尘气体在滤袋外、过滤后的洁净气体在滤袋内部，并通过排风总管排放。整套除尘设备采用一炉一套独立的系统，即所有的工艺、电气、控制均为一炉一套。除尘器采用四列并行布置（即 4 室组合形式，保证在锅炉 80%负荷运行中能够进行在线检修，在线检修期间除尘器的过滤风速≤1.2m/min，避免因检修时风速、阻力过高，影响锅炉、引风机的运行。）。每个除尘室按2×3 的方式设6 个过滤区，每个过滤区内按14 个/排×31 排的矩阵排列方式布置 434 条滤袋（即每个过滤区安装31 个3″电磁脉冲阀，每个电磁脉冲阀连接一根喷吹总管，负责14 条滤袋的清灰）。单台除尘器总滤袋数量为 91×2×4×14=10192 条（91 代表一个室一面挂有 6 个分气包一共是12 个气包，每一面气包里有91 个电磁阀，两面共 182 个）。滤袋采用聚苯 硫 醚 （PPS）滤料 ，质 量为 550g/㎡ ，规 格 为Φ 160×8000mm（单条滤袋的有效 过滤面积 为 4.019 ㎡ ），单台除尘器总过滤面积 为40961.65㎡ 。 布袋除尘系统设备规 范 ： 序 号 项 目 单位 参 数 1 除尘器型号 XLDM40000 2 处 理 烟 气量（已 修温 度 130℃ 压力） m3/h 2086676 3 保证除尘效 率 % ＞ 99.99 4 总有效 过滤面积 m2 40961.65 5 入 口 温 度 ℃ 120 ～ 180 6 入 口 浓 度 g/Nm 3 ＜ 50 7 出 口 浓 度 mg/m 3 ＜ 50 8 设备运行阻力 Pa ≤1300 9 本 体漏 风率 % ＜ 1.5 10 每台除尘器列数 列 4 11 每台除尘器通道 数 个 4 准大2×300MW 直接空冷机组工程锅炉专业#1 机组性能试验报告 内蒙古电力工程技术研究院 第 3 页共 28 页 序号 项目 单位 参数 12 滤袋规格 mm Φ160×8000 13 滤袋数量 条 10192 14 滤袋的破损检测方法 浊度仪检测 15 滤袋的检修更换方式 上抽方式 16 滤袋的使用寿...
