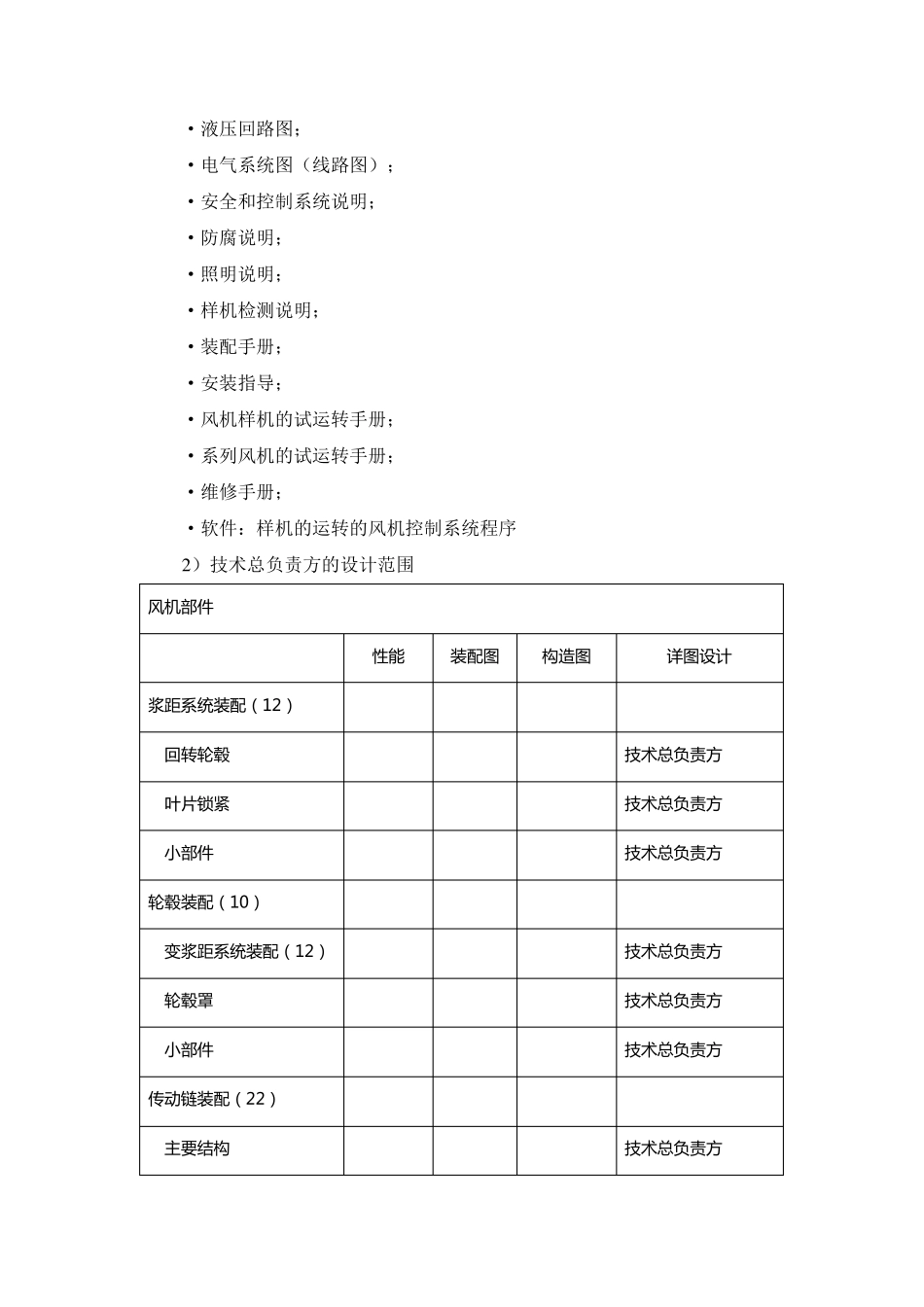

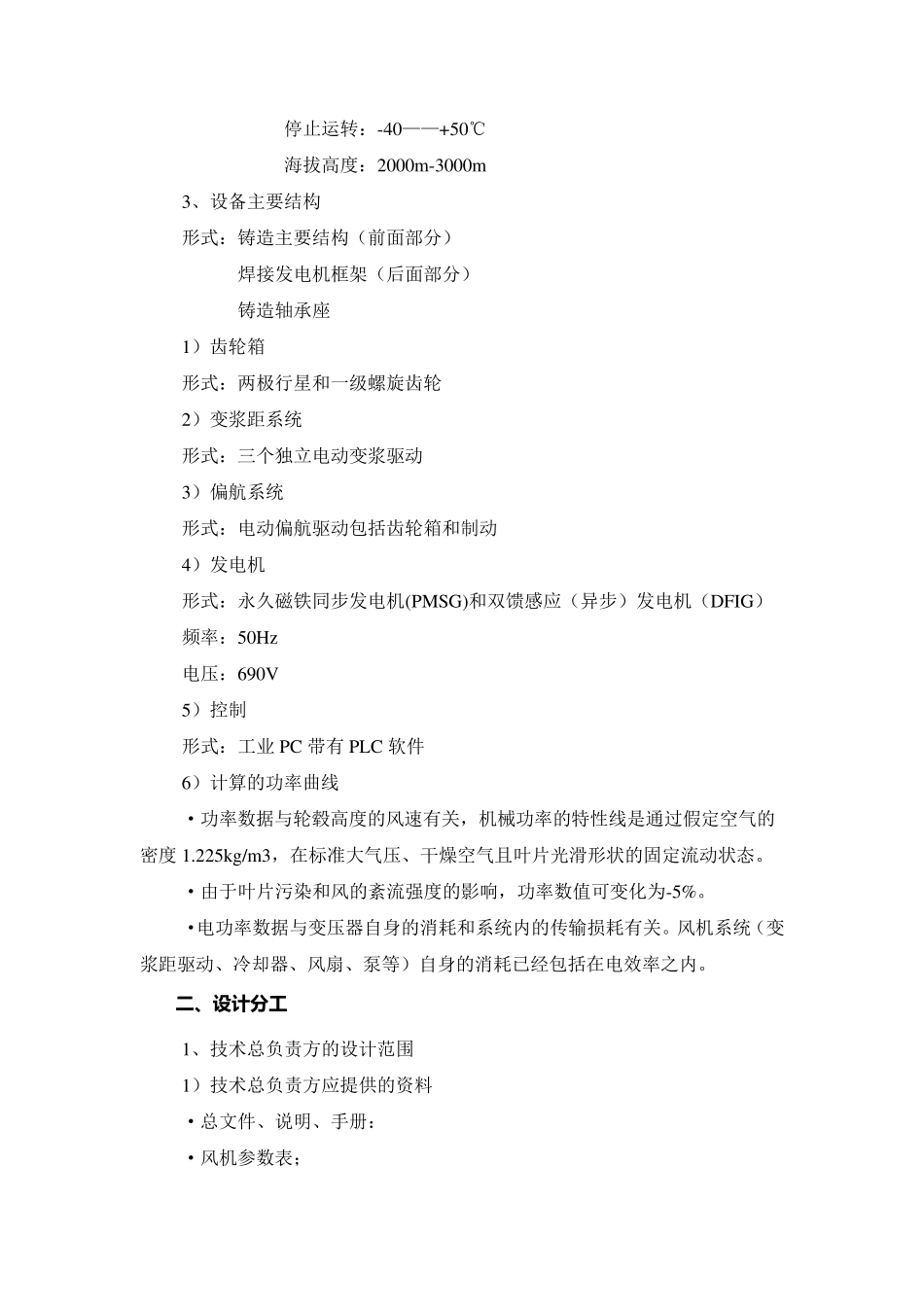

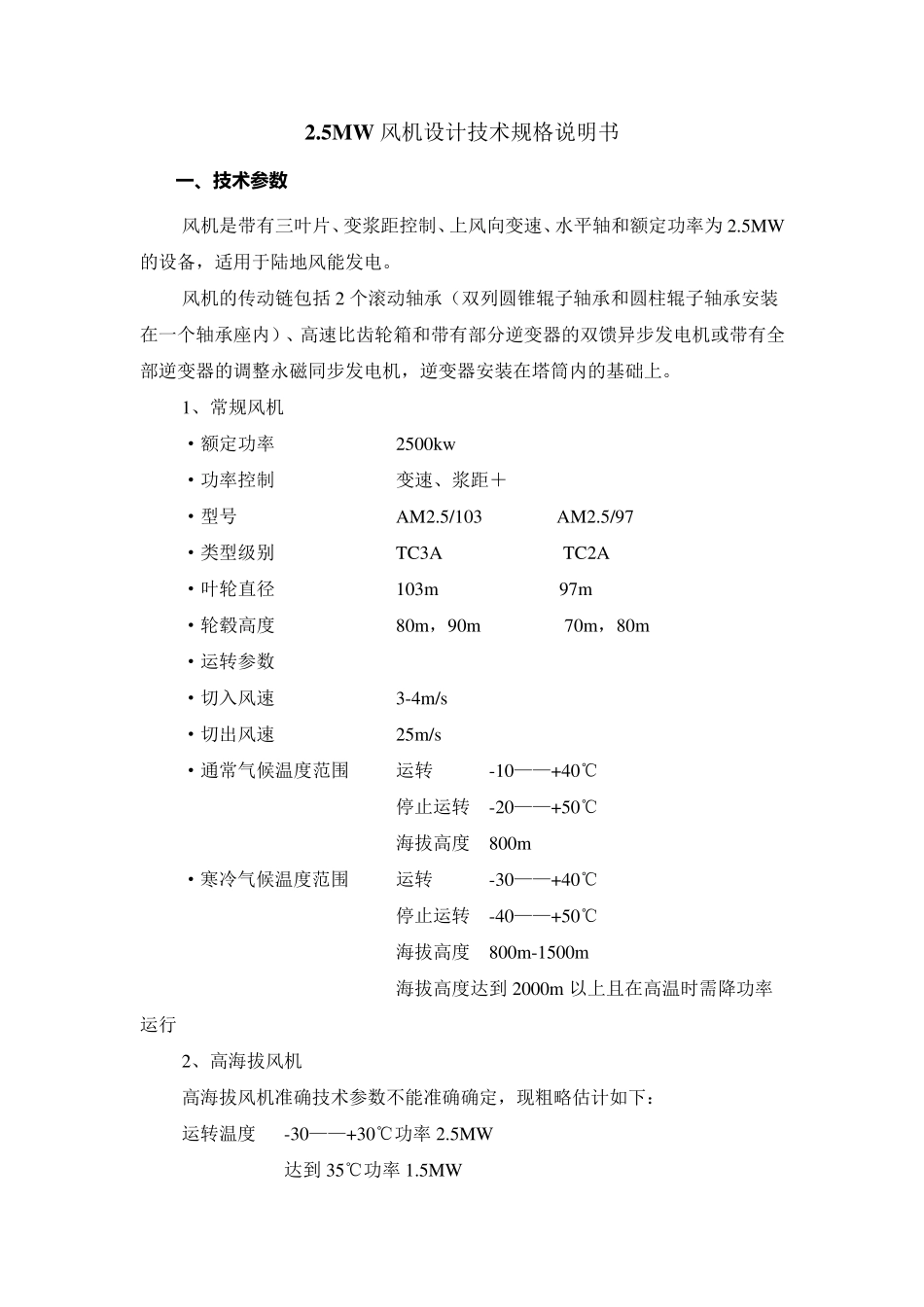

2.5MW 风机设计技术规格说明书 一 、技术参数 风机是带有三叶片、变浆距控制、上风向变速、水平轴和额定功率为2.5MW的设备，适用于陆地风能发电。 风机的传动链包括2 个滚动轴承（双列圆锥辊子轴承和圆柱辊子轴承安装在一个轴承座内）、高速比齿轮箱和带有部分逆变器的双馈异步发电机或带有全部逆变器的调整永磁同步发电机，逆变器安装在塔筒内的基础上。 1、常规风机 ·额定功率 2500kw ·功率控制 变速、浆距＋ ·型号 AM2.5/103 AM2.5/97 ·类型级别 TC3A TC2A ·叶轮直径 103m 97m ·轮毂高度 80m，90m 70m，80m ·运转参数 ·切入风速 3-4m/s ·切出风速 25m/s ·通常气候温度范围 运转 -10——+40℃ 停止运转 -20——+50℃ 海拔高度 800m ·寒冷气候温度范围 运转 -30——+40℃ 停止运转 -40——+50℃ 海拔高度 800m-1500m 海拔高度达到 2000m 以上且在高温时需降功率运行 2、高海拔风机 高海拔风机准确技术参数不能准确确定，现粗略估计如下： 运转温度 -30——+30℃功率2.5MW 达到 35℃功率1.5MW 停止运转：-40——+50℃ 海拔高度：2000m-3000m 3、设备主要结构 形式：铸造主要结构（前面部分） 焊接发电机框架（后面部分） 铸造轴承座 1）齿轮箱 形式：两极行星和一级螺旋齿轮 2）变浆距系统 形式：三个独立电动变浆驱动 3）偏航系统 形式：电动偏航驱动包括齿轮箱和制动 4）发电机 形式：永久磁铁同步发电机(PMSG)和双馈感应（异步）发电机（DFIG） 频率：50Hz 电压：690V 5）控制 形式：工业PC 带有PLC 软件 6）计算的功率曲线 ·功率数据与轮毂高度的风速有关，机械功率的特性线是通过假定空气的密度1.225kg/m3，在标准大气压、干燥空气且叶片光滑形状的固定流动状态。 ·由于叶片污染和风的紊流强度的影响，功率数值可变化为-5%。 ·电功率数据与变压器自身的消耗和系统内的传输损耗有关。风机系统（变浆距驱动、冷却器、风扇、泵等）自身的消耗已经包括在电效率之内。 二 、设计分工 1、技术总负责方的设计范围 1）技术总负责方应提供的资料 ·总文件、说明、手册： ·风机参数表； ·液压回路图； ·电气系统图（线路图）； ·安全和控制系统说明； ·防腐说明； ·照明说明； ·样机检测说明； ·装配手册； ·安装指导； ·风机样机的试运转手册； ·系列风机的试运转手册； ·维修手册； ·软件：样机的运转的风机控制系统程序 ...
