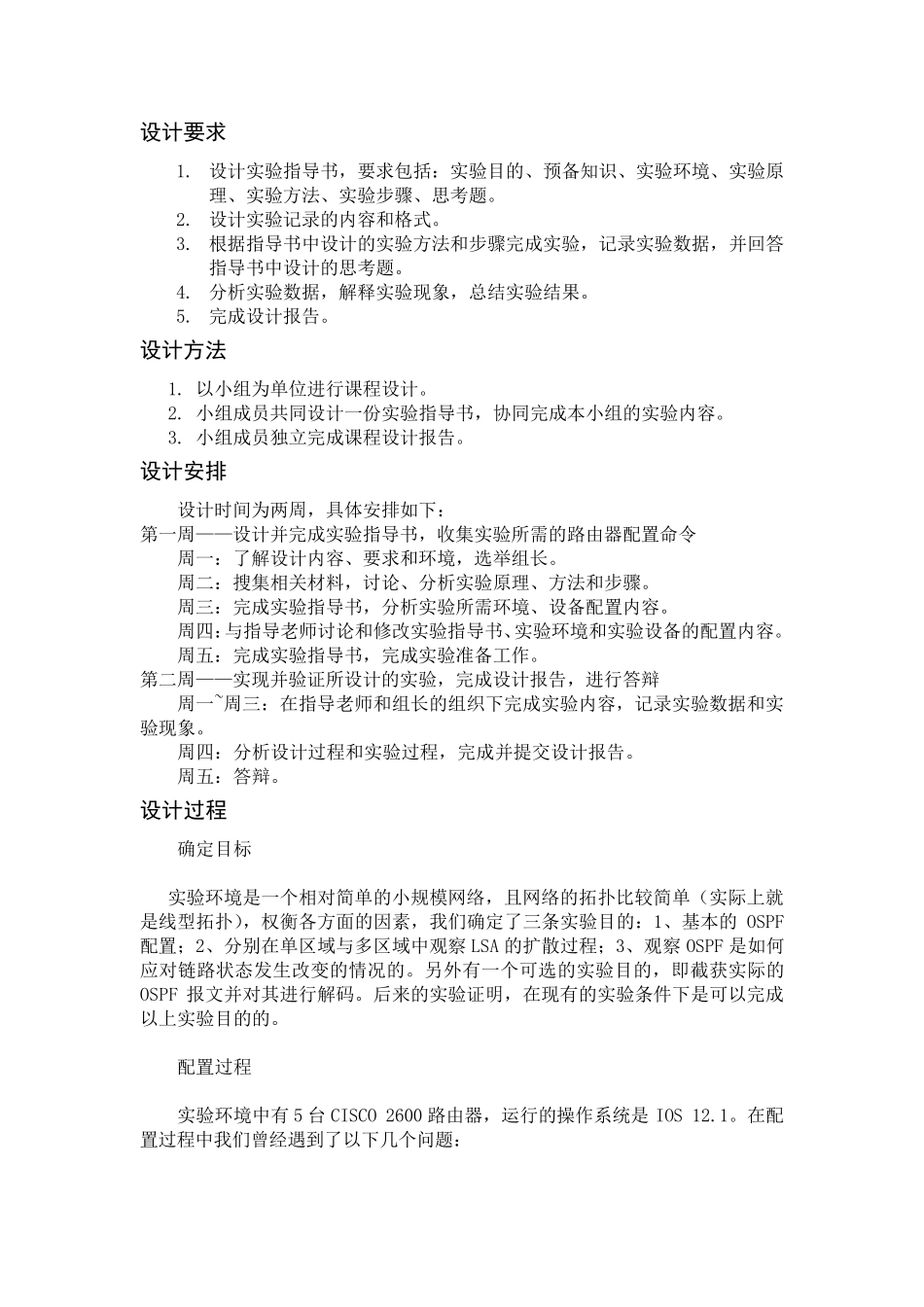

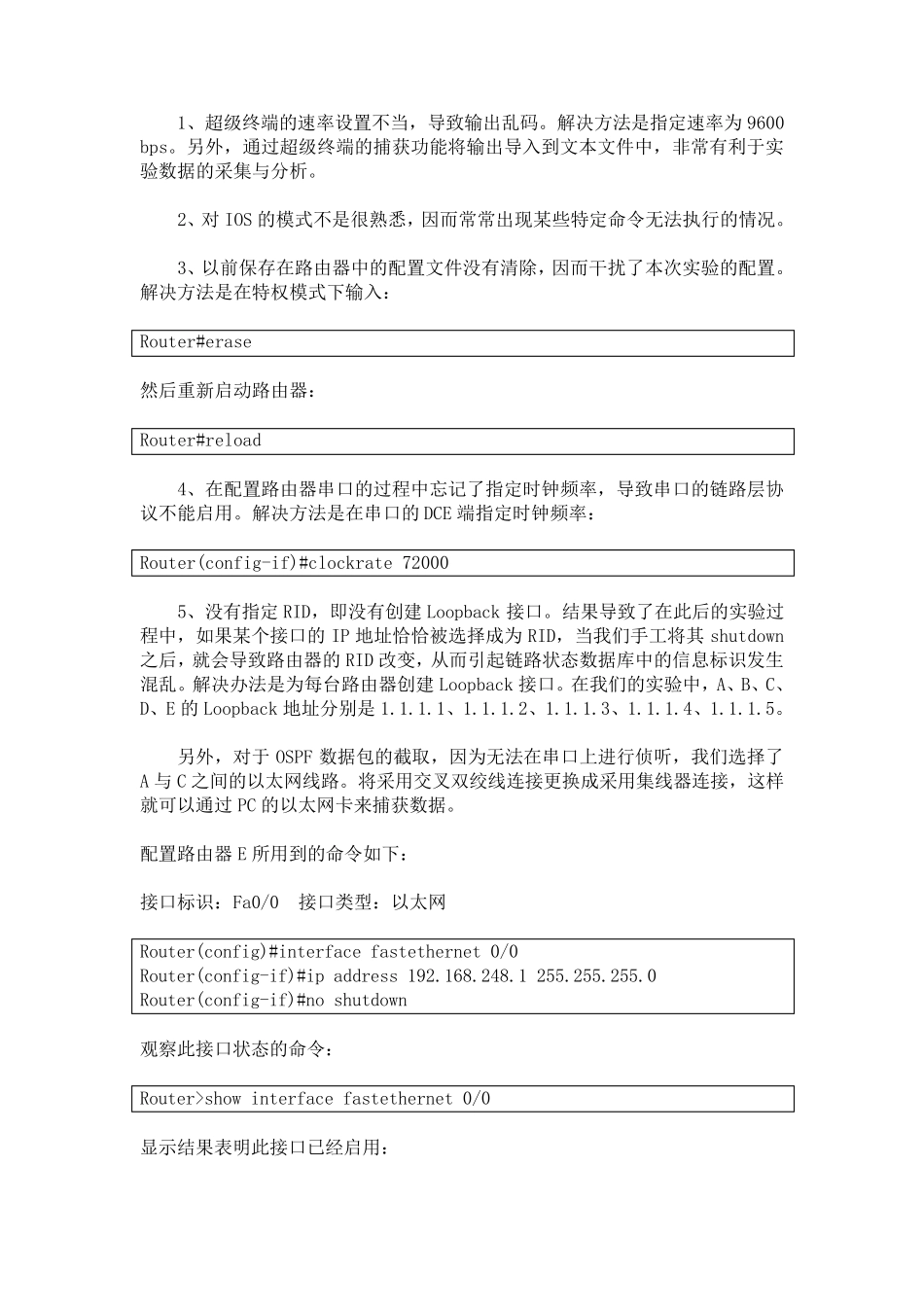

OSPF 路由协议实验设计报告 2 0 0 1 4 0 1 0 -0 2 陈果 设计目标 设计一个关于 OSPF 路由协议的实验,要求采用如下的拓扑: 单区域 AEDCBS0/1 192.168.64.1/30S0/0 192.168.64.2/30Fa0/0192.168.72.1/30Fa0/0 192.168.1.3/24Fa0/0 192.168.1.2/24192.168.224.2/30S0/0S0/0192.168.224.1/30S0/1192.168.240.1/30192.168.240.2/30S0/0Fa0/0192.168.248.1/24Workstation192.168.248.2/24Workstation192.168.72.2/30 多区域 AEDCBS0/1 192.168.64.1/30S0/0 192.168.64.2/30Fa0/0192.168.72.1/30Fa0/0 192.168.1.3/24Fa0/0 192.168.1.2/24192.168.224.2/30S0/0S0/0192.168.224.1/30S0/1192.168.240.1/30192.168.240.2/30S0/0Fa0/0192.168.248.1/24Workstation192.168.248.2/24Workstation192.168.72.2/30Area 0Area 1Area 2 设计要求 1. 设计实验指导书,要求包括:实验目的、预备知识、实验环境、实验原理、实验方法、实验步骤、思考题。 2. 设计实验记录的内容和格式。 3. 根据指导书中设计的实验方法和步骤完成实验,记录实验数据,并回答指导书中设计的思考题。 4. 分析实验数据,解释实验现象,总结实验结果。 5. 完成设计报告。 设计方法 1. 以小组为单位进行课程设计。 2. 小组成员共同设计一份实验指导书,协同完成本小组的实验内容。 3. 小组成员独立完成课程设计报告。 设计安排 设计时间为两周,具体安排如下: 第一周——设计并完成实验指导书,收集实验所需的路由器配置命令 周一:了解设计内容、要求和环境,选举组长。 周二:搜集相关材料,讨论、分析实验原理、方法和步骤。 周三:完成实验指导书,分析实验所需环境、设备配置内容。 周四:与指导老师讨论和修改实验指导书、实验环境和实验设备的配置内容。 周五:完成实验指导书,完成实验准备工作。 第二周——实现并验证所设计的实验,完成设计报告,进行答辩 周一~周三:在指导老师和组长的组织下完成实验内容,记录实验数据和实验现象。 周四:分析设计过程和实验过程,完成并提交设计报告。 周五:答辩。 设计过程 确定目标 实验环境是一个相对简单的小规模网络,且网络的拓扑比较简单(实际上就是线型拓扑),权衡各方面的因素,我 们 确定了三条 实验目的:1、基 本的OSPF配置; 2、分别 在单区 域 与多 区 域 中观 察 LSA 的扩 散 过程; 3、观 察 OSPF 是如何应 对链 路状 态 发 ...
