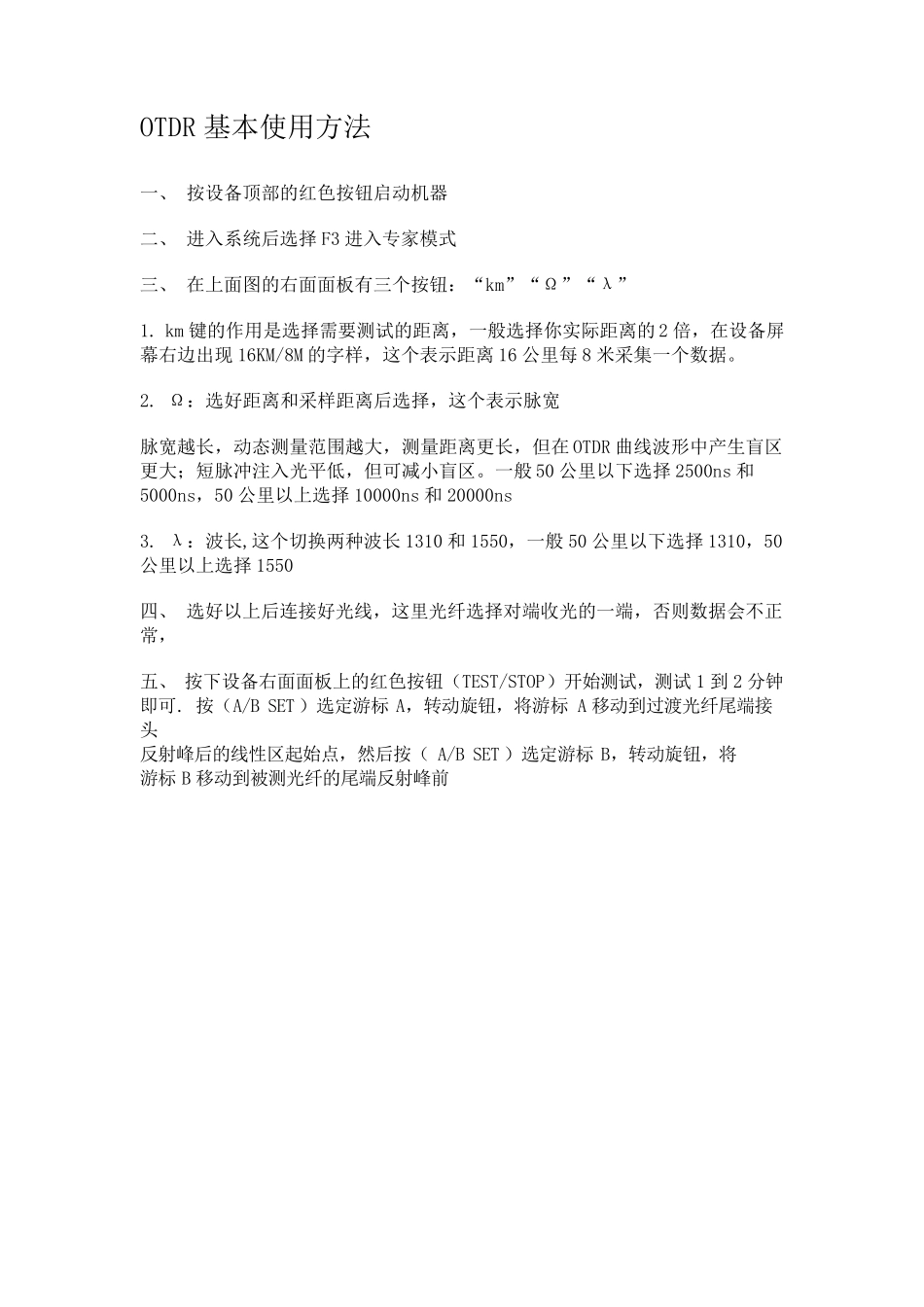

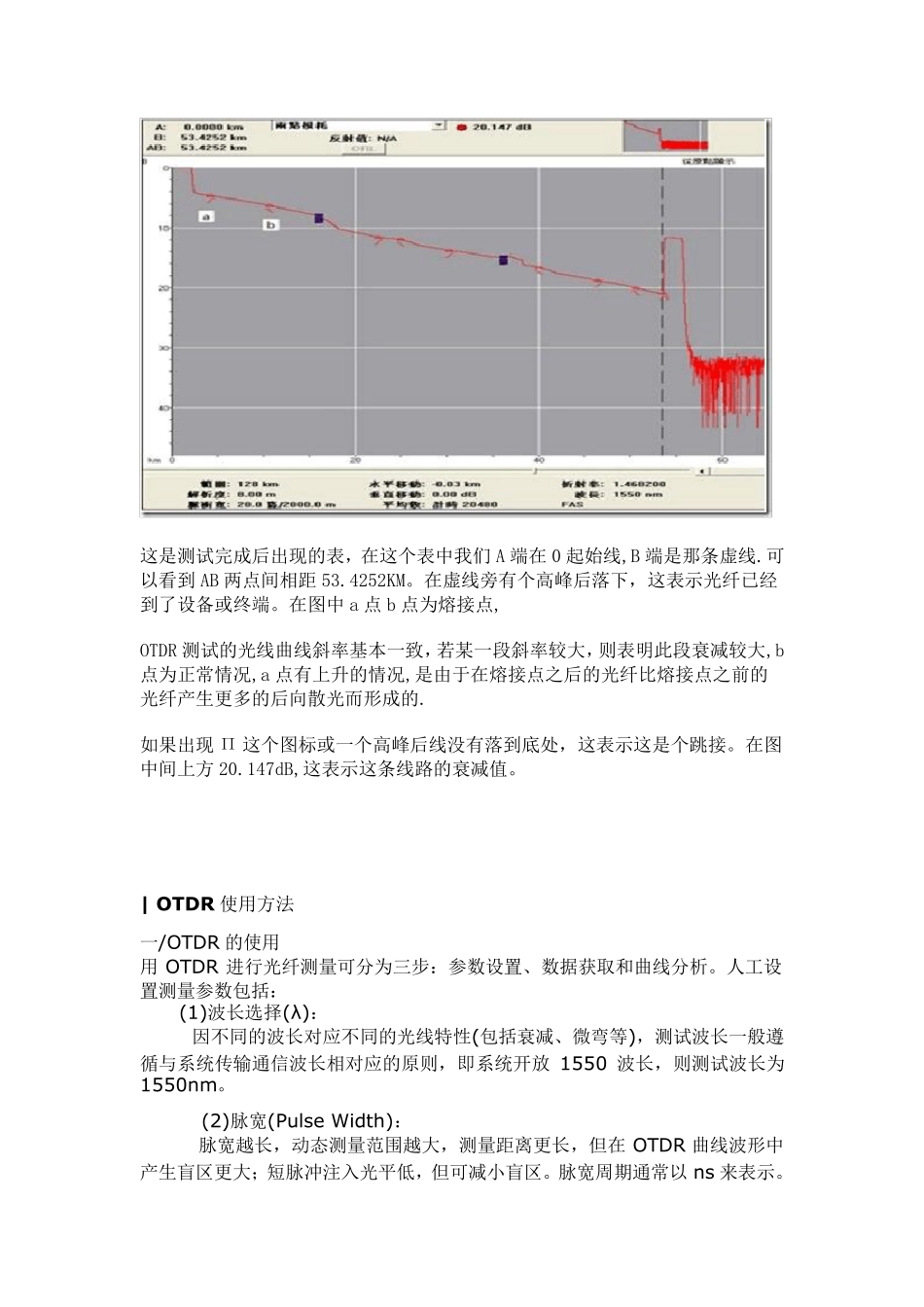

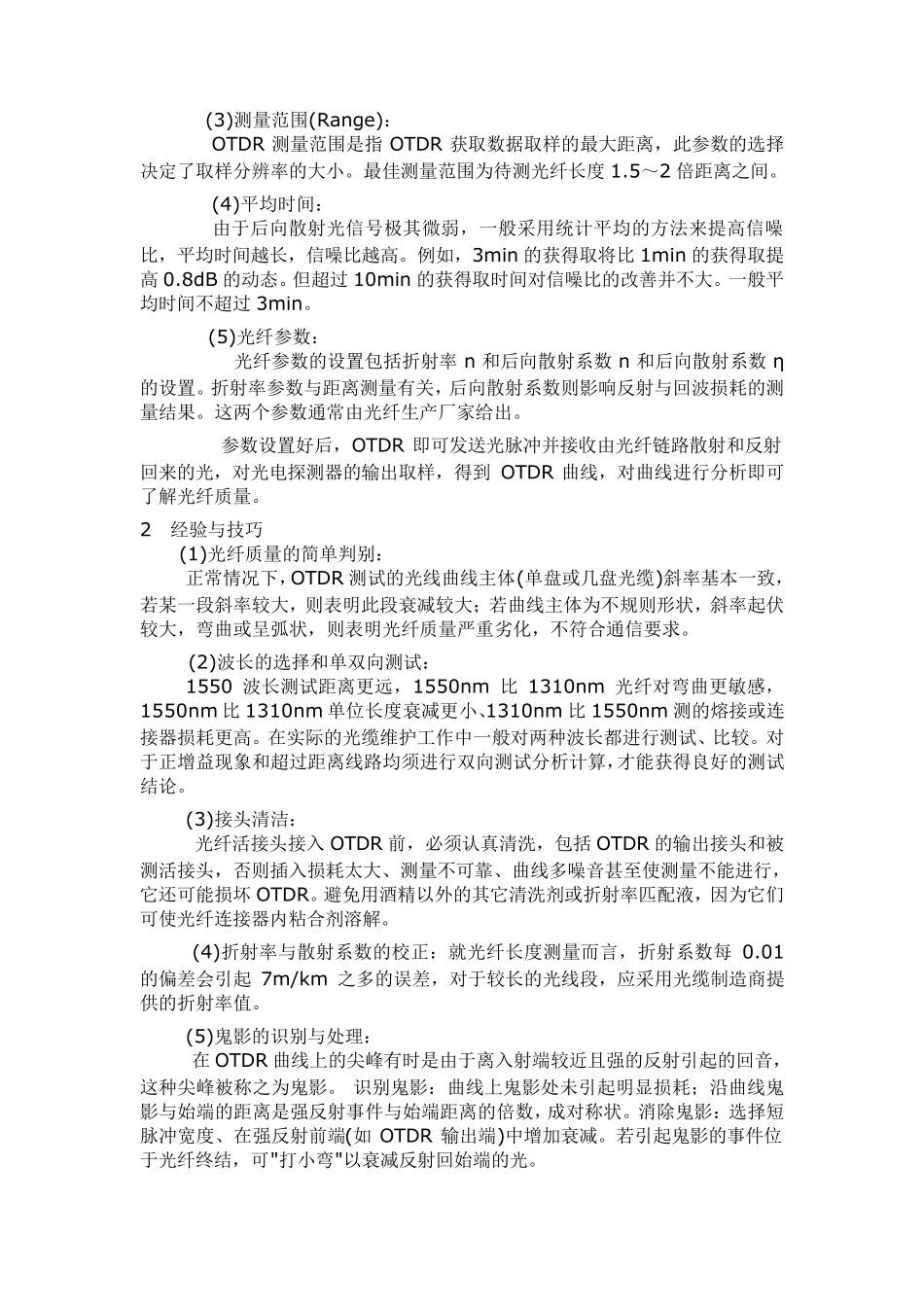

OTDR 基本使用方法 一、 按设备顶部的红色按钮启动机器 二、 进入系统后选择F3 进入专家模式 三、 在上面图的右面面板有三个按钮：“km”“Ω”“λ” 1. km 键的作用是选择需要测试的距离，一般选择你实际距离的2 倍，在设备屏幕右边出现 16KM/8M 的字样，这个表示距离 16 公里每 8 米采集一个数据。 2. Ω：选好距离和采样距离后选择，这个表示脉宽 脉宽越长，动态测量范围越大，测量距离更长，但在OTDR 曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。一般 50 公里以下选择2500ns 和5000ns，50 公里以上选择10000ns 和 20000ns 3. λ：波长,这个切换两种波长 1310 和 1550，一般 50 公里以下选择1310，50公里以上选择1550 四、 选好以上后连接好光线，这里光纤选择对端收光的一端，否则数据会不正常， 五、 按下设备右面面板上的红色按钮（TEST/STOP）开始测试，测试 1 到2 分钟即可. 按（A/B SET ）选定游标A，转动旋钮，将游标A 移动到过渡光纤尾端接头 反射峰后的线性区起始点，然后按（A/B SET ）选定游标B，转动旋钮，将 游标B 移动到被测光纤的尾端反射峰前 这是测试完成后出现的表，在这个表中我们A 端在0 起始线,B 端是那条虚线.可以看到AB 两点间相距53.4252KM。在虚线旁有个高峰后落下，这表示光纤已经到了设备或终端。在图中a 点b 点为熔接点, OTDR 测试的光线曲线斜率基本一致，若某一段斜率较大，则表明此段衰减较大,b点为正常情况,a 点有上升的情况,是由于在熔接点之后的光纤比熔接点之前的光纤产生更多的后向散光而形成的. 如果出现П 这个图标或一个高峰后线没有落到底处，这表示这是个跳接。在图中间上方 20.147dB,这表示这条线路的衰减值。 | OTDR 使用方法 一/OTDR 的使用 用 OTDR 进行光纤测量可分为三步：参数设置、数据获取和曲线分析。人工设置测量参数包括： (1)波长选择(λ)： 因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550 波长，则测试波长为1550nm。 (2)脉宽(Pulse Width)： 脉宽越长，动态测量范围越大，测量距离更长，但 在OTDR 曲线波形中产生盲 区 更大； 短 脉冲 注 入 光平 低 ，但 可减小 盲 区 。脉宽周 期 通常以ns 来 表示。 (3)测 量 范 围 (Range)： OTDR 测 量 范 围 是 指OTDR 获 取 数 据 ...
